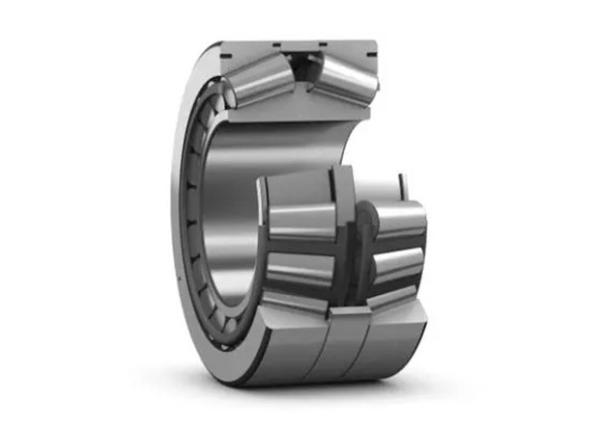

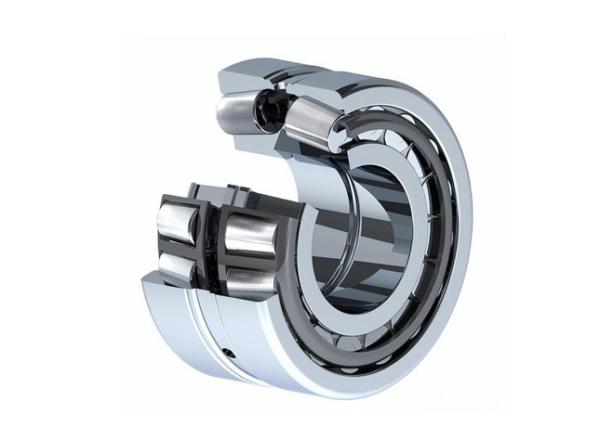

Rameau à rouleaux coniques à double rangée 33018 à haute charge pour le transport de l'industrie lourde

Le roulement à rouleaux coniques 33018 est un roulement séparable à deux rangées conçu pour des charges axiales radiales et bidirectionnelles combinées élevées, largement utilisé dans les équipements industriels lourds et les machines de précision.Voici une ventilation détaillée de ses principales spécifications et applications:

I. Paramètres techniques

1. Dimensions de base
   • Le trou: 90 mm
   • Diamètre extérieur: 140 mm
   • Largeur totale: 39 mm
   • Angle de contact: 10°10'
   • Poids: 2,2 à 2,48 kg
2. Capacité de charge
   • Nombre de charges dynamiques: 216~369 kN (varient en fonction des optimisations de conception)
   • Nombre de charges statiques: 360 ̊365 kN
   • Vitesse limite: 4500 à 4800 tours/min (en fonction de la lubrification et du matériau)
   • Vitesse de référence: 2 600 ∼ 2 800 tours/min
3. Avantages structurels
   • Rouleaux coniques à double rangée: Régidité élevée grâce au contact des lignes entre les rouleaux et les voies.
   • Conception séparable: permet l'installation indépendante des anneaux intérieurs et extérieurs, facilitant le réglage et l'entretien du dégagement.
   • Angle de contact optimisé (10°10'): équilibre les capacités de charge radiale et axiale.

II. Scénarios d'application

1. Machines industrielles lourdes
   • Machines pour le broyage des mines et moulins à boules: gère les forces radiales élevées des supports de broyage.
   • Moulins à laminer et grands réducteursStabilise les charges d' impact cycliques dans le traitement industriel.
2. Équipement de transport
   • Machines à roulements à rouleaux: Prend en charge les charges dynamiques pendant le fonctionnement à grande vitesse.
   • Machines et appareils de constructionUtilisé dans les anneaux de rotation des excavatrices et des boîtes de vitesses des chargeurs pour le positionnement bidirectionnel.
3. Machines de précision
   • Machines pour la fabrication des produits du noyau ou de la tôle: Assure une précision d'usinage avec un faible frottement et une rigidité élevée.
   • Boîtes de vitesses pour éoliennes: Maintient la stabilité dans les environnements poussiéreux et à haute température.
4. Nouveaux équipements énergétiques et environnementaux
   • Compresseurs à base de biomasse: Résiste aux conditions difficiles et permet un fonctionnement à long terme.
   • Conception séparableRéduit les temps d' arrêt en simplifiant la maintenance.

III. Installation et maintenance

1. Méthodes d'installation
   • Adaptation à l'interférence:
     • Chauffez l'anneau intérieur à 80°100°C pour le montage thermique.
     • Utilisez des espaceurs de précision pour éviter les dommages à la piste pendant le montage.
   • Réglage de la précharge:
     • Les roulements en paire avec espaceurs ou écrous permettent de contrôler le dégagement axial (0,03 ∼0,08 mm pour les roulements à double rangée).
2. Recommandations en matière de lubrification
   • Lubrification par graisse:
     • Remplir 1/3 de l'espace interne avec une graisse à base de lithium (NLGI 2), adaptée à -30°C à 150°C.
     • Il faut le re-lubrifier toutes les 200 heures dans un environnement à haute température.
   • Lubrification à l'huile:
     • Débit: 30 à 40 ml/min pour les applications à grande vitesse pour assurer le refroidissement.
3. Contrôle de l'entretien
   • Moniteur des vibrations et de la température: éteindre si la température ambiante est supérieure de 40°C ou si les vibrations dépassent les normes ISO 10816.
   • Utilisez des tracteurs hydrauliques ou des chauffeurs à induction pour le démontage afin d' éviter les dommages.

IV. Normes et certifications

• Conforme àPour les appareils à commande numériqueetDIN 720les normes internationales.
• Aligné avecLe nombre d'équipements(Chine) pour les tolérances dimensionnelles et l'interchangeabilité.
• Les versions facultatives se rencontrentPour l'application de l'API 610pour les applications pétrochimiques.

V. Considérations clés

• Sélection des matériaux: acier chrome à haute teneur en carbone (GCr15) ou matériaux hybrides en céramique pour des conditions extrêmes.
• Personnalisation: Les options disponibles comprennent des revêtements spéciaux et des classes de dégagement pour optimiser les performances pour des charges et des vitesses spécifiques.

Conclusion: le roulement à rouleaux conique 33018 excelle dans les applications lourdes nécessitant un support radial et axial robuste.et le respect des normes mondiales en font un choix polyvalent pour des industries allant de l'exploitation minière à l'énergie renouvelable. Faites toujours correspondre les pratiques de lubrification et d'installation aux exigences opérationnelles pour une longévité optimale.
