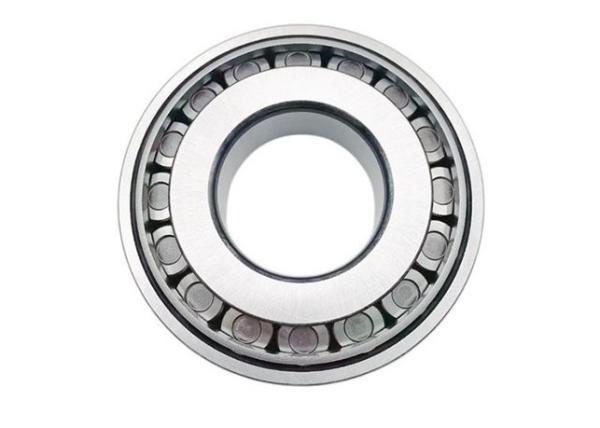

Le roulement à rouleaux coniques de 33114 70x120x37 mm convient aux applications industrielles.

I. Paramètres de base et conception structurelle

• Diamètre du forage: 70 mm
• Diamètre extérieur: 120 mm
• Largeur totale: 37 mm
• Largeur de l'anneau extérieur: 29 mm
• Angle de contact: 14,167° (conception à angle de contact moyen, adaptée aux charges axiales radiales et unidirectionnelles)
• Taille minimale de la chambre: r1s.r2s ≥ 2 mm; r3s.r4s ≥ 1,5 mm

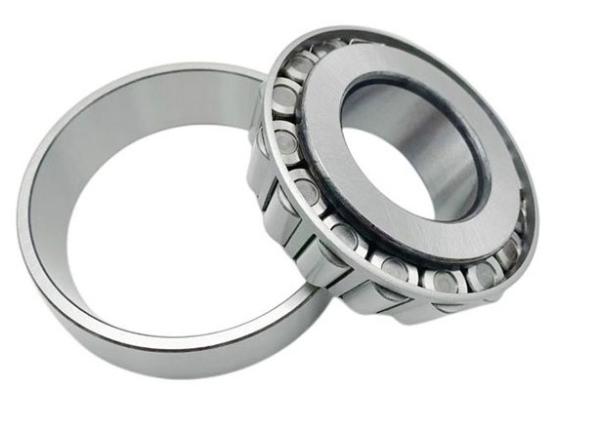

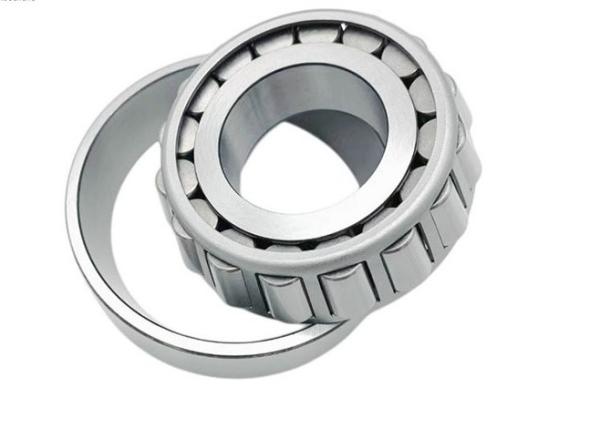

• L'ensemble de l'anneau intérieur (y compris les rouleaux et la cage) et l'anneau extérieur peuvent être installés indépendamment, ce qui facilite le réglage et l'entretien du préchargement.
• Le matériau de la cage est généralement de l'acier ou du nylon; certains modèles utilisent du laiton pour améliorer la résistance à l'usure.

• Matériau principal: acier à haute teneur en carbone et en chrome (GCr15), d'une dureté de surface uniforme (HRC 58-62) et d'une longue durée de vie.
• Certains fabricants adoptent l'acier carburé ou des procédés de traitement thermique optimisés pour améliorer encore la résistance du matériau et la résistance à la fatigue.

II. Performances de charge et de vitesse

• Le nombre de fois où la charge dynamique de base est indiquée (C): 176-211 kN
• Le nombre de fois où la charge statique de base est indiquée (C0): 250-262kN
• Capables de résister à des charges axiales radiales et unidirectionnelles combinées dans des conditions de travail typiques.

• sous lubrification à l'huile:
  • Vitesse de référence: 4300 r/min.
  • Velocité limite: 5 300 r/min
• sous lubrification à la graisse:
  • Vitesse recommandée: ≤ 3100 r/min (pour réduire l'accumulation de chaleur par friction).

III. Domaines d'application

• Équipement industriel: articulations robotisées, moulins vibrants, machines d'emballage, équipements de pâte et de papier, et autres scénarios nécessitant un positionnement axial.
• Les transports: boîtes de vitesses automobiles, roulements de roues de camions, moteurs de traction ferroviaires, adaptés aux conditions de grande vitesse et de lourde charge.
• Machines et appareils de construction: mécanismes de virage des excavatrices, des broyeurs miniers, capables de résister à des charges d'impact et à des environnements difficiles.

IV. Avantages de la conception et points clés de maintenance

1. Avantages en matière de performance:
   • Caractéristiques de faible frottement: Une conception optimisée des contacts entre les rouleaux et les voies de roulement, combinée à des lubrifiants de faible viscosité, peut réduire de 15% à 20% la consommation d'énergie de fonctionnement.
   • Flexibilité de l'installation: le montage par paires face à face ou face à face permet un réglage de précharge pour améliorer la rigidité de l'arbre.
2. Recommandations en matière d'entretien:
   • Inspection de dédouanement: Le débit axial doit être contrôlé dans un rayon de 0,05-0,15 mm; mesurer régulièrement avec des capteurs.
   • Cycle de lubrification:
     • Conditions de travail normales: remplir la graisse à base de lithium toutes les 3 000 heures.
     • Environnements à haute température: remplir tous les 1.000 heures et utiliser des lubrifiants résistants à haute température.
   • Caractéristiques d'installation: Évitez le martellement direct; des presses hydrauliques ou un chauffage à 80-100°C sont recommandés pour le montage à chaud.

V. Tableau des paramètres techniques typiques

VI. Précautions à prendre

• Lorsqu'ils sont utilisés par paires, sélectionnez les produits du même lot pour assurer la cohérence de la clearance et de l'angle de contact.
• Pour un stockage à long terme, gardez- le scellé pour éviter l'humidité et utilisez des inhibiteurs de la rouille pour protéger la surface de la corrosion.
• Évitez le contact avec des substances acides ou alcalines pour éviter la dégradation du matériau.
