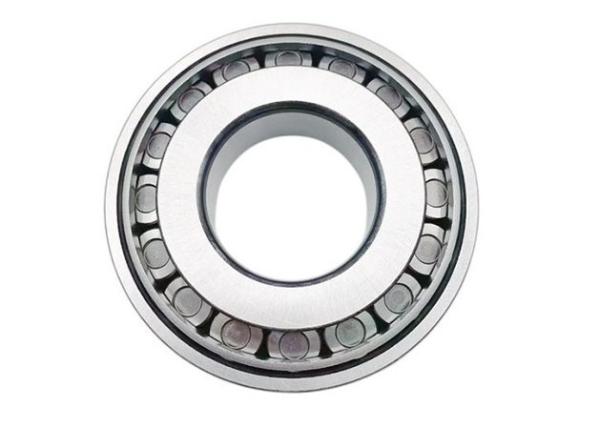

31313 Roulement à rouleaux coniques : chemins de roulement optimisés et rouleaux pour une durée de vie accrue

Le roulement à rouleaux coniques 31313 est un composant mécanique haute performance, principalement utilisé pour supporter l'action combinée d'une charge radiale et d'une charge axiale unidirectionnelle. Voici sa description détaillée :

I. Paramètres de base

• Dimensions: Diamètre intérieur 65 mm, diamètre extérieur 140 mm, largeur totale 36 mm, largeur de la bague intérieure 33 mm, largeur de la bague extérieure 23 mm, poids approximatif 2,37 kg.
• Vitesse: Vitesse limite 4800 tr/min (données SKF), vitesse de référence 3600 tr/min. La vitesse de fonctionnement réelle doit être ajustée en fonction des conditions de lubrification et de la précision d'installation.
• Classe de précision: Par défaut, classe P0 (qualité générale), adaptée aux applications industrielles générales. Une précision plus élevée (par exemple, classe P6) peut être personnalisée pour des besoins spécifiques.

II. Caractéristiques structurelles

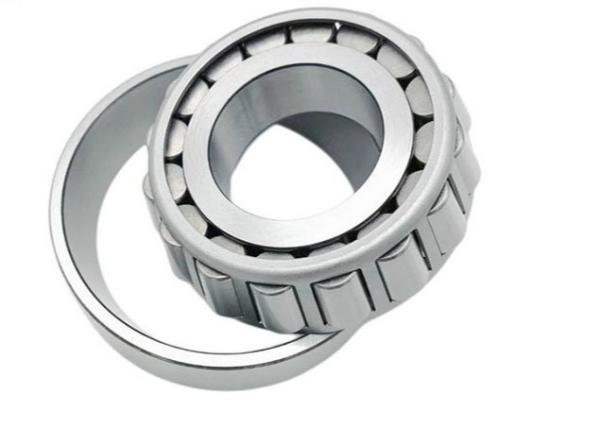

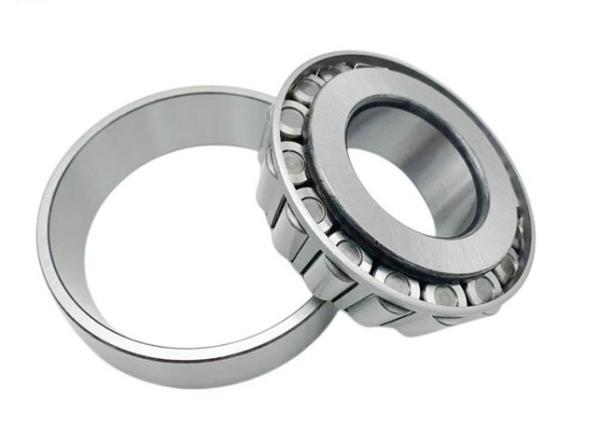

1. Conception séparée: La bague intérieure, la bague extérieure et l'ensemble des rouleaux sont séparables, ce qui facilite l'installation et la maintenance, et convient aux scénarios nécessitant un démontage et un assemblage fréquents.
2. Chemins de roulement et rouleaux coniques: La génératrice des rouleaux et des chemins de roulement adopte une conception de couronne à courbe logarithmique optimisée (technologie brevetée), qui disperse efficacement les contraintes de bord, augmente la durée de vie de plus de 12 %, avec une charge dynamique de base de 185,8 kN et une charge statique de base de 218,6 kN.
3. Caractéristiques de l'angle de contact: Avec un angle de contact de 28°48'39", il peut supporter à la fois une charge radiale (C_r=163-203kN) et une charge axiale (C_0r=188-228kN). Il doit être utilisé par paires pour équilibrer la force axiale.

III. Matériaux et fabrication

• Matériau: De l'acier à roulements au chrome-carbone élevé (GCr15) est utilisé, soumis à un traitement de trempe et de revenu, avec une dureté de HRC58-62, offrant une résistance et une résistance à l'usure élevées.
• Normes de fabrication: Conforme aux normes internationales telles que GB/T 297-94 et DIN ISO 355. Certains fabricants proposent des produits améliorés répondant à la classe de performance SKF Explorer.

IV. Domaines d'application

• Machines d'ingénierie: Systèmes d'arbres de transmission de concasseurs et de machines minières, supportant des charges à fort impact.
• Industrie automobile: Réducteurs principaux des essieux moteurs des camions lourds, s'adaptant aux conditions de travail à forte charge et à grande vitesse.
• Équipement industriel: Systèmes de transmission nécessitant à la fois un support de charge radial et axial, tels que les pompes électriques submersibles, les pompes marines et les broyeurs à disques.

V. Installation et maintenance

1. Méthodes d'installation:
   • Méthode de pression: Utilisez une presse hydraulique ou un manchon pour une application de pression uniforme ; évitez les chocs directs.
   • Méthode de différence de température: Température de chauffage ≤100℃, température de congélation ≥-50℃ pour éviter les changements de propriétés des matériaux.
   • Méthode hydraulique: Installation assistée par de l'huile haute pression, adaptée aux occasions d'ajustement serré.
2. Réglage du jeu: Après l'installation, ajustez le jeu axial à 0,05-0,12 mm (jeu standard du groupe CN) pour assurer un fonctionnement stable.
3. Exigences de lubrification: De la graisse à base de lithium (grade NLGI 2) ou de l'huile lubrifiante ISO VG 46 est recommandée, avec une plage de température de fonctionnement de -30℃ à +120℃.

VI. Avantages de performance

• Capacité de charge élevée: La conception structurelle optimisée augmente sa charge dynamique de 12,13 % par rapport aux modèles traditionnels, adaptée aux applications à forte charge.
• Longue durée de vie: La technologie de couronne à courbe logarithmique réduit la concentration des contraintes, prolongeant la durée de vie de plus de 20 % par rapport aux conceptions linéaires.
• Fiabilité: La structure séparée facilite l'inspection de l'usure ; combinée à un usinage de haute précision, elle peut fonctionner de manière stable dans des environnements difficiles.
