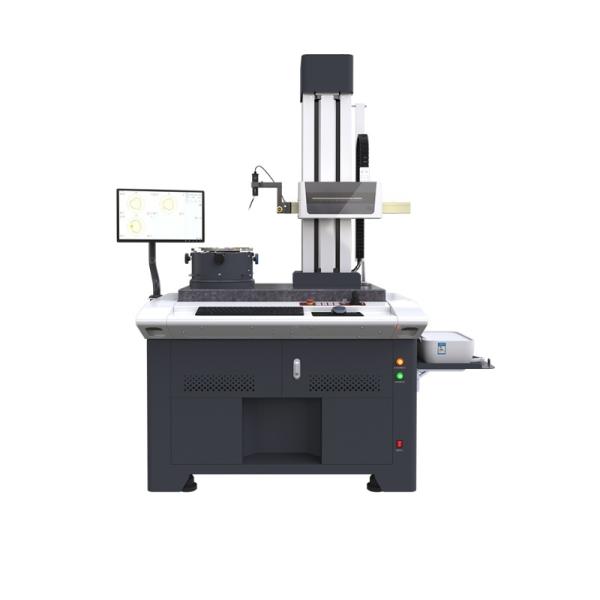

L'instrument de mesure automatique d'analyse des ondes cylindriques est principalement utilisé pour l'analyse des problèmes de vibration et de bruit de surface des éléments roulants, fournissant une base pour les questions connexes.En mesurant des paramètres tels que la cylindricité et la ondulation de la surface du roulement et en effectuant une analyse harmonique, il peut fournir une base analytique pour les problèmes de vibration et de bruit des produits liés aux carrosseries roulantes, contribuant à optimiser la conception et les processus de fabrication des produits, réduisant le bruit et les vibrations,et améliorer la qualité et les performances des produits.
Sensation ultra-micro: capteurs de résolution de 0,001 μm captant avec précision les caractéristiques de la topographie de surface à l'échelle nanométrique.

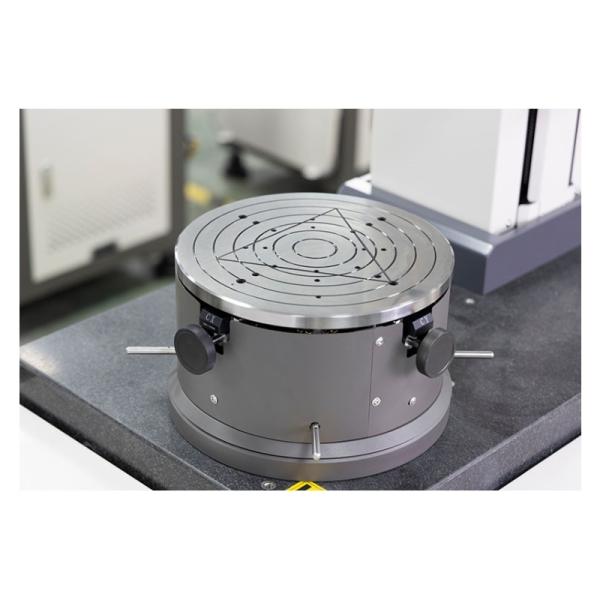

Motion précise: un système rotatif à roulement à air à haute rigidité (écoulement radial ≤ 0,05 μm) assure la stabilité de la référence de mesure.
Acquisition anti-interférences: capacité de traitement du signal à large bande, permettant une extraction pure du signal.
Isolement vibratoire intelligent: système d'isolement vibratoire en plusieurs étapes, isolant efficacement les interférences de micro-vibrations environnementales.
Paramètres techniques
Analyse harmonieuse |
Groupe d'analyse |
1 à 150 upr |
Système d'arbre tournant |
FFT max1 |
00,04 μm |
|
FFT max2 |
00,025 μm |
|
FFT max3 |
00,015 μm |
|
Vitesse de rotation |
6 tours par minute |
|
Diamètre de mesure maximal |
300 mm |
|
Diamètre maximal de la pièce |
450 mm |
Capteur |
Plage de mesure du capteur |
± 500 μm |
|
Précision linéaire du capteur |
3 nm + 5% |
|
Résolution du capteur |
00,001 μm |

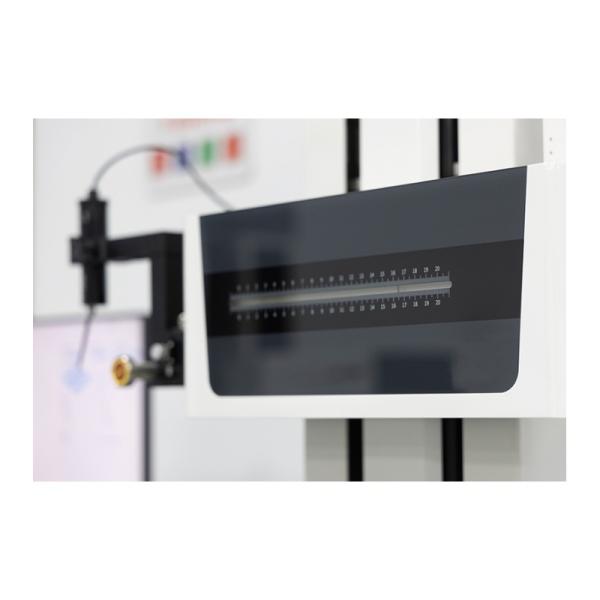

bras horizontal |
Plage de mouvement horizontal |
165 mm |
|
Quantité de saut horizontal |
25 mm |
Détecteur de circonférence |
Nombre de points d'échantillonnage de circonférence |
16384 |
|
Précision de l'indexation de la circonférence |
0.6/1000 |
Système d'amortissement des vibrations |
Mode d'amortissement |
Amortissement du caoutchouc |
Soutien rigide |
Matériau du cadre |
Quille carrée en acier |
