Instrument de mesure de la morphologie de surface Nanomètre Micromètre Dispositif de mesure de la topographie
Instrument de mesure de la morphologie de surface Nanomètre Micromètre Dispositif de mesure de la topographie
Les spécifications
Définition

Instrument de mesure de la morphologie de surface Nanomètre Micromètre Dispositif de mesure de la topographie

Description

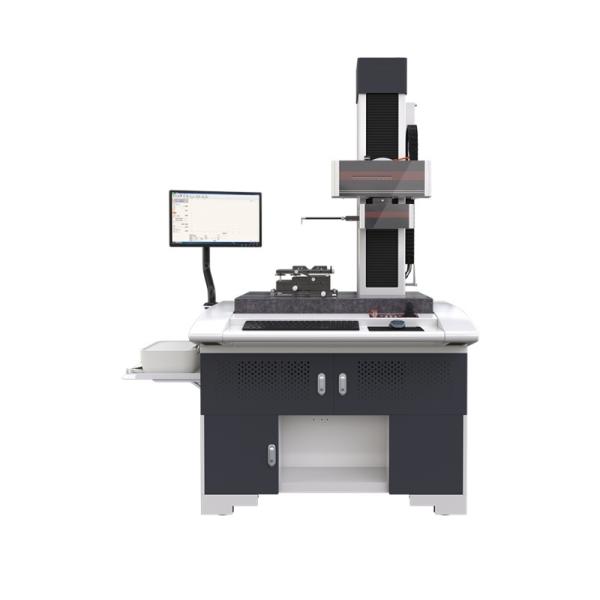

L'instrument de mesure de la topographie de surface est un dispositif de mesure spécialement conçu pour l'analyse morphologique microscopique de pièces de haute précision, offrant des capacités de mesure de haute précision et une excellente stabilité.

Dans le domaine de la fabrication de précision, la méthode de mesure traditionnelle à une seule dimension ne suffit plus pour répondre aux exigences de qualité rigoureuses des industries modernes pour les pièces. Bien que la détection de taille conventionnelle puisse refléter les tolérances géométriques des pièces, il est difficile de saisir l'influence clé de la micro-topographie de surface sur les performances des pièces.

L'instrument de mesure de la topographie rompt les limites des méthodes de mesure traditionnelles et est spécialement conçu pour l'analyse morphologique microscopique des pièces de haute précision. Il adopte une technologie de capteur de contact avancée pour mesurer avec précision les caractéristiques de surface allant du nanomètre au micromètre.


Paramètres techniques

Plage de mesure

Axe X

120-220 mm

Résolution de l'axe X

1,2 nm

Axe Z

420 mm, 620 mm (optionnel)

Capteur de profil

Plage de mesure de l'axe Z1

30-60 mm

Résolution Z1

1,2 nm

Précision du profil

Précision linéaire Z1

≤±(0,5 +|0,02H|) μm

Arc circulaire

±(1 + R/12) μm

Pt arc circulaire

≤0,3 μm

Angle

±1′

Rectitude

0,3 μm/100 mm (longueur d'onde de coupure 0,8)

Vitesse d'entraînement

Mode d'entraînement de l'axe X

Électrique

Mode d'entraînement de l'axe Y

Électrique

Vitesse de mesure maximale

2 mm/s

Dimensions du marbre

500 mm × 800 mm

Comptoir Matériau

Marbre naturel
