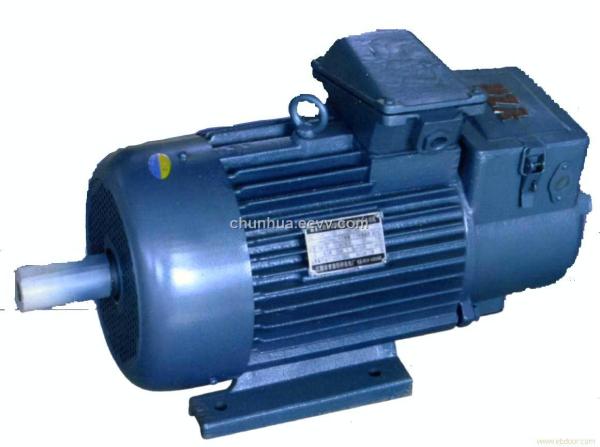

Moteur électrique asynchrone triphasé
Moteur électrique asynchrone triphasé
Les spécifications
Nom de marque :
NANTE
Certification :
ISO, CE, CCC
Point d'origine :
Zhejiang, Chine
Numéro de type :
YZR
MOQ :
Un ensemble
Détails d'emballage :
Caisse de contreplaqué appropriée pour le fret maritime
Délai de livraison :
D'ici 15 jours
Conditions de paiement :
L/C, T/T
Capacité d'approvisionnement :
5, 000,0 ensembles par an
Définition



 Moteur électrique asynchrone triphasé

  • Type :  Moteur asynchrone

  • Tension CA :  380V, 415V ou adapté aux besoins du client

  • Classe d'isolation : H

  • Anneau de collecteur : Type pressé par moule en plastique

  • Classe de protection : IP44 ou IP54

  • La température : dépassement de 40℃ (pour des usages de grue) ou de 60℃ (pour des usages métallurgiques).

  • Altitude : dépassement de 1000m

  • Mode opérationnel bas :  S3-40% dans à grande vitesse et à vitesse réduite

moteurs asynchrones triphasés pour la grue et la métallurgie

moteur asynchrone de Triple-phase

Moteurs triphasés standard de cage d'écureuil



Description de produit détaillée



Le moteur asynchrone de Blessure-rotor triphasé de série de YZR pour des applications de métallurgie et de grue est la dernières conception et caractéristiques avec la grande capacité de surcharge et la haute résistance mécanique.

 Tandis que le moteur asynchrone de Blessure-rotor triphasé de série de YZRE avec le frein pour des applications de métallurgie et de grue est le moteur de série de YZR toped avec un frein à C.A. Le frein à C.A. est actionné directement à partir d'une alimentation d'énergie triphasée sans diodes rectifiées. Les freins à C.A. sont non seulement réponse rapide freinant (100 fois plus vite qu'un frein monophasé de C.C) mais également ont amélioré la fiabilité et la longue durée de vie. Les avantages des freins à C.A. incluent également le positionnement précis, tel qu'aucun mouvements axiaux, et la capacité d'un grand choix réglable de couple de freinage, comme de zéro (0) à toutes les valeurs désirées. Le frein à C.A. est un brevet approuvé du bureau national de brevet. Le numéro de brevet d'approbation est : 97206492,3.



Les moteurs de série de YZR et de YZRE sont particulièrement appropriés à conduire de divers types de machines et grues métallurgiques et/ou d'autres équipements semblables. Ces moteurs de série sont légers et faciles à installer.

 Le moteur a été également attribué un brevet approuvé du bureau national de brevet avec le nombre de ZL 200820057339,5.

 Au-dessus des moteurs de série soyez disponible dans la liaison directe entre le moteur et la boîte de vitesse. Veuillez se référer aux tables ci-dessous pour des détails.

 Ces moteurs de série peuvent être adaptés aux besoins du client ont conçu et ont produit pour accepter votre demande.





Application



Les étendues des applications

Cette série de moteurs est particulièrement conçue pour le service sur des grues et des grues. Elles peuvent également être employées pour les applications semblables telles que la manipulation matérielle, les déversoirs et les écluses, et les ascenseurs de tous les types. Ces moteurs peuvent servir de moteurs auxiliaires dans des laminoirs ou partout où des commandes intermittentes sont exigées.





Caractéristiques de conception :

l, degré de protection
Le clegree de la protection de la clôture des moteurs métallurgiques est IP54 et ce des moteurs de grue est IP44.
2, méthode de refroidissement
Cadre 112-132 IC410

Cadre 160-400 IC411

3, construction et arrangemens de support sont montrés dans le tableau 5.

 tableau 5



4, classe d'isolation
L'isolation des moteurs métallurgiques est de classe de H et ce des moteurs de crans est classe de F.

5, coffret d'extrémité
Le coffret d'extrémité pour le redresseur est adapté sur le dessus du cadre et le rapport peut être établi de chaque côté, du framse.

6, type de commande
Des moteurs sont conçus pour coupler ou la commande spursear quand la commande de vitesse est employée, le diamètre de lancement du pignon ne devrait pas être moins de deux fois de cela de l'extension d'axe.

7, support de brosse et brosse
Les mouleurs de brosse des moteurs de série de YZR sont équipés de ressort de la pression constante de la dernière conception de sorte que la pression entre l'anneau de collecteur et la brosse puisse demeurer inchangée tandis que la brosse sont portées pendant l'operaton. Le type de brosses utilisées est sare de J201 et de taille montré dans le tableau 6.

  tableau 6



8, soutenant
Le type d'incidence utilisé dans des ces moteurs de série sont montrés dans le tableau 7

 tableau 7



9, anneau de collecteur pour la série de YZR

L'anneau de collecteur sont du type pressé par moule en plastique





Paramètres techniques



Type

Vue

1000r/min

750r/min

600r/min

Poids (kilogrammes)

La JM (kilogrammes-m)

Tension à circuit ouvert de rotor (v)

Courant à vide (a)

La JM (kilogramme-m)

Tension à circuit ouvert de rotor (V)

Courant à vide (a)

La JM (kilogramme-m)

Tension à circuit ouvert de rotor (V)

Courant à vide (a)

YZR

112M

0,03

100

2,7

　

　

　

　

　

　

73,5

132

M1

0,06

132

3,3

　

　

　

　

　

　

97

M2

0,07

185

4,5

108

160

M1

0,12

138

7,5

　

　

　

　

　

　

154

M2

0,15

185

10,5

　

　

　

160

L

0,2

250

13

0,2

205

11,9

174

180L

0,39

218

18,8

0,39

172

14,8

　

　

　

230

200L

0,67

200

26,6

0,67

178

19,7

　

　

　

317

225M

0,84

250

32,3

0,82

232

28,3

　

　

　

390

250

M1

1,52

250

27,2

1,52

272

34,5

　

　

　

512

M2

1,78

290

30,8

1,79

335

43,7

559

280

S

2,35

280

38,4

2,35

305

54,9

3,58

150

49

745

M

2,86

370

51,9

2,86

360

55,9

3,98

172

59

840

315

S

　

　

　

7,22

302

69,1

7,22

242

74,2

1026

M

8,68

372

64,6

8,68

325

99,2

1156

355

M

　

　

　

　

　

　

14,32

330

97,3

1520

L1

17,08

388

104,3

1764

L2

19,18

475

147,1

1810

400

L1

　

　

　

　

　

　

24,52

395

192

2400

L2

28,1

460

218

2950
