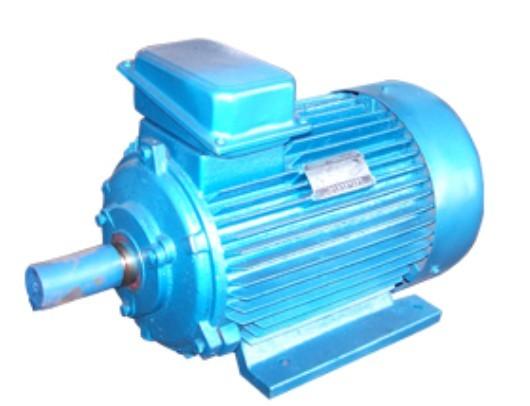

Moteur asynchrone de Triple-phase

• Type :  Moteur asynchrone

• Tension CA :  380V, 415V ou adapté aux besoins du client

• Classe d'isolation : H

• Anneau de collecteur : Type pressé par moule en plastique

• Classe de protection : IP44 ou IP54

• La température : dépassement de 40℃ (pour des usages de grue) ou de 60℃ (pour des usages métallurgiques).

• Altitude : dépassement de 1000m

• Mode opérationnel bas :  S3-40% dans à grande vitesse et à vitesse réduite

moteur asynchrone de Triple-phase,

Moteur conique de rotor,

Moteur de grue

Description de produit détaillée

Il y a le type huit de type de devoir pour ces moteurs de série, S2, S3, S4, S5, S6, S7, S8, et S9, le type de droit de base est S3-40%, type de Cduty est facteur de durée S3 cyclique est 40%, chaque cycle est (10min), les types suivants de devoir est le plus utile pour ces moteurs de série.

1. Type de devoir de courtes durées (S2)

Le fonctionnement du clip D constlant de charge un temps donné, moins que cela exigé pour atteindre l'équilibre themal a suivi d'un repos et a désactivé la période de la durée sufticent pour rétablir le degré K du withir 2 de la température de machine du liquide réfrigérant (figl de sec).

2. Type périodique intermittent de devoir (S3)

Un sequerce des temps d'utilisation identiques, chacun comprenant une période d'opération à l'oad constant et un repos et une période désactivée (voir le fig2) mais la période d'opération sont si courts que ce ne soit pas sufficinet pour que la machine atteignent l'equilibriun de themnl dans ce type de devoir, le cycle est tel que le courant commençant pas significanten l'affect la hausse de temprature.

type périodique du devoir 3.Intermittent avec commencer (S4)

Un ordre des temps d'utilisation d'identicae, chacun comprenant une période de sisnificnnt de commencer, une période d'oreration de charge constante et un repos et une période désactivée (voir le fig3), mais d'opération de periodsare le short ainsi qu'il n'est pas suffisant que la machine atteigne l'équilibre thermique.

4. type intermittent de devoir de période avec le freinage électrique (S5)

Un ordre des temps d'utilisation d'identica, chacun qui se compose d'une période de commencer une période d'opération au coad constant et un repos et une période désactivée, mais la période d'opertion sont si courts qu'il n'est pas suffisant que la machine atteigne l'équilibre thermique (voir le fig4), mais d'opération de periodsare le short ainsi qu'il n'est pas suffisant que la machine atteigne l'équilibre thermique.

1. Application

Les étendues des applications

Cette série de moteurs est particulièrement conçue pour le service sur des grues et des grues. Elles peuvent également être employées pour les applications semblables telles que la manipulation matérielle, les déversoirs et les écluses, et les ascenseurs de tous les types. Ces moteurs peuvent servir de moteurs auxiliaires dans des laminoirs ou partout où des commandes intermittentes sont exigées.

Le moteur asynchrone triphasé de série de YZ pour des applications de métallurgie et de grue est pour les divers types d'applications de métallurgie et de grue. Le moteur est approuvé pour être capable pour la grande surcharge, soit durable et a la haute résistance mécanique. C'est le modèle de base. Le moteur a été attribué un brevet approuvé du bureau national de brevet avec le nombre du moteur de série de ZL 200820057339.5.Above est disponible dans la liaison directe entre le moteur et la boîte de vitesse. Veuillez se référer aux tables ci-dessous pour des détails. Le moteur peut être adapté aux besoins du client a conçu et a produit pour accepter votre demande.

2. Caractéristiques de conception :

Paramètres techniques
