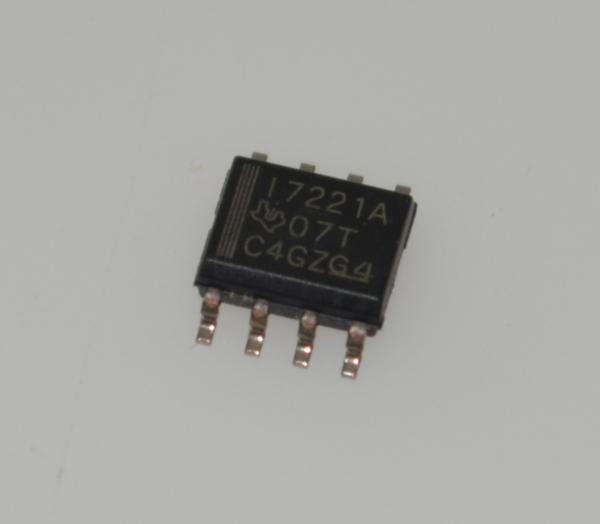

Isolateur numérique ISO7221ADR 1 canal 150 Mbps Isolation haute vitesse 3kVrms 3,1 ns Retard 2,7-5,5 V Voltage large -40 °C à +125 °C SOIC-8 Package

Caractéristiques

• Options de débit de signalisation de 1, 5, 25 et 150 Mbps

¢ faible déviation de sortie de canal en canal; 1ns max.

¢ Faible distorsion de la largeur d'impulsion (PWD); 1ns Max

• Immunité transitoire typique de 50 kV/μs

• Fonctionne avec des alimentations de 2,8 V (grade C), 3,3 V ou 5 V

• Protection contre les détecteurs électromagnétiques 4 kV

• Immunité électromagnétique élevée

•Période de fonctionnement de 40°C à +125°C

• Durée de vie typique de 28 ans à tension nominale (voir la projection de la durée de vie de l'isolation)

• Certifications liées à la sécurité:

La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.

Le programme de reconnaissance des composants UL 1577

 certification IEC 62368-1, IEC 61010-1, IEC 60601-1 et GB 4943.1

Applications

• Automatisation des usines

¢ Modbus

¢ ProfibusTM

Les bus de données de DeviceNetTM

• Interface périphérique informatique

• Interface de commande par servo

• L'acquisition de données

Définition

Les appareils de la famille ISO7220x et ISO7221x sont des isolants numériques à double canal.les canaux sont orientés dans la même direction dans la norme ISO7220x et dans des directions opposées dans la norme ISO7221xCes appareils ont un tampon d'entrée et de sortie logique séparé par une barrière d'isolation de dioxyde de silicium (SiO2) de TI, offrant une isolation galvanique allant jusqu'à 4000VPK par VDE.Utilisés en association avec des sources d'alimentation isolées, ces dispositifs bloquent la haute tension et isolent les terrains,ainsi que d'empêcher les courants de bruit sur un bus de données ou d'autres circuits d'entrer dans la terre locale et d'interférer avec ou de détruire les circuits sensibles.

Un signal d'entrée binaire est conditionné, traduit en un signal équilibré, puis différencié par la barrière d'isolation.un comparateur différentiel reçoit les informations de transition logiqueUne impulsion de mise à jour périodique est envoyée à travers la barrière pour vérifier que le niveau de courant continu de la sortie est correct.Si cette impulsion de rafraîchissement en courant continu n'est pas reçue toutes les 4 μs, l'entrée est supposée être débranchée ou ne pas être activement entraînée, et le circuit à sécurité entraîne la sortie à un état logique élevé.

The resulting time constant provide fast operation with signaling rates available from 0Mbps (DC) to 150Mbps (The signaling rate of a line is the number of voltage transitions that are made per second expressed in the units bps)Les dispositifs A-option, B-option et C-option ont des seuils d'entrée TTL et un filtre de bruit à l'entrée qui empêche les impulsions transitoires de passer à la sortie de l'appareil.Les dispositifs M-option ont des seuils d'entrée CMOS VCC/2 et ne disposent pas du filtre de bruit d'entrée et du délai de propagation supplémentaire.

La famille d'appareils ISO7220x et ISO7221x nécessite deux tensions d'alimentation de 2,8 V (grade C), 3,3 V, 5 V ou toute combinaison.L'alimentation 3V et toutes les sorties sont 4mA CMOS.

La famille d'appareils ISO7220x et ISO7221x est caractérisée par un fonctionnement dans la plage de température ambiante comprise entre 40 °C et +125 °C.

Les informations sont fournies à la Commission.

Le dessin
