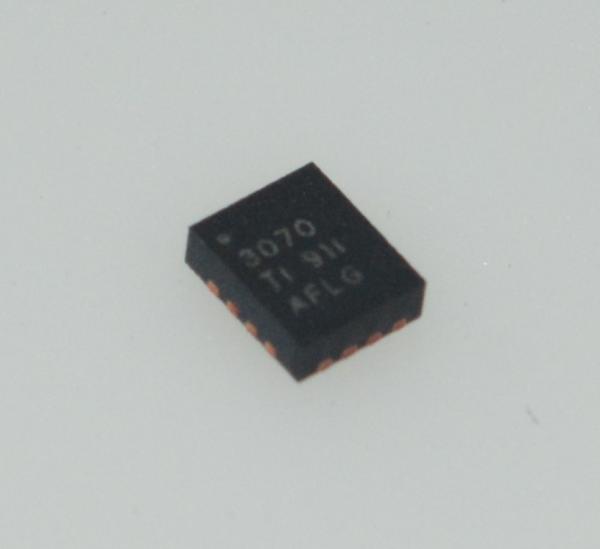

TPS63070RNMR Buck-Boost 96% Eff 2-16V In 5A Peak Sortie réglable 25andmicro;A IQ 2.5x3mm QFN Fixe 5V/3.3V Mode d'économie d'énergie

andnbsp;

Caractéristiques

andnbsp;andbull; Plage de tension d'entrée : 2,0 V à 16 V

andbull; Plage de tension de sortie : 2,5 V à 9 V

andbull; Jusqu'à 95 % d'efficacité

andbull; +/-1 % de précision CC en mode PWM

andbull; +3 %/-1 % de précision CC en mode PFM

andbull; Courant de sortie de 2 A en mode abaisseur

andbull; Courant de sortie de 2 A en mode élévateur (VIN=4 V ; Vout=5 V)

andbull; L'entrée ENABLE précise permet : verrouillage de sous-tension défini par l'utilisateur : séquencement exact

andbull; Transition automatique entre les modes abaisseur et élévateur

andbull; Courant de repos typique du dispositif : 50 andmicro;A

andbull; Options de tension de sortie fixe et réglable

andbull; Option de décharge de sortie

andbull; Mode d'économie d'énergie pour une efficacité améliorée à faible puissance de sortie

andbull; Fonctionnement à fréquence fixe forcée à 2,4 MHz et option de synchronisation

andbull; Sortie PowerGood

andbull; VSEL permet simplement de modifier la tension de sortie

andbull; Déconnexion de la charge pendant l'arrêt

andbull; Protection contre la surchauffe

andbull; Protection contre les surtensions d'entrée/de sortie

andbull; Disponible en boîtier QFN

andnbsp;

Applications

andbull; Applications à double batterie Li-Ion

andbull; Équipement de mesure industriel

andbull; Appareils photo numériques et caméscopes

andbull; Ordinateurs portables

andbull; PC ultra-mobiles et appareils Internet mobiles

andbull; Produits médicaux personnels

andnbsp;

Description

Le TPS6307x est un convertisseur abaisseur-élévateur à courant de repos faible et à haut rendement, adapté aux applications où la tension d'entrée peut être supérieure ou inférieure à la tension de sortie. Les courants de sortie peuvent atteindre 2 A en mode élévateur et en mode abaisseur. Le convertisseur abaisseur-élévateur est basé sur un contrôleur à modulation de largeur d'impulsion (PWM) à fréquence fixe utilisant une rectification synchrone pour obtenir une efficacité maximale. À faibles courants de charge, le convertisseur passe en mode d'économie d'énergie pour maintenir un rendement élevé sur une large plage de courants de charge. Le convertisseur peut être désactivé pour minimiser la décharge de la batterie. Pendant l'arrêt, la charge est déconnectée de la batterie. Le dispositif est disponible dans un boîtier QFN de 2,5 mm x 3 mm.

andnbsp;

INFORMATIONS

andnbsp;

Dessin
