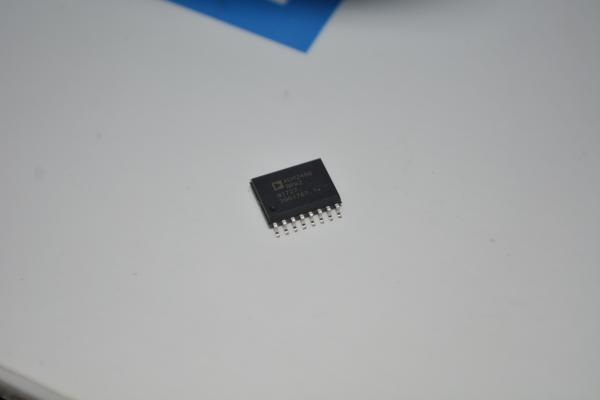

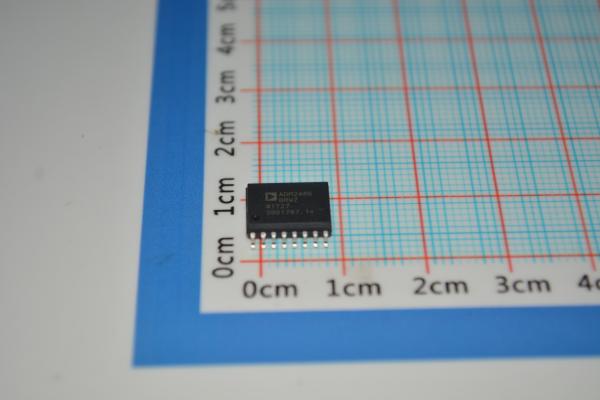

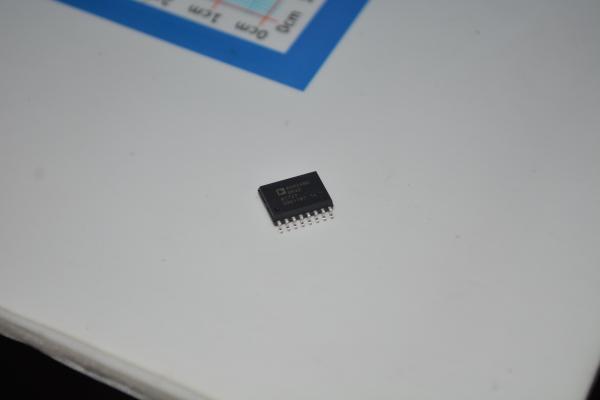

ADM2486BRWZ Transcepteur RS-485 isolé 500kbps 2.5kV Isolement ±15kV ESD 3V/5V Logic Température industrielle CMR élevée pour le contrôle PLC / moteur

Caractéristiques

¢ Transcepteur RS-485 semi-duplex isolé

Conforme à PROFIBUS®

¢ Conforme à l'ANSI EIA/TIA 485-A et à l'ISO 8482: 1987 (E)

Rate de transmission de données de 20 Mbps

️ fonctionnement à 5 V ou 3 V (VDD1)

L'immunité transitoire à mode commun élevée: > 25 kV/μs

Protection contre les coupures thermiques

50 nœuds dans un bus

¢ Approbation par la sécurité et la réglementation

¢ UL 1577

VISO = 2500 V rms pendant 1 minute

¢ CEI/CSA 62368-1

¢ CEI/CSA 61010-1

La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.

La puissance maximale est de 560 V.

La température de fonctionnement est comprise entre -40°C et +85°C.

Applications

¢ Interfaces RS-485/RS-422 isolées

Les réseaux PROFIBUS

Réseaux de terrain industriels

¢ Systèmes de transmission de données multipoints

Définition

L'émetteur-récepteur de bus différentiel ADM2486 est un composant galvaniquement isolé intégré conçu pour la communication bidirectionnelle de données sur les lignes de transmission de bus multipoint.Il est conçu pour les lignes de transport équilibrées et est conforme aux normes ANSI EIA/TIA-485-A et ISO 8482: 1987 (E).

L'appareil utilise la technologie Analog Devices iCoupler® pour combiner un isolateur à 3 canaux, un conducteur de ligne différentiel à trois états et un récepteur d'entrée différentiel en un seul emballage.Le côté logique de l'appareil est alimenté par une alimentation 5 V ou 3 V, et le côté du bus utilise une alimentation isolée de 5 V.

Le pilote ADM2486 est doté d'une fonctionnalité d'activation active. The driver differential outputs and the receiver differential inputs are connected internally to form a differential input/output port that imposes mini mal loading on the bus when the driver is disabled or when VDD1 or VDD2 = 0 V. également fourni est un récepteur à haute intensité active désactiver Rev. F DOCUMENT RÉPONSE TÉCNIQUE SOUTENIR FUNCTIONNEL BLOC DIAGRAME Figure 1. caractéristique qui provoque la sortie de recevoir à entrer dans un état d'impédance élevée.

L'appareil dispose de fonctionnalités de limitation du courant et d'arrêt thermique pour protéger contre les courts-circuits de sortie et les situations où la tension du bus peut causer une dissipation excessive de la puissance.La pièce est entièrement spécifiée sur la plage de température industrielle et est disponible en 16, le paquet SOIC large.

Les informations sont fournies à la Commission.

Le dessin
