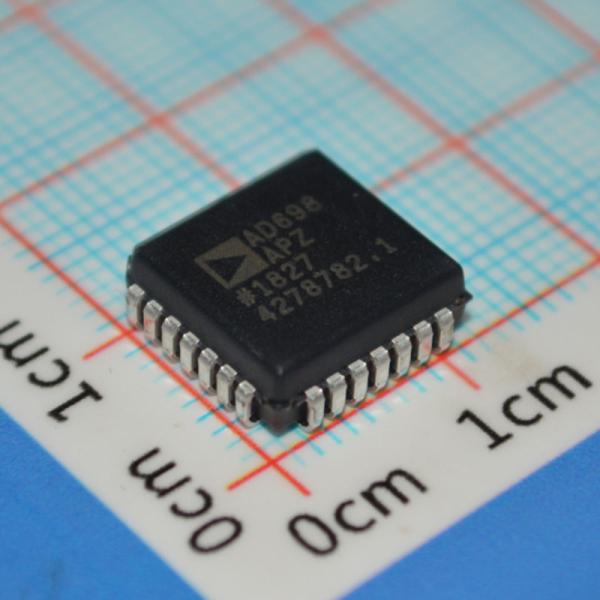

AD698APZ Conditionnaire de signal LVDT ±12V à ±15V Opération 20kHz Largeur de bande 0,25% Liniérité Apport unique/double Plage de température industrielle pour la détection de position et la commande de mouvement

Caractéristiques

Solution à puce unique, contenant un oscillateur interne et une référence de tension

Aucun ajustement n'est nécessaire

Interfaces à la TLD à demi-pont à 4 fils

Sortie en courant continu proportionnelle à la position

Plage de fréquences de 20 Hz à 20 kHz

Sortie unipolaire ou bipolaire

Déchiffrera également les signaux du pont AC

Performance exceptionnelle

Linearité: 0,05%

Voltage de sortie: 11 V

Dérive de gain: 20 ppm/C (type)

Drift de décalage: 5 ppm/C (typique)

Applications

La plupart des demandes pour l'AD598 peuvent également être mises en œuvre avec l'AD698.Veuillez consulter les demandes écrites pour l'AD598 pour une explication détaillée.

Voir la fiche de données AD598 pour:

¢ Prouver une balance à anneaux

L'exploitation synchrone de plusieurs LVDT

Circuit de position à fréquence haute résolution

Ce circuit peut être utilisé pour les ponts résistifs tels que les jauges de contrainte, ou pour les ponts inductifs ou capacitifs qui sont couramment utilisés pour les capteurs de pression ou de débit.Les sorties de signaux de bas niveau de ces capteurs sont sensibles au bruit et aux interférences et sont de bons candidats pour les techniques de traitement du signal ac.

Définition

L'AD698 est un sous-système de conditionnement du signal à transformateur différentiel linéaire variable (LVDT) complet et monolithique.Il est utilisé conjointement avec les LVDT pour convertir la position mécanique du transducteur en une tension CC unipolaire ou bipolaire avec un haut degré de précision et de répétabilité.Avec l'ajout de quelques composants passifs externes pour régler la fréquence et le gain, l'AD698 convertit la sortie LVDT brute en un signal CC à échelle.L'appareil fonctionnera avec des LVDT à demi-pont, les LVDT connectés dans la configuration op posée en série (4 fils) et les RVDT.

L'AD698 contient un oscillateur d'onde sinusoïdale à faible distorsion pour entraîner le LVDT primaire.La partie divise la sortie du secondaire par l'amplitude du primaire et multiplie par un facteur d'échelleCela élimine les erreurs de facteur d'échelle dues à la dérive dans l'amplitude du moteur principal, améliorant ainsi les performances et la stabilité à température.

L'AD698 utilise une architecture ratiométrique unique pour éliminer plusieurs des inconvénients associés aux approches ap traditionnelles de l'interface LVDT.aucun ajustement n'est nécessaireLa stabilité thermique est améliorée et l'interchangeabilité des transducteurs est améliorée.

Les informations sont fournies à la Commission.

Le dessin
