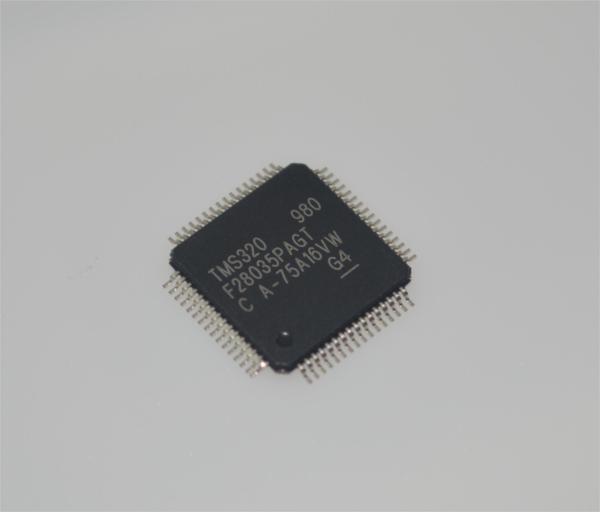

Le TMS320F28035PAGT

Caractéristiques

• Un processeur 32 bits à haut rendement (TMS320C28x)67ns cycle time)– 16 × 16 and 32 × 32 MAC operations– 16 × 16 dual MAC– Harvard bus architecture– Atomic operations– Fast interrupt response and processing– Unified memory programming model– Code-efficient (in C/C++ and Assembly)

• Accélérateur de loi de contrôle programmable (CLA)  Accélérateur mathématique à virgule flottante 32 bits  Exécute le code indépendamment du processeur principal

• Indianness: Une petite indianness

• Prise en charge de la numérisation des limites de JTAG ̇ Norme IEEE 1149.1-1990 Port d'accès aux tests standard et architecture de numérisation des limites

• Faible coût pour l'appareil et le système:?? alimentation unique à 3,3 V Aucune séquence d'alimentation requise Réinitialisation intégrée de l'alimentation et réinitialisation de la sortie Faible puissance Aucune broche de support analogique

• Horlogerie: 2 oscillateurs internes à broche zéro, un oscillateur en cristal intégré et une entrée externe de l'horloge, un module de chronométrage de surveillance, un circuit de détection d'horloge manquant.

• Jusqu'à 45 broches GPIO multiplexées programmables individuellement avec filtrage d'entrée

• Bloc d'expansion de l'interruption périphérique (PIE) qui prend en charge toutes les interruptions périphériques

• Trois chronomètres de processeur 32 bits

• Températeur indépendant de 16 bits dans chaque modulateur de largeur d'impulsion améliorée (ePWM)

• Mémoire sur la puce: Flash, SARAM, OTP, ROM de démarrage sont disponibles

• Module de sécurité des codes

• clé de sécurité et verrouillage de 128 bits protège les blocs de mémoire sécurisés empêche l'ingénierie inverse du firmware

• Serial port peripherals– One Serial Communications Interface (SCI) Universal Asynchronous Receiver/Transmitter (UART) module– Two Serial Peripheral Interface (SPI) modules– One Inter-Integrated-Circuit (I2C) module– One Local Interconnect Network (LIN) module– One Enhanced Controller Area Network (eCAN) module

• Enhanced control peripherals– ePWM– High-Resolution PWM (HRPWM)– Enhanced Capture (eCAP) module– High-Resolution Input Capture (HRCAP) module– Enhanced Quadrature Encoder Pulse (eQEP) module– Analog-to-Digital Converter (ADC)– On-chip temperature sensor– Comparator

• Caractéristiques d'émulation avancées  Fonctions d'analyse et de point de rupture  Débogage en temps réel via le matériel

• Options de forfait  56 broches RSH très mince quadruple (sans plomb) (VQFN)  64 broches PAG mince quadruple (TQFP)  80 broches PN à profil bas quadruple (LQFP)

• Options de température: T: de 40°C à 105°C S: de 40°C à 125°C Q: de 40°C à 125°C (qualification AEC Q100 pour les applications automobiles)

Applications

• Unité extérieure de climatisation

• Contrôle de conduite par l'opérateur de porte

• Convertisseur CC/DC

• Invertisseur et commande du moteur

• Chargeur intégré (OBC) et sans fil

• Équipement de tri automatisé

• Machines à textile

• Machines de soudage

• Station de recharge à courant alternatif (piles)

• Station de charge en courant continu (piles)

• Module d'alimentation des bornes de recharge des véhicules électriques

• Module de recharge sans fil pour véhicules

• Système de conversion de puissance de stockage d'énergie (PCS)

• Micro-onduleur

• Optimisateur d'énergie solaire

• Invertisseur à cordes

• Module de commande de l'entraînement CA

• Contrôleur de segment linéaire du moteur

• Module d'alimentation par entraînement par servo

• Le moteur BLDC à entrée CA

• Le moteur BLDC à entrée CC

• AC-DC industriel

• UPS à trois phases

• fournisseur de services de réseau et de serveur

• Réducteurs de télécommunications commerciaux

Définition

Les microcontrôleurs C2000TM 32 bits sont optimisés pour le traitement, la détection et l'actionnement afin d'améliorer les performances en boucle fermée dans les applications de contrôle en temps réel telles que les entraînements de moteurs industriels;les onduleurs solaires et l'alimentation numériqueLa gamme C2000 comprend les MCU de performance Premium et les MCU de performance Entry.

La famille de microcontrôleurs F2803x fournit la puissance du noyau C28x et de l'accélérateur de loi de contrôle (CLA) couplé à des périphériques de contrôle hautement intégrés dans des appareils à faible nombre de broches.Cette famille de codes est compatible avec le code précédent basé sur C28x, et offre également un haut niveau d'intégration analogique.

Un régulateur de tension interne permet un fonctionnement à rail unique. Des améliorations ont été apportées au HRPWM pour permettre un contrôle à double bord (modulation de fréquence).Des comparateurs analogiques avec des références internes de 10 bits ont été ajoutés et peuvent être acheminés directement pour contrôler les sorties PWML'interface ADC a été optimisée pour une faible surcharge et une faible latence.

Les informations sont fournies à la Commission.
