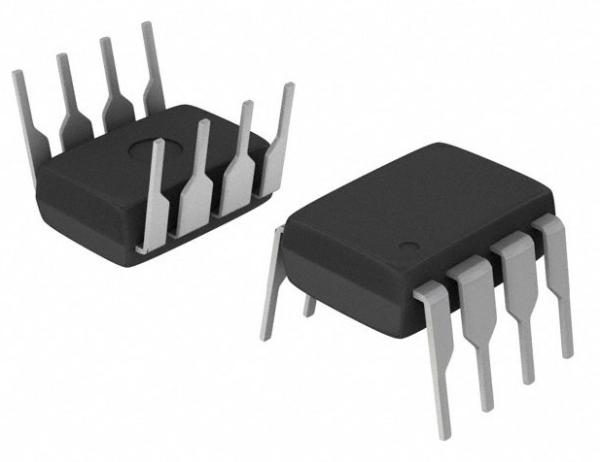

TLC549CP

Caractéristiques

Périphérique de microprocesseur D ou autonome
Convertisseur analogique-numérique (CAN) à résolution D 8 bits
Voltages d'entrée de référence différentiels D
Temps de conversion D ..17 μs Max
Cycles totaux d'accès et de conversion par
Seconde
-TLC548...jusqu'à 45 500

-TLC549...jusqu'à 40 000

D Contrôle logiciel embarqué
Fonction d'échantillonnage et de maintien

D Erreur totale non ajustée... +0,5 LSB Max
Horloge système interne typique D 4 MHz
Large plage d'alimentation D...3 V à 6 V
Faible consommation d'énergie D...l5 mW Max
Idéal pour les applications rentables et performantes
Applications, y compris les instruments portables à piles

Instrumentation portable

D Broches et signaux de contrôle compatibles
Avec les CAN 8 bits TLC540 et TLC545

Convertisseurs et avec le convertisseur CAN 10 bits TLCl540

D Technologie CMOS

description
Les TLC548 et TLCs49 sont des circuits intégrés de convertisseur analogique-numérique (CAN) CMOS construits autour d'un CAN à approximation successive à capacité commutée de 8 bits. Ces dispositifs sont conçus pour une interface série avec un microprocesseur ou un périphérique via une sortie de données à 3 états et une entrée analogique. Les TLC548 et TLC549 utilisent uniquement l'entrée d'horloge d'entrée/sortie (1/0 CLOCK) ainsi que l'entrée de sélection de puce (CS) pour le contrôle des données. La fréquence d'entrée I/0 CLOCK maximale du TLc548 est de 2,048 MHz. et la fréquence d'entrée 10 CLOcK du TLC549 est spécifiée jusqu'à 1,1 MHz.

Information

Dessin

Notre avantage :

• Produits de haute qualité --- nos offres sont 100% neuves et originales, ROHS
• Prix compétitif --- bons canaux d'achat avec un bon prix.
• Service professionnel --- tests de qualité stricts avant l'expédition et service après-vente parfait après l'achat.
• Inventaire adéquat --- Avec le soutien de notre solide équipe d'achat,
• Livraison rapide --- nous expédierons les marchandises dans les 1 à 3 jours ouvrables après la confirmation du paiement.

assurez-vous de répondre à vos besoins pour tous les types de composants.^_^


Liste de produits
Fournir une série de composants électroniques, une gamme complète de semi-conducteurs, de composants actifs et passifs. Nous pouvons vous aider à tout obtenir pour la nomenclature du PCB, en un mot, vous pouvez obtenir une solution unique ici,


Les offres comprennent :
Circuit intégré, CI de mémoire, Diode, Transistor, Condensateur, Résistance, Varistance, Fusible, Potentiomètre et potentiomètre, Transformateur, Batterie, Câble, Relais, Interrupteur, Connecteur, Bornier, Cristal et oscillateur, Inducteur, Capteur, Transformateur, Driver IGBT, LED, LCD, Convertisseur, PCB (circuit imprimé), PCBA (assemblage de PCB)

Forte en marque :
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
