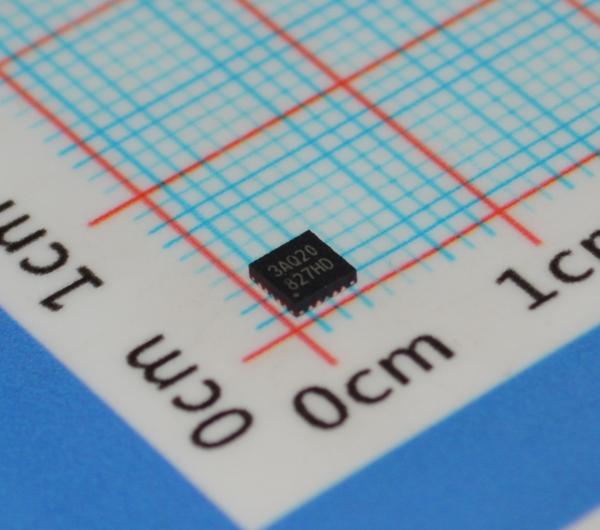

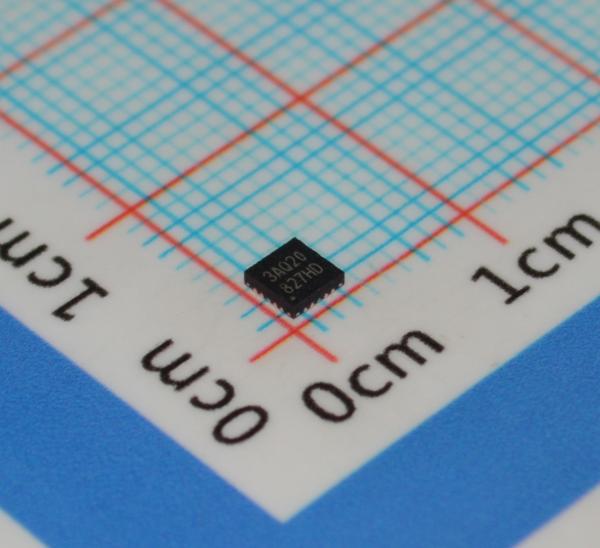

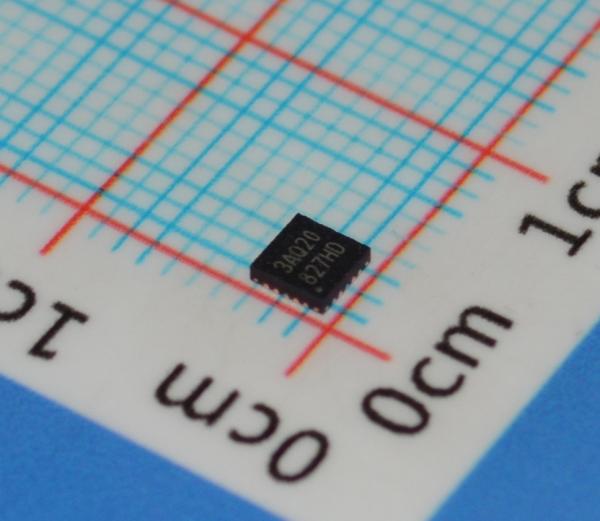

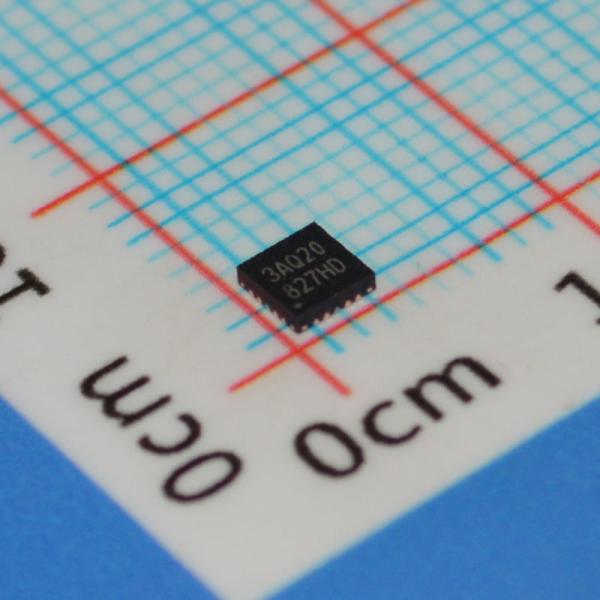

N76E003AQ20 MCU basé sur 8051 20MHz avec 18KB Flash 1KB SRAM 12 bits ADC 16 PWM UART/SPI/I2C 2.4V-5.5V Opération dans le paquet TSSOP à 20 broches

Caractéristiques
Le processeur:
Microcontrôleur CMOS à haute performance de 8 bits entièrement statique, basé sur le 1T 8051.

Le jeu d'instructions est entièrement compatible avec MCS-51.

Interruption de capacité de 4 niveaux prioritaires.

Pointers à données doubles (DPTR).

Fonctionnement:
Voltage d'alimentation large de 2,4 V à 5,5 V.

Large fréquence de fonctionnement jusqu'à 16 MHz

Grade de température industrielle: -40°C à +105°C

La mémoire:
Jusqu'à 18K bytes d'APROM pour le code utilisateur.

Configurable 4K / 3K / 2K / 1K / 0K octets de LDROM, qui offre une flexibilité au code de démarrage développé par l'utilisateur.

Mémoire flash accumulée avec des pages de 128 octets chacune.

Le programmeur intégré (lAP).

Un verrou de code pour la sécurité.
256 octets de RAM sur la puce.

768 octets supplémentaires de RAM auxiliaire sur la puce (XRAM) accessibles par l'instruction MOVX.

Un Timer 2 de 16 bits avec module de capture d'entrée à trois canaux et 9 broches d'entrée peut être sélectionné.

Un minuteur de recharge automatique de 16 bits 3, qui peut être la source d'horloge au débit baud des UARTS

Une interruption de compteur PWM de 16 bits pour la minuterie.
Un chronomètre de surveillance programmable (WDT) réglé par une source interne dédiée de 10 kHz.

Un chronomètre de réveil automatique dédié (WKT) pour le réveil automatique pour les modes à consommation réduite.
Deux ports UART full-duplex avec détection d'erreur de trame et reconnaissance automatique d'adresse.

Un port SPl avec modes maître et esclave, jusqu'à 8 Mbps lorsque l'horloge du système est de 16 MHz.
Un bus IC avec les modes maître et esclave, jusqu'à 400 kbps de débit de données.

Trois paires, six canaux de sortie du modulateur de largeur d'impulsion (PWM), 10 broches de sortie peuvent être sélectionnées., jusqu'à une résolution de 16 bits, avec différents modes et fonction de freinage de défaut pour le contrôle du moteur.

Huit canaux d'interruption de broche, partagés pour tous les ports l/0, avec configuration variable de détection de bord/niveau.

Un ADC de 12 bits, une vitesse de conversion allant jusqu'à 500 kps, le matériel déclenché et le résultat de conversion comparés facilitent le contrôle du moteur.

Gestion de l'énergie:
Deux modes de réduction de l'alimentation: mode au ralenti et mode coupé.

Moniteur de puissance:
Détection de déclenchement brun (BOD) avec mode basse consommation disponible, sélection de 4 niveaux, options d'interruption ou de réinitialisation.

Réinitialisation de l'alimentation (POR)

Une forte immunité contre l'ESD et l'EFT.

Outils de développement:
Nuvoton On-Chip-Debugger (OCD) avec un environnement de développement KElL.

Numéro d'émetteur de l'appareil
Nuvoton en programmation système (ISP) par UART

Définition

Le N76E003 est un microcontrôleur de type flash intégré à haute performance de 8 bits basé sur le 1T 8051.

Le N76E003 contient jusqu'à 18K bytes de Flash principal appelé APROM, dans lequel le contenu des coderesides utilisateur.qui permet les mises à jour du firmware sur la puce. lAP permet également de configurer n'importe quel bloc de matrice de code utilisateur pour être utilisé comme stockage de données non volatiles, qui est écrit par lAP et lu par lAP ou MOVC.Il y a un Flash supplémentaire appelé LDROM, dans lequel le code de démarrage réside normalement pour exécuter la programmation interne au système (lSP).le Flash permet d'être programmé et lu électroniquement par un rédacteur parallèle ou par une programmation en circuit (lCP)Une fois le code confirmé, l'utilisateur peut verrouiller le code pour des raisons de sécurité.

Le N76E003 fournit des périphériques riches, y compris 256 octets de SRAM, 768 octets de RAM auxiliaire (XRAM), jusqu'à 18 objectifs généraux l/0, deux minuteurs / compteurs 16 bits 0/1,un Timer2 de 16 bits avec un module de capture d'entrée à trois canaux, un chronomètre de surveillance (wDT), un chronomètre de réveil automatique (WKT), un chronomètre de recharge automatique à 16 bits3 à usage général ou générateur de débit baud,deux UARTs avec détection d'erreur de trame et reconnaissance automatique d'adresse, un SPl, un IC, cinq canaux de sortie PWM améliorés, huit canaux d'interruption de broche partagée pour tous0, et un ADC de 12 bits.Les périphériques sont équipés de 18 sources avec une capacité d'interruption à 4 niveaux de priorité..

Le N76E003 est équipé de trois sources d'horloge et prend en charge la commutation à la volée via un logiciel.et un oscillateur interne de 16 MHz, à température ambiante, réglé en usine à +1%Le N76E003 fournit une détection supplémentaire de la surveillance de l'alimentation, telle que la réinitialisation de l'alimentation et la détection de l'arrêt de l'alimentation à 4 niveaux, qui stabilise la séquence d'allumage/arrêt pour une conception de système de haute fiabilité.

Le fonctionnement du microcontrôleur N76E003 consomme très peu d'énergie avec deux modes d'alimentation économiques pour réduire la consommation d'énergie: le mode "Idle" et le mode "Power-down", qui sont sélectionnables par logiciel.Le mode idle éteint l'horloge du processeur mais permet le fonctionnement continu des périphériquesL'horloge du système du N76E003 peut également être ralentie par un diviseur d'horloge logiciel.qui permet une flexibilité entre les performances d'exécution et la consommation d'énergie.

Avec un noyau de processeur haute performance et des périphériques riches et bien conçus, le N76E003 est adapté à un usage général, à des appareils électroménagers ou à un système de contrôle du moteur.

Les informations sont fournies à la Commission.

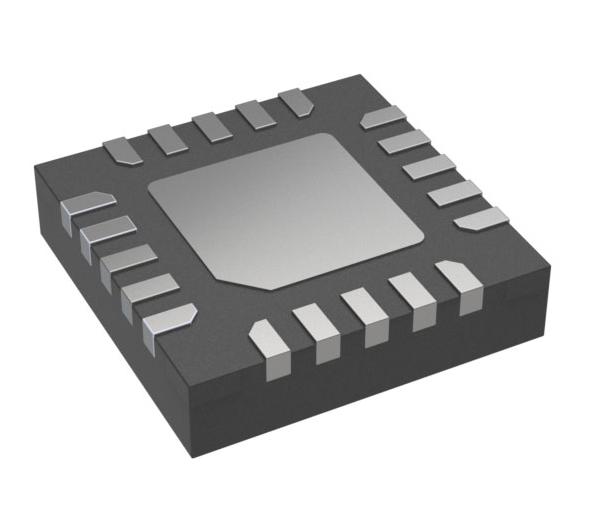

Le dessin
