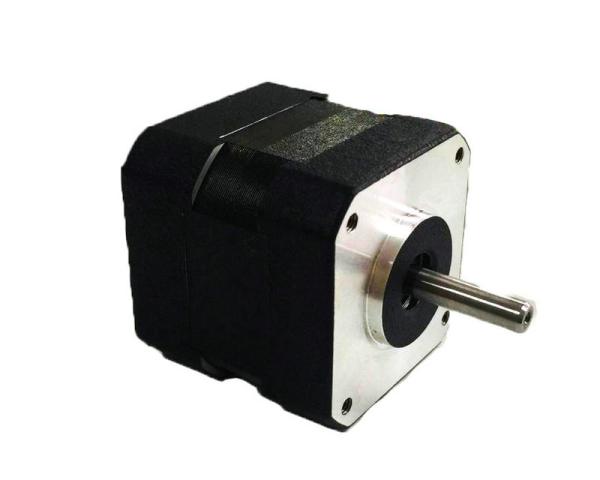

XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases
XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases
XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases
XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases
XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases
XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases
Les spécifications
Numéro de modèle :
XM42BLS 42mm
Lieu d'origine :
Chine
Quantité minimale de commande :
10 000 pièces
Conditions de paiement :
L/C, D/P, T/T
Capacité d'approvisionnement :
100000 pièces/mois
Délai de livraison :
35 jours
Packaging Details :
CTN ou personnalisé
Nom :
Moteur sans balai de 42 mm
le matériel :
Noir ou sur mesure
Taille :
standard
Emballage :
CTN ou personnalisé
moteur :
Moteur pas à pas
Phases :
2 à 4
Moteur pas à pas :
Moteur pas à pas à 4 fils
Le couple est élevé :
petit moteur pas à pas à couple élevé
Construction :
P.M.
Définition
Moteur CC sans balai XM42BLS 42 mm Angle d'effet Hall 120 degrés Angle électrique Vitesse nominale Rpm 4000

Moteur à courant continu sans balaiXM42BLS 42 mm

Un moteur pas à pas est un dispositif mécanique électromagnétique qui convertit les signaux d'impulsions électriques en déplacement angulaire ou en déplacement linéaire.haute fiabilité, et facile à contrôler, et est largement utilisé dans les domaines suivants:



Automatisation industrielle et machines-outils CNC: Il est utilisé pour contrôler le mouvement du banc de travail de la machine-outil, l'alimentation de l'outil de coupe, etc.,pour obtenir un contrôle précis des dimensions et des formes de l'usinage et assurer la précision de l'usinage.



Des lignes de production automatisées, des imprimantes 3D, du matériel de bureau.



Dispositifs médicaux et équipements d'imagerie médicale: Dans les dispositifs tels que les tomodensitogrammes et les IRM,il est utilisé pour contrôler le mouvement du lit de balayage et le positionnement du détecteur afin d'assurer la précision et la stabilité de l'imagerie, ainsi que la conduite de dispositifs médicaux.



Robots aérospatiaux et intelligents: en tant qu'élément moteur des articulations du robot, il contrôle avec précision le mouvement des bras, des jambes et d'autres articulations du robot,permettant un contrôle précis du mouvement et de l'attitude du robot, permettant au robot d'accomplir diverses tâches complexes.



Le réglage du siège, le contrôle des vitres, etc.

XM42BLS 42 mmMoteur à courant continu sans balai

Spécification générale
(article) Spécification
Type d'enroulement Le Delta
Angle de l'effet Hall Angle électrique de 120 degrés
Le puits est épuisé. 0.025 mm
Le jeu radial 0.02 mm@450 g
Fin du jeu 0.08 mm @ 450 g
Max. force radiale 28N @20mm formant la bride
Force axiale maximale 10N
Classe d'isolation Classe B
Résistance diélectrique 500VDC pendant une minute
Résistance à l'isolation 100 MΩ Min.,500 VDC
Spécification électrique:
    Modèle
Spécification Unité Le numéro d'immatriculation 42BLS02 42BLS03 42BLS04
Nombre de phases Phases 3
Nombre de Polonais Les Polonais 8
Voltage nominal VDC 24
Vitesse nominale Rpm 4000
Le couple nominal N.m. 0.0625 0.125 0.185 0.25
Courant nominal Ampères 1.8 3.3 4.8 6.3
Puissance nominale W 26 52.5 77.5 105
Le couple maximal N.m. 0.19 0.38 0.56 0.75
Courant de pointe Ampères 5.4 10.6 15.5 20
Retour sur la F.M.E. V/Krpm 4.1 4.2 4.3 4.3
Constante de couple N.m.A. 0.039 0.04 0.041 0.041
Intérêt du rotor g.c.m2 24 48 72 96
Longueur du corps mm 41 61 81 100
Le poids Poids de la pâte 0.3 0.45 0.65 0.8
Capteur Je vous en prie.
Classe d'isolation B. Pour
Niveau de protection Intérêt à l'environnement
Température de stockage -25 ̊+70°C
Température de fonctionnement -15 ̊+50°C
Humidité de travail RH inférieure ou égale à 85% (pas de condensation)
Environnement de travail En extérieur (pas de lumière directe du soleil), pas de gaz corrosifs, pas de gaz inflammables, pas de brouillard d'huile, pas de poussière.
Hauteur 1000 mètres ou moins


Dimensions: (Unité = mm)

XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases

Diagramme de câblage:

XM42BLS Moteur sans balais 42mm Angle électrique de 120 degrés Moteur sans balais à deux phases

Résumé

Les moteurs à courant continu sans balais sont constitués d'un corps moteur et d'un pilote, ce qui en fait des produits mécatroniques typiques.également connu sous le nom de moteur sans commutateur.

Principales caractéristiques

  1. Remplace complètement la régulation de la vitesse du moteur CC, le convertisseur de fréquence + la régulation de la vitesse du moteur de conversion de fréquence, et le moteur asynchrone + la régulation de la vitesse du réducteur.
  2. Incorpore tous les avantages des moteurs à courant continu traditionnels tout en éliminant les brosses à carbone et les structures à anneaux coulissants.
  3. Permet un fonctionnement à basse vitesse et à haute puissance, permettant une conduite directe de grandes charges sans réducteur.
  4. Petite en taille, légère en poids et de grande puissance.
  5. Excellentes caractéristiques de couple, avec de bonnes performances de couple à moyenne et basse vitesse, un couple de démarrage important et un courant de démarrage faible.
  6. Régulation de vitesse sans pas avec une large plage de vitesses et une forte capacité de surcharge.
  7. Démarrage/arrêt doux et bonnes caractéristiques de freinage, éliminant le besoin de dispositifs de freinage mécaniques ou électromagnétiques d'origine.
  8. Efficacité élevée, sans perte d'excitation ni perte de brosse de carbone dans le moteur lui-même, éliminant les pertes de décélération en plusieurs étapes.et le coût d'achat peut être récupéré dans un délai d'un an grâce à l'économie d'énergie seule.
  9. Une fiabilité élevée, une bonne stabilité, une grande adaptabilité et une maintenance simple.
  10. Résistant aux chocs et aux vibrations, faible bruit, faible vibration, fonctionnement en douceur et longue durée de vie.
  11. Aucune interférence radio, aucune génération d'étincelles, particulièrement adaptées aux environnements explosifs, avec des types à l'épreuve des explosions disponibles.
  12. Moteurs de champ magnétique à ondes trapézoïdales ou moteurs de champ magnétique à ondes sinusoïdales en option, selon les besoins.

Sélection du moteur

Les principaux paramètres à prendre en considération lors de la sélection des moteurs à courant continu sans balai sont les suivants:

  • Le couple maximal: calculé en additionnant le couple de charge, le moment d'inertie et la force de friction, avec des facteurs supplémentaires tels que la résistance de l'écart d'air qui l'influencent.
  • Le couple moyen carré: approximativement le couple de sortie continu requis pour les applications pratiques, déterminé par plusieurs facteurs: couple maximal, couple de charge, moment d'inertie, accélération, décélération,et temps de fonctionnement.
  • Vitesse: Le régime requis par l'application, déterminé sur la base de la courbe trapézoïdale du régime du moteur.
