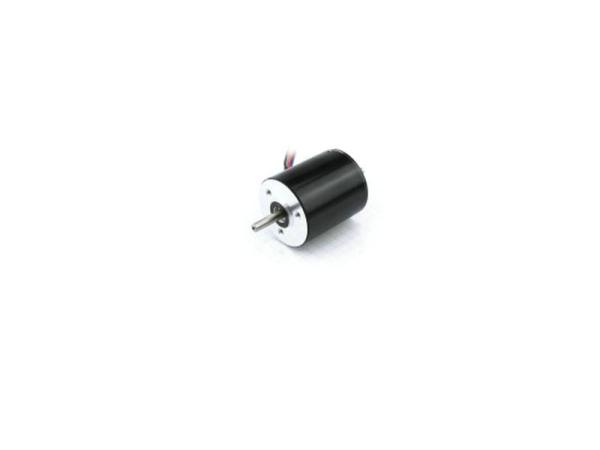

Moteur à courant continu sans balai à grande vitesse 2 phase 4 phase 22 mm
Moteur à courant continu sans balai à grande vitesse 2 phase 4 phase 22 mm
Moteur à courant continu sans balai à grande vitesse 2 phase 4 phase 22 mm
Moteur à courant continu sans balai à grande vitesse 2 phase 4 phase 22 mm
Les spécifications
Numéro de modèle :
XM22BL 22mm
Lieu d'origine :
Chine
Quantité minimale de commande :
10 000 pièces
Conditions de paiement :
L/C, D/P, T/T
Capacité d'approvisionnement :
100000 pièces/mois
Délai de livraison :
35 jours
Packaging Details :
CTN ou personnalisé
Nom :
Moteur sans balais 22 mm
le matériel :
Noir ou sur mesure
Taille :
standard
Emballage :
CTN ou personnalisé
moteur :
Moteur pas à pas
Phases :
2 à 4
Moteur pas à pas :
Moteur pas à pas à 4 fils
Le couple est élevé :
petit moteur pas à pas à couple élevé
Construction :
P.M.
Définition
Moteur CC sans balais 86BL Jeu radial 0,02 mm＠450g Force radiale max. 10N ＠10mm de la bride Résistance d'isolement 100MΩ Min.,500VDC
Moteur CC sans balaisXM22BL 22mm
Un moteur pas à pas est un dispositif mécanique électromagnétique qui convertit les signaux d'impulsion électrique en déplacement angulaire ou en déplacement linéaire. Il présente les avantages d'une haute précision, d'une grande fiabilité et d'une facilité de contrôle, et est largement utilisé dans les domaines suivants :

Automatisation industrielle et machines-outils CNC : Il est utilisé pour contrôler le mouvement de l'établi de la machine-outil, l'avance de l'outil de coupe, etc., afin d'obtenir un contrôle précis des dimensions et des formes d'usinage et d'assurer la précision d'usinage.

Chaînes de production automatisées, impression 3D, équipement de bureau.

Dispositifs médicaux et équipements d'imagerie médicale : Dans les dispositifs tels que les scanners CT et IRM, il est utilisé pour contrôler le mouvement du lit de balayage et le positionnement du détecteur afin d'assurer la précision et la stabilité de l'imagerie, ainsi que l'entraînement des dispositifs médicaux.

Aérospatiale et robots intelligents : En tant qu'élément d'entraînement des articulations du robot, il contrôle avec précision le mouvement des bras, des jambes et d'autres articulations du robot, permettant un mouvement précis et le contrôle de l'attitude du robot, permettant au robot d'accomplir diverses tâches complexes.

Réglage des sièges automobiles, commande des vitres automobiles, etc.
Spécification générale
(Article) (Spécification)
Type d'enroulement Étoile
Angle d'effet Hall Angle électrique de 120 degrés
Faux-rond de l'arbre 0,025 mm
Jeu radial 0,02 mm＠450g
Jeu axial 0,08 mm＠450g
Force radiale max. 10N ＠10mm de la bride
Force axiale max. 2N
Classe d'isolation Classe B
Tension de claquage 500VDC pendant une minute
Résistance d'isolement 100MΩ Min.,500VDC
Spécification électrique :
Modèle
Spécification Unité JK22BL45 JK22BL70
Nombre de phases Phase 3
Nombre de pôles Pôles 8
Tension nominale VDC 24
Vitesse nominale Tr/min 4600 3500
Couple nominal mN.m 8 22
Puissance nominale W 3.4 8
Couple de pointe mN.m 21 50
Courant de pointe Ampères 1.1 1.5
Constante de couple mN.m/A 30.2 35.5
Inertie du rotor g.cm㎡ 0.66 1.32
Longueur du corps mm 45 70
Poids Kg 0.07 0.12
Capteur Honeywell
Classe d'isolation B
Degré de protection IP30
Température de stockage -25～+70℃
Température de fonctionnement -15～+50℃
Humidité de fonctionnement 85% RH
Environnement de travail Extérieur (sans lumière directe du soleil), pas de gaz corrosifs, pas de gaz inflammables, pas de brouillard d'huile, pas de poussière
Altitude 1000 mètres ou moins

Dimensions :

(Unité=mm)

Moteur à courant continu sans balai à grande vitesse 2 phase 4 phase 22 mm

Moteur à courant continu sans balai à grande vitesse 2 phase 4 phase 22 mm
