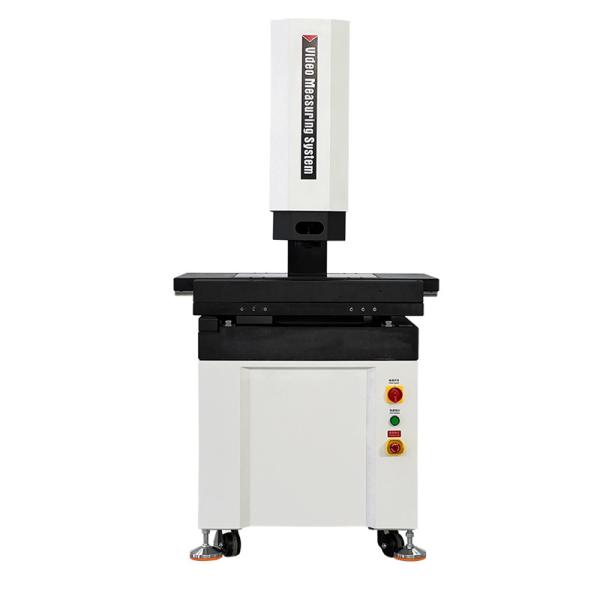

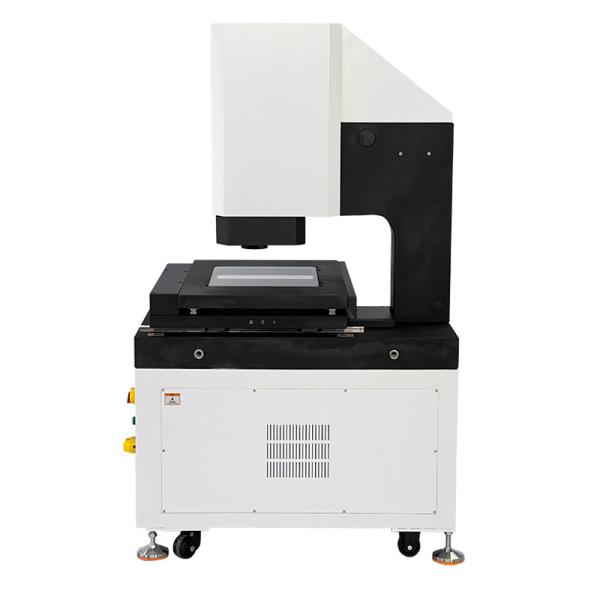

Système de mesure vidéo automatique V3 Série

Caractéristique du produit:

1. Contrôle de précision automatique CNC 3 axes XYZ, positionnement précis ;

2. Base et colonne en granit adoptées, bonne stabilité ;

3. Le rail de guidage linéaire de précision, la vis à billes et le servomoteur garantissent la précision et la stabilité du système de mouvement ;

4. Une résolution de 0,5 µm et une règle de grille de haute précision garantissent la stabilité et la fiabilité de la précision de mesure du système ;

5. Caméra numérique haute résolution pour répondre aux besoins d'une observation claire et d'une mesure précise ;

6. Objectif zoom optique haute définition 6,5X Zoom745, zoom précis, correction des pixels en une seule fois ;

7. Système de source de lumière de surface LED à 5 anneaux, 8 zones et 40 canaux contrôlé par programme et système de source de lumière de contour LED parallèle, réalisant intelligemment un niveau de luminosité de 256 niveaux ;

8. Le logiciel de mesure d'image automatique est puissant et facile à utiliser.

Spécifications :

Remarques :

L représente la longueur de mesure, en millimètres, et la précision de mesure de la mise au point optique de l'axe Z est fortement corrélée avec la rugosité de surface de la pièce à mesurer. Plus la valeur Rz de la rugosité est faible, meilleure est la précision de mise au point répétitive, et vice versa.

Le grossissement vidéo est approximatif et dépend de la taille et de la résolution du moniteur.

L'objectif zoom de la série Zoom745 peut être équipé d'un grossisseur 0,5X et d'un grossisseur 2X selon les besoins.

Description du modèle de configuration du produit(Exemple avec V3-322):

V3 Modèles et spécifications du système de mesure vidéo automatique:

V3 Tableau de guidage des déplacements du système de mesure vidéo automatique:

SIG dispose également d'une caméra à pont mobile à portique, avec une distance de déplacement de 2000x3000x400mm, et d'autres distances de déplacement et spécifications peuvent être personnalisées en fonction des besoins des clients.

Introduction du logiciel :

Logiciel de mesure d'image automatique VIMSOFT : une interface intuitive et des fonctions puissantes aident à des tâches de mesure efficaces.

1. Interface conviviale

Disposition simple : l'interface principale présente les fonctions principales avec des boutons, accessibles en un seul clic. Les utilisateurs peuvent effectuer la plupart des opérations de mesure en cliquant et en faisant glisser.

2. Capacité de mesure géométrique avancée

l Mesure du facteur total :

l Prise en charge des éléments 2D/3D : points, lignes, arcs, cercles, rectangles, ellipses, rainures de clavette (caractéristiques de cercle long), courbes d'ouverture et de fermeture, plans, cylindres, cônes, sphères, etc.

l Avec une sonde d'axe Z ou un capteur de déplacement laser, des éléments tridimensionnels (tels qu'une surface incurvée spatiale) peuvent être mesurés, et les coordonnées/longueur/surface/volume peuvent être calculés directement après la détection des bords.

l Détection précise des bords :

l Capture des bords faibles, direction de recherche réglable, filtrage du bruit/des bords cassés

l Mise au point automatique et mesure de la hauteur ;

l Déterminer intelligemment le meilleur plan focal et réaliser la mesure de la hauteur/planéité.

3. Solution efficace de pièces complexes en lots

l Mesure matricielle :

l Matrice d'éléments : après avoir mesuré un seul élément, toutes les caractéristiques équidistantes sont automatiquement générées en traduisant la matrice.

l Matrice de pièces : traiter automatiquement l'ensemble du lot après avoir mesuré une seule pièce (prise en charge du mode à une ou plusieurs fixations)

l Intégration CAO :

l Il peut être mesuré automatiquement en important des dessins CAO sans échantillonnage manuel (particulièrement adapté aux pièces complexes/de forme spéciale).

l Navigation par comparaison :

l Lignes/angles/cercles de référence prédéfinis pour une comparaison en temps réel.

l Navigation cartographique : assembler des images numérisées/pixels pour localiser avec précision des pièces de grande taille ou à plusieurs caractéristiques.

4. Programme utilisateur flexible

l Processus automatisé :

l Selon le fonctionnement de l'utilisateur, la séquence de mesure est générée et l'exécution du programme est contrôlée.

l Vous pouvez modifier la séquence des étapes, insérer ou supprimer des opérations et personnaliser le flux de travail.

l Optimisation par lots :

l Répétez la tâche pour une seule détection de bord afin de minimiser les opérations redondantes.

5. Analyse de la tolérance de forme et de position

l Prise en charge GD&T complète :

l Calculer la rectitude, la circularité, la planéité, la cylindricité, le profil, la position, le parallélisme, la perpendicularité, la concentricité, etc.

l Marquer automatiquement les résultats NG et localiser les écarts à l'aide de graphiques visuels.

6. Rapports et exportation de données

l Rapport personnalisé :

l Exporter au format Excel/Word/TXT (prise en charge de la personnalisation des modèles Excel)

l Sortie compatible CAO :

l Générer un fichier DXF/IGS pour la rétro-ingénierie.

7. Intégration multi-appareils

l Connexion étendue :

l Compatible avec les sondes, les capteurs laser, les capteurs de lumière blanche, les bras mécaniques et autres équipements pour améliorer la précision de la mesure tridimensionnelle.
