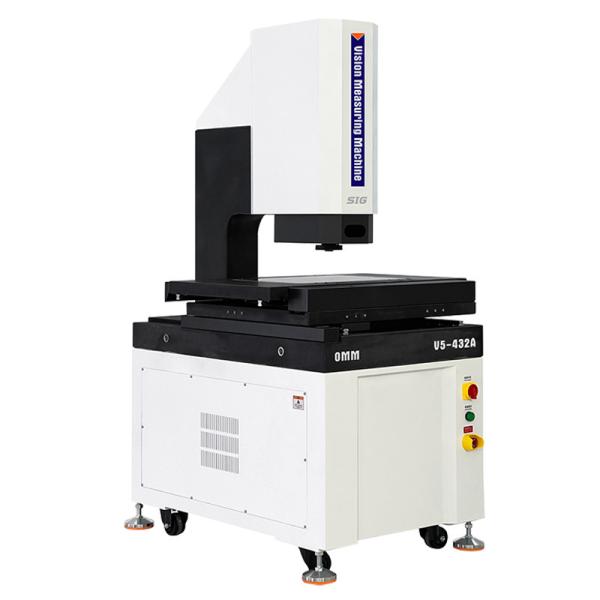

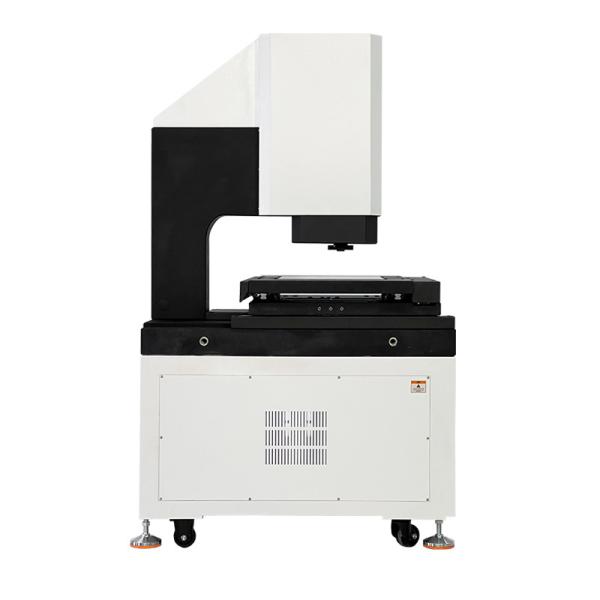

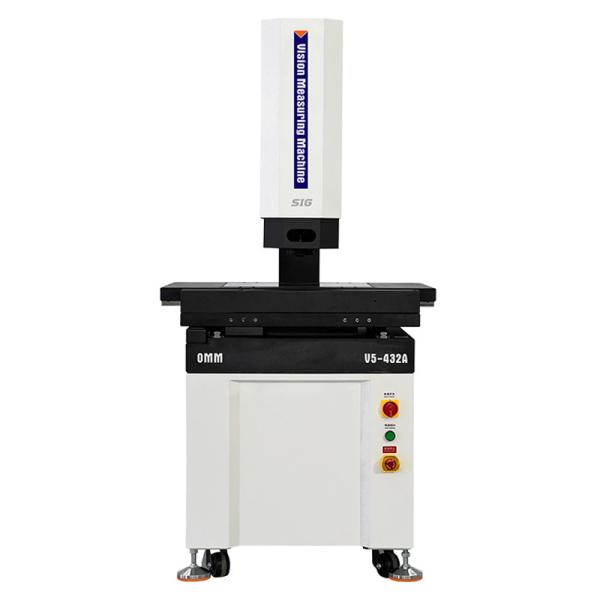

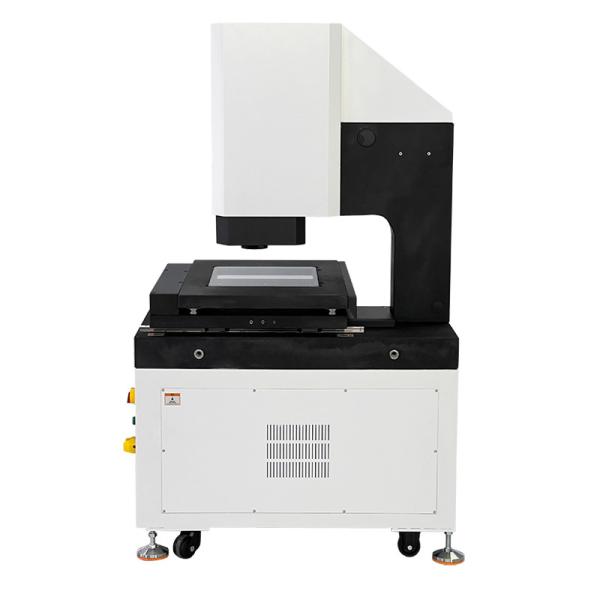

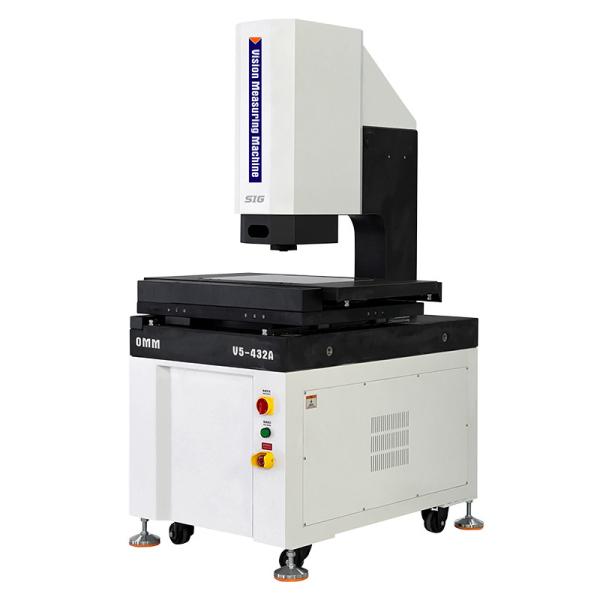

Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Machine de mesure automatique de la vision à levier de haute précision V5-432
Les spécifications
Numéro de modèle :
V5-432A
Lieu d'origine :
Jiangmen, Chine
Quantité minimale de commande :
1 série
Conditions de paiement :
L/C,T/T
Capacité à fournir :
100 ensembles par mois
Délai de livraison :
15 jours ouvrables
Détails de l'emballage :
Pâte contreplaquée
Code # :
527-120H
Voyage sur l'axe X/Y :
(400*300)mm
Voyage par axe Z :
200 mm
L'échelle linéaire de 3 axes X/Y/Z ((mm)) :
Résolution: 0,5 μm
Précision de l'axe XY :
≤ 2,0+L/200 ((um)
Précision de l'axe Z :
≤ 4,0+L/200 ((um)
Logiciel de mesure :
iMesure
Capacité de charge :
0~30Kg (capacité de charge ultime : 50Kg)
Dimension (WxDxH) :
(1033*820*1685)mm
Poids net :
466 kg
Définition

Machine de mesure automatique de la vision à levier V5Série

Machine de mesure automatique de la vision à levier de haute précision V5-432





Caractéristique du produit:



l XYZ contrôle CNC automatique de précision à trois axes, positionnement précis;

La base et le pilier en granit, bonne stabilité;

Les guides linéaires de précision, les vis à billes de qualité de meulage et les servo-moteurs AC, etc., assurent la précision et la stabilité du système de mouvement;

l réglateur de grille de haute précision de 0,5 μm pour assurer la précision de positionnement et de mesure du système;

l appareil photo numérique haute résolution pour répondre aux besoins d'observation claire et de mesure précise;

L'objectif optique haute définition 6,5X, zoom précis, correction unique des pixels;

L'éclairage de surface LED à 8 zones à 5 anneaux contrôlé par programme et le système d'éclairage de contour LED parallèle réalisent intelligemment un réglage de luminosité de 256 niveaux;

Le logiciel de mesure automatique Vision iMeasuring avec des fonctions puissantes et facile à utiliser.



Les spécifications:

Commodité Système de mesure vidéo automatique V5Série
Modèle V5-322 V5 à 432 V5 à 542 V5 à 652
Voyage de l'axe X/Y (mm) 300*200 400*300 500*400 600*500
E1x, y (m) 2+L/200
Le nombre d'émissions de CO2 3+L/200

E1z point unique

précision (mm)

 4+L/200
Voyage de l'axe Z (mm) 200 (élévation facultative à 300 mm/400 mm)
Résolution des balances Ligne de grille en verre de haute précision à résolution de 0,5 μm
Matériau de table de travail D'autres matériaux
Mode de guidage Guide linéaire de haute précision, double piste double guide de glissement
Mode de fonctionnement Contrôleur joystick, fonctionnement de la souris, programme de détection automatique
Mode de fonctionnement Manette de télécommande, fonctionnement de la souris, programmation de la détection automatique

Éclairage

Système

 Contours Éclairage parallèle par LED
Surface 0~255 Éclairage de surface LED réglable sans pas à 8 divisions
Coaxial Lumière LED à haute luminosité facultative
Système vidéo 1/2.9 "Caméra numérique haute résolution"
6.5X Zoom à rétroaction électronique Lentille Zoom745EF, grossissement optique:0.7X-4.5X, agrandissement vidéo: 28X~180X
Logiciels de mesure iMesure
Système d'exploitation Prise en charge du système d'exploitation WIN10/11-32/64 bits.
Langue Des versions en anglais, en chinois simplifié, en chinois traditionnel et dans d'autres langues peuvent être ajoutées.
Environnement de travail La température est de 20°C à 2°C, et le changement de température est inférieur à 1°C/h; Humidité 30% ~ 80% RH; Vibration < 0,02 g, ≤ 15 Hz.
Énergie Pour les appareils à commande numérique
Résistant à la corrosion 0 à 30 kg (capacité de charge finale: 50 kg)
Dimension (WxDxH) mm 789*636*1640 1033*820*1685 1213*940*1705 1453*1120*1725
Poids net (kg) 396 466 560 796
Configuration facultative Lentille zoom à rétroaction électronique avec lumière coaxial, lentille zoom électrique, sonde de contact, spectre de points de lumière blanche, caméra 3D, télécommande Bluetooth sans fil.

Nom de l'organisme:

L est la longueur mesurée ((mm), la précision mécanique de l'axe Z et la précision de la mise au point sont fortement liées à la surface de la pièce.

L'amplification est une valeur approximative, elle est liée à la dimension du moniteur et à la résolution.

0.5X ou 2X objectif est disponible en option selon les besoins.



Description du modèle de configuration du produit (exemple avec V)5-432):

Catégorie de produits 2.5D 3D 2.5D 3D
Commodité

2.5D Vision automatique

Machine à mesurer

3D automatique

Contact et vision

Machine à mesurer

2.5D automatique

Scanner au laser et vision

Machine à mesurer

Multisensoriel automatique 3D

Machine à mesurer
Modèle V5-432A V5-432B V5-432C V5-432D
Le type Une B. Pour C D
Signification Sensor optique à zoom Capteur zoom-lentille et capteur de sonde de contact Capteur zoom-lentille et capteur laser Capteur zoom-lentille, capteur contact sonde et capteur laser
Probe de contact Sans Le MCP-Kit1 Sans Le MCP-Kit1
Module laser Sans Sans Le laser Omron Le laser Omron
Version du logiciel Je mesure4.1 Je mesure4.2 Je mesure 5.0 Je mesure 5.1





Modèles et spécifications de la machine de mesure de la vision automatique à levier:

Modèle Code # Modèle Code # Modèle Code # Modèle Code #
V5-322A 527 à 120G V5-432A 527 à 120H Les États membres doivent fournir des informations détaillées sur les mesures prises. 527 à 120J Le nombre d'émissions de CO2 527 à 120K
V5-322B 527 à 220G V5-432B 527 à 220H Les États membres doivent fournir des informations détaillées sur les mesures prises. 527 à 220J Le nombre de points de contrôle 527 à 220K
V5-322C 527 à 320G V5-432C 527 à 320H V5 à 542C 527 à 320J V5 à 652C 527 à 320K
V5-322D 527 à 420G V5-432D 527 à 420H Le nombre d'heures de travail 527 à 420J Le nombre de points de contrôle 527 à 420K





Machine de mesure automatique de la vision à levier V5Série de mesure de l'espace:

Les voyages Modèle Précision Axe XVoyage en mm Voyage de l'axe Y mm Z Axe Voyage en mm Axe Z Voyage personnalisé en mm
E1x,y E1z
300 x 200 x 200 V5-322 2+L/200 4.0+L/200 300 mm 200 mm 200 mm 250 mm
400 x 300 x 200 V5 à 432 2+L/200 4.0+L/200 400 mm 300 mm 200 mm 300 mm
500 x 400 x 200 V5 à 542 2+L/200 4.0+L/200 500 mm 400 mm 200 mm 400 mm
600 x 500 x 200 V5 à 652 2+L/200 4.0+L/200 600 mm 400 mm 200 mm 400 mm

D'autres spécifications de voyage peuvent être personnalisées.
