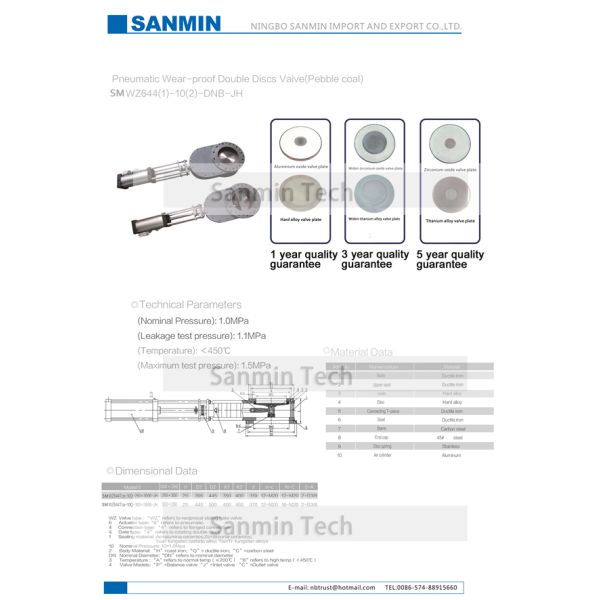

SMWZ644 (1) -10 (2) -DNB -JH USE PNEUMATIQUE - VALVE DE DICES DE DOUBLE (CHARBLE PEBBLE)

Perfomance principale

Le modèle WZ644-10Q à double disque à double disque utilise une surfaces d'étanchéité et d'étanchéité à double disque est fabriquée à partir d'alliage ou de céramique résistant à l'usure. Le sceau est à 100% étanche à l'air et la valve atteint une longue durée de vie, en particulier dans les applications. Par conséquent, la fiabilité globale du système augmente considérablement.

Performance opérationnelle

Lorsque l'air est introduit dans le port de cylindre supérieur, la tige de piston pousse le double disque vers le bas et la valve est fermée. Lorsque l'air est introduit dans le port de cylindre inférieur, la tige de piston pousse le double disque et la valve est ouverte. Le ressort de compression placé entre les disques et le cycle de joint, oblige les disques aux disques contre l'anneau d'étanchéité, et permette également le mouvement vertical des disques, ce qui aide à compenser l'expansion thermique et la contraction des pièces et assurer un joint étanche à l'air dans toutes les conditions. Lors de l'actionnement de la valve, le double disque tourne vers les laps et polir les surfaces d'étanchéité. Lorsque le produit traverse la vanne, tout matériau entrant dans la chambre intérieure est supprimé par l'action du flux de vortex. Par conséquent, la valve est autonettoyante. Une purge d'air supplémentaire peut être fournie pour assurer des performances de nettoyage. Toutes ces caractéristiques garantissent un long service pour la valve et augmentent la fiabilité de votre système.

Applications

Toute poussière, poudre et produits granulaires dans les centrales électriques au charbon, les fonderies, les usines de fer et d'acier, les industries pharmaceutiques et chimiques.

Paramètres techniques

Pression opérationnelle maximale: 1,0 MPA

Pression de test maximale: 1,5 MPA

Température de fonctionnement: ＜ 200 ℃

Pression de test de fuite: 1.1MPA

Installation et application

1. Avant l'installation, assurez-vous que l'actionneur pneumatique est exempt de défauts comme la rupture et la concave.

2. Assurez-vous que la bride articulaire, la longueur structurelle, la pression de fonctionnement maximale et le diamètre nominal sont accordés aux exigences.

3. Pendant l'installation, pas autorisé à réajuster les goujons et les noix qui ont été fixés à l'origine. Alignez le centre de deux pipelines et diamètre de la valve à coaxial. Gardez la surface de la bride à plat. Appliquer uniformément la force pour serrer le boulon.

4. Après l'installation, introduisez l'air des ports de cylindre supérieur et inférieur pour voir si la vanne peut être normalement ouverte ou fermée.

5. jouent le commutateur de contrôle (s'il existait) pour voir s'il est fixé de manière fiable, si son paramètre est accordé avec la source d'alimentation d'accès, et s'il peut fonctionner correctement dans des conditions d'ouverture complètes et de fermeture complètes.

Méthode de dépannage

Dimension d'installation, dessin de contour

Pièces et matériaux principaux
