Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Les spécifications
Numéro de modèle :
20-350mm
Lieu d'origine :
Chine
Quantité minimale de commande :
1
Conditions de paiement :
t/t
Capacité à fournir :
30 unités/année
Délai de livraison :
60 jours
Détails de l'emballage :
Emballage standard
Je me fous de toi. :
À vis unique
Personnalisé :
Personnalisé
Application du projet :
Utilisé pour les égouts et le drainage en ville
Appliquer à :
Pièces d'isolation flexibles ou d'isolation rigide
Définition
Ligne de production intégrée de tuyaux isolés en PU flexible/rigide renforcé de fibres PERT
Description du produit
La ligne de production adopte une technologie de pointe internationale, combinant l'automatisation moderne avec des processus de production efficaces, ce qui peut améliorer considérablement l'efficacité de la production et réduire les coûts de production. Elle offre de bonnes performances d'étanchéité, sans corrosion chimique ni oxydation dans le tube interne.

Qu'est-ce que l'isolation en mousse de polyuréthane PERT tuyau?
Le tuyau d'isolation PERT en polyuréthane est appelé tuyau d'isolation flexible à l'international, le nom standard chinois est tuyau de chauffage enterré directement à basse température en polyéthylène résistant à la chaleur de type II (PE-RTII).

Flux de processus de la ligne de production de tuyaux d'isolation flexible PERT en une seule étape :

Tuyau porteur vers le haut--tirage vers la ligne--capture du tuyau connexion--transport vers l'avant---mettre dans dispositif de film d'étanchéité et de recouvrement--moussage--durcissement de la mousse ---extrusion de la gaine en PE--aspiration sous vide --refroidissement par pulvérisation--vérification de l'épissure--coupe de l'épissure--hors tuyau--hors tuyau vers le bas
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres

Composition de la ligne de production
La ligne de production de tuyaux pré-isolés flexibles se compose des éléments suivants composants:

1) Ligne de production pour tuyau de pression interne (PERT, PEX)
2) Dispositif de déroulement du tuyau interne
3) Dispositif d'alimentation des tuyaux
4) Convoyeur
5) Dispositif de centrage des tuyaux
6) Préchauffage et contrôle de la température
7) Dispositif d'alimentation en film
8) Machine à mousser de haute précision
9) Machine de formage avec contrôle de la température
6) Extrudeuse pour tuyau de gainage et refroidissement à l'eau
7) Dispositif d'extraction
8) Enrouleur

Le système se compose de trois couches intégrées :
Tuyau de service interne (matériau PE-Xa ou PE-RT II)
Couche d'isolation en mousse de polyuréthane
Gaine de protection extérieure en PEHD

Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
  1. Tuyau de travail PERT ; 2- Tuyau de protection ; 3-Tuyau isolé ; 4-Support ;
  2. d1- Diamètre extérieur du tuyau de protection ; e1- Épaisseur de paroi du tuyau de protection ; e2- Épaisseur de la couche d'isolation ;
  3. dn- Diamètre nominal du tuyau de travail ; en- Épaisseur nominale du tube de travail.
Caractéristiques

Haute résistance à la chaleur : peut supporter des températures de fonctionnement continues allant jusqu'à 110 °C.
Propre et sûr : paroi interne lisse, exempte d'impuretés ou de contaminants.
Applications de chauffage intelligentes : permet un fonctionnement automatisé et sans surveillance des systèmes de chauffage.
Efficacité énergétique : idéal pour les systèmes à basse température utilisant de l'eau d'alimentation à 60 °C et de l'eau de retour à 45 °C, répondant aux exigences modernes en matière d'économie d'énergie.
Construction rentable : réduit les travaux d'excavation de 40 %, ce qui réduit considérablement les coûts de construction civile.
Économie de matériaux :
Jusqu'à 15 % d'utilisation de matériaux en moins par rapport au PE-RT I
Jusqu'à 30 % d'utilisation de matériaux en moins par rapport au PP-R
Épaisseur de paroi plus fine à la même pression nominale, sans compromettre la résistance

Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres



Comparaison entre le tuyau d'isolation PE-RTII et le tuyau d'isolation ordinaire
Image Poids/m Coût du projet Longueur du tuyau
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Léger
Faible
illimité
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres

Poids

Élevé

Longueur fixe
Paramètres techniques

Modèle Plage de diamètres (mm) Modèle d'extrudeuse Puissance de l'extrudeuse (kW) Capacité de l'extrudeuse (kg/h)
PERT-110 20-110 60/33 150 180
PERT-250 75-250 75/35 220 250
PERT-350 160-350 90/33 260 500
Scénarios d'application
Réseaux de chauffage et de refroidissement urbains
Canalisations de bâtiments résidentiels et commerciaux
Systèmes de tuyauterie industriels
Transport de fluides chauds et froids
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres

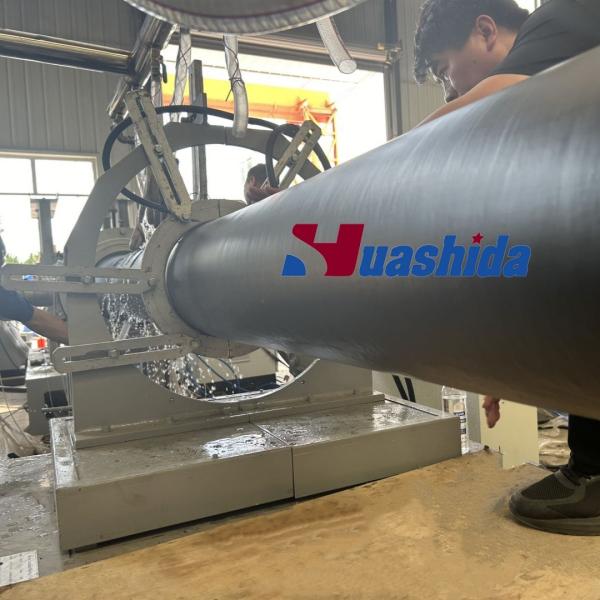

Présentation des tuyaux finis
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
Schéma de la scène de construction
Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres

Salon commercial international

Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres

Certifications

Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres

Cas clients


Ligne de production intégrée de tubes isolés PU flexibles / rigides renforcés de fibres
