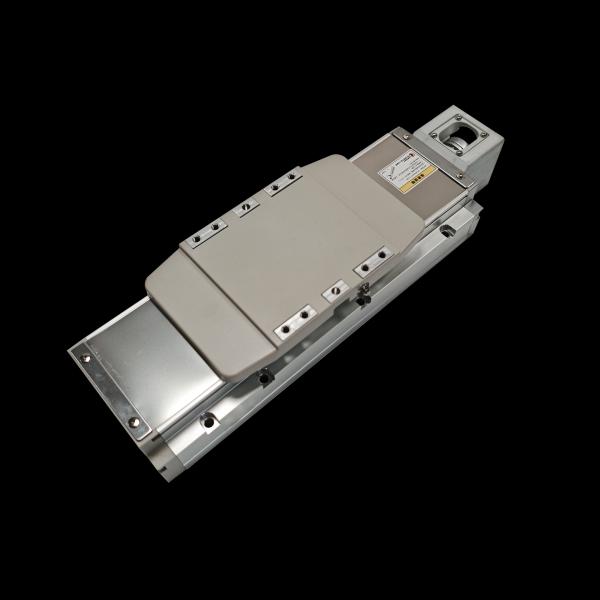

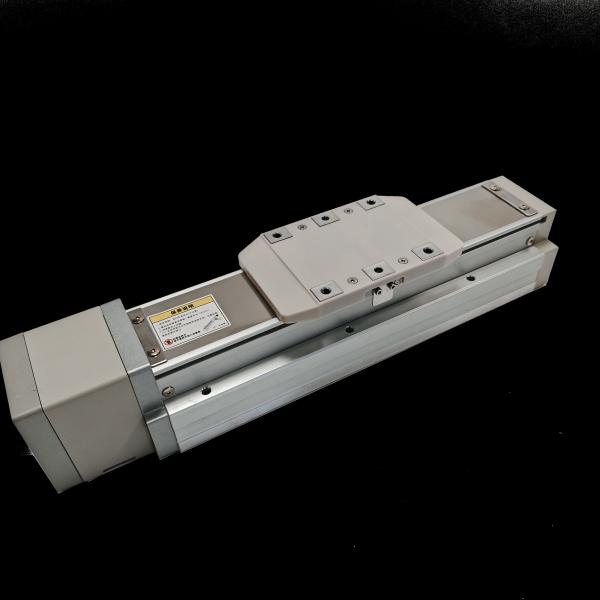

Protection efficace contre la poussière Positionnement précis Série MK Glissière à courroie synchrone standard européen Supporte les charges lourdes

Mise en œuvre efficace dans de multiples secteurs

• Logistique et entreposage: Dans les centres de tri de commerce électronique transfrontaliers, les glissières MK avec une course de 5000 mm entraînent des chariots de tri à 2 m/s. Leur capacité de charge de 200 kg gère facilement les cartons pleins, tandis que la précision de ±0,1 mm assure un alignement précis aux stations de numérisation, augmentant l'efficacité de 30 % par rapport aux convoyeurs à chaîne traditionnels.
• Assemblage automobile: Aux postes de travail des châssis, les glissières MK avec une capacité de charge verticale de 50 kg forment des systèmes en porte-à-faux avec des bras robotisés, responsables du transfert des composants du moteur. Les interfaces standard européennes permettent une intégration rapide avec les robots KUKA existants, réduisant les cycles de modification des chaînes de production.
• Fabrication électronique: Dans les ateliers de vieillissement des panneaux LCD, les glissières MK avec une course de 1000 mm forment des lignes de convoyeur circulaires. Leur capacité de charge de 50 kg prend en charge les mouvements à haute fréquence des gabarits de levage, et la précision de ±0,1 mm garantit un arrimage fiable entre les panneaux et les interfaces de test, répondant aux exigences d'un fonctionnement continu 24 heures sur 24.

Trois principaux avantages techniques

• Positionnement de haute précision: Équipé de courroies synchrones haute tension PM et de poulies usinées avec précision, associé à un contrôle en boucle fermée servo, il atteint de manière stable un positionnement répétitif de ±0,1 mm sur toute la course, idéal pour des scénarios tels que l'étiquetage automatique et le transfert de pièces.
• Forte capacité de charge horizontale: Doté d'une disposition parallèle à double rail de guidage et de curseurs en alliage d'aluminium épaissi, il offre une charge dynamique horizontale allant jusqu'à 200 kg, capable de transporter des composants lourds tels que des boîtes de vitesses automobiles, offrant une capacité de charge supérieure de 40 % à celle des glissières à un seul rail traditionnelles.
• Fonctionnement vertical stable: Structures de freinage anti-chute intégrées, combinées à la technologie de précharge des rails de guidage, suppriment efficacement les tremblements pendant le levage. Il maintient la stabilité sous des charges verticales maximales de 50 kg, ce qui le rend adapté aux applications telles que le chargement/déchargement automatique et l'empilage d'entrepôt stéréoscopique.

• ※ Base Spécifications MK110
  Spécification	Vitesse du moteur (tr/min)			10:1	15:1			20:1
  	Vitesse maximale (mm/s)*1			1250	833			625
  	Charge maximale (kg)		Horizontal	100	150			200
  			Vertical*2	23	36			50
  	Précision de positionnement répétable (mm)			±0,1
  	Poussée nominale (N)			765
  	Course standard (mm)*3			100-6000mm/intervalle de 100
  Composant	Capacité du servomoteur CA (W)			750
  	Largeur de la courroie (mm)			50
  	Glissière linéaire à haute rigidité (mm)			W23XH18
  	Capteur d'origine	Fiche		PM-T45(NPN)

• Type	Vitesse du moteur (tr/min)	Vitesse maximale (mm/s)*1	Charge maximale (kg)		Précision de positionnement répétable (mm)	Poussée nominale (N)	Course standard (mm)*3	Capacité du servomoteur CA (W)	Largeur de la courroie (mm)	Glissière linéaire à haute rigidité (mm)	Capteur d'origine
  											Fiche
  			Horizontal	Vertical*2
  MK65	3:1	1833	30	9	±0,1	220	100-6000mm/intervalle de 100mm	400	32	W15XH12.5	PM-T45(NPN)
  	5:1	1100	45	15
  	7:1	785	55	16
  	10:1	550	60	17
  MK85	5:1	2000	40	14	±0,1	340	100-6000mm/intervalle de 100	750	46	W20XH15	PM-T45(NPN)
  	7:1	1428	60	21
  	10:1	1000	100	24
  MK110	10:1	1250	100	23	±0,1	765	100-6000mm/intervalle de 100	750	50	W23XH18	PM-T45(NPN)
  	15:1	833	150	36
  	20:1	625	200	50
