Servo moteur industriel SGMPH-15A1A-YR11 Yaskawa électrique1500W 200V 7,5V

Détails rapides

1. Puissance: 1500 W
2. Voltage: 200 V
3. Courant: 7,5 A

Définition

• Yaskawa électrique
• Servo moteur à courant alternatif
• Servomotors

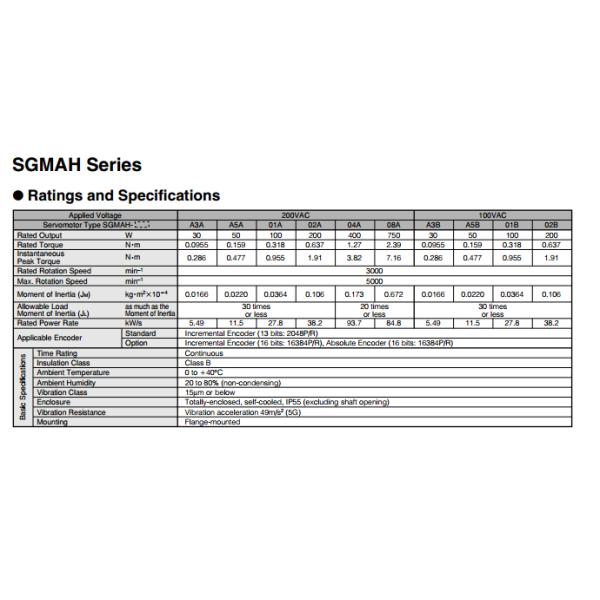

Les spécifications

Début et arrêt

Le temps de démarrage du moteur (tr) et le temps d'arrêt (tf) sous une charge constante sont calculés selon les formules suivantes.

NM: régime du moteur (min-1)

JM: moment d'inertie du rotor du moteur (kgxm2)

JL: Charge convertie en moment d'inertie de l'arbre (kgxm2)

TPM: couple de pointe instantané du moteur lorsqu'il est combiné avec un SERVOPACK (Nxm)

TL: couple de charge (Nxm)

Moment de charge d'inertie

La taille du moment d'inertie de charge admissible d'un servomoteur dépend de la capacité et est limitée à 5 à 30 fois l'inertie du moteur.Cette valeur est fournie strictement à titre indicatif et les résultats peuvent varier en fonction des conditions d'entraînement des servomoteurs.Une alarme de surtension est susceptible de se produire pendant la décélération si le moment de charge d'inertie dépasse le moment de charge d'inertie admissible.Les SERVOPACK équipés d'une résistance régénératrice intégrée peuvent générer une alarme de surcharge de régénérationSi cela se produit, procédez à l'une des étapes suivantes.

Réduisez le couple.

• Réduire la vitesse de décélération.

• Réduire le régime maximal du moteur.

• Installez une résistance régénératrice montée à l'extérieur si l'alarme ne peut pas être dégagée.

Les résistances régénératrices ne sont pas intégrées dans les SERVOPACK de 200 V pour 50 W à 400 W et de 100 V pour 50 W à 400 W. The following figures show the tentative relationship between the load moment of inertia and motor speed using an example with a load moment of inertia 10 to 30 times the load moment of inertia at the motor shaft. External regenerative resistors are required when this condition is exceeded or if the allowable loss capacity (W) of the built-in regenerative resistor is exceeded due to regenerative drive conditions when a regenerative resistor is already built in.
