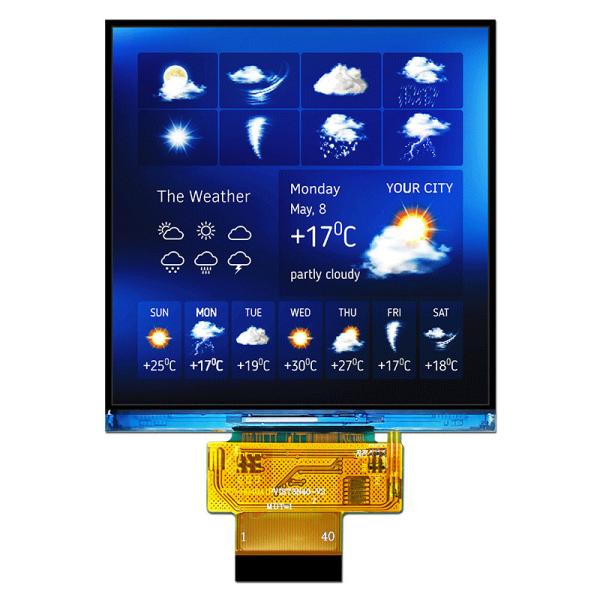

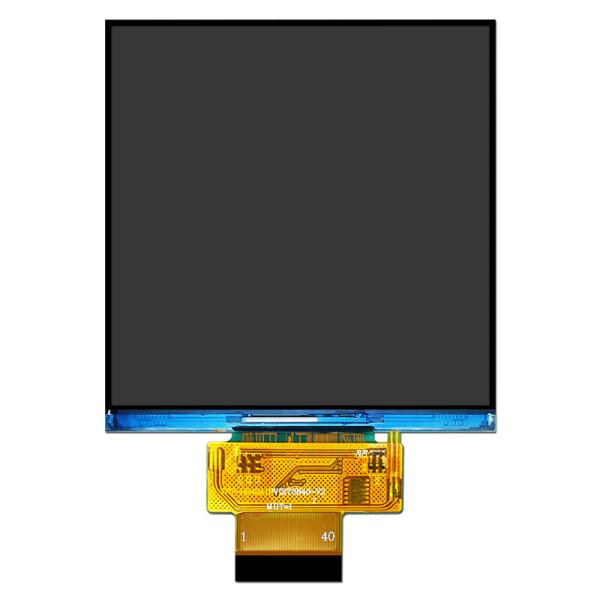

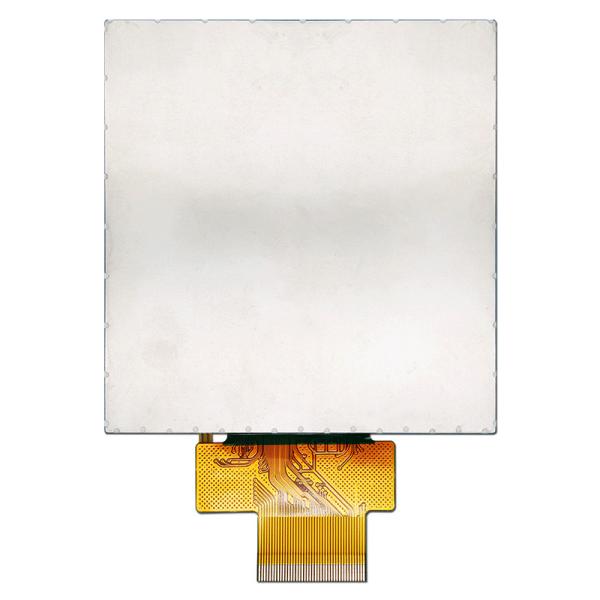

4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
Les spécifications
Number modèle :
TFT-H040A1PVIST5N40
Point d'origine :
Dongguan, Chine
MOQ :
2
Conditions de paiement :
LC, D/A, T/T, D/P, Western Union, MoneyGram
Capacité d'approvisionnement :
99999
Délai de livraison :
25 jours
Définition

4 affichage SPI RVB ST7701S/TFT-H040A1PVIST5N40 de pouce 480x480 Dots Square TFT LCD

Paramètres de produit
Taille d'affichage (millimètre) - 4 pouces
Dimensions efficaces millimètre - 71,86 (H) X 70,18 (V)
Angle - plein angle
Numéro de borne de méthode de connexion - 40PIN
Interface - 18 bit RGB+SPI
La température fonctionnante - -20~70℃
Tension d'alimentation - 2.8V
Modèle de puce de conducteur - ST7701S

Caractéristique générale

Article

Valeur standard

Unité
Taille d'affichage 4,0 Pouce
Nombre de pixels 480 (H)* 3 (RVB) * 480 (V) points
Secteur actif 71,86 (H)* 70,18 (V) millimètre

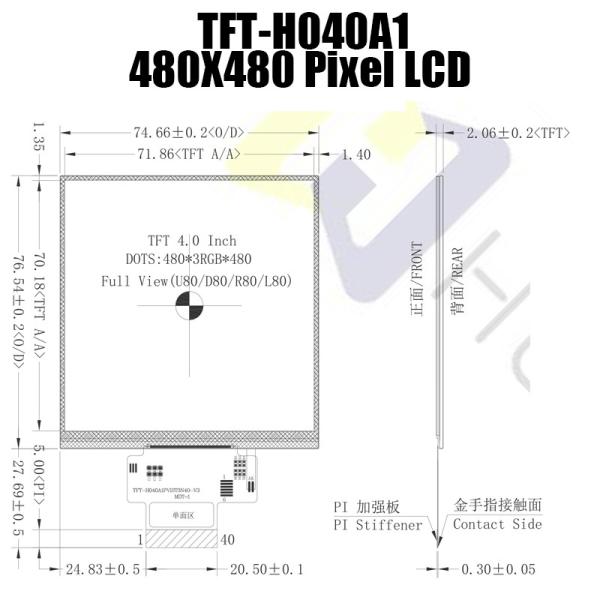

Dimension d'ensemble

74,66 (H) * 76,54 (V) * 2,06 (D)

millimètre
Direction de visionnement PLEINE heure -
Interface de TFT

18 bit RGB+SPI

(Transférez 9b_SPI (la chute))

 -
Conducteur IC de TFT ST7701S -

Conducteur Condition de TFT

 VCI=2.8V (type) V
Backlight-1

Manières blanches de la publication périodique 2 de LED/8 PCS/4 LED parallèles

 -
Écran tactile Sans TP -
Conducteur IC de PCT FT6336U -
Conducteur Condition de PCT VDD=3.3V (type) V
La température d'opération -20 | 70

℃
Température de stockage -30 | 80

℃


TFT Pin Description

Pin NON. Symbole Description
1 LÉDA Anode de LED
2~3 LEDK Cathode de LED
4 LA terre La terre
5 VCI Puissance de Digital

6

RESX

- L'entrée remise à zéro externe
- Initialise la puce avec une basse entrée. Soyez sûr d'exécuter a puissance-sur la remise après avoir assuré la puissance.
7~8 OR Ne pas se relier
9 SPI-SDA Goupille bidirectionnelle d'entrée-sortie de données périodiques pour SPI
10 SPI-SCL Entrée d'horloge périodique pour l'interface de SPI.

11

SPI-CS

Un signal choisi de puce

LA terre : la puce est choisie et accessible

VCI : la puce n'est pas choisie et non accessible
12 DCLK Goupille d'entrée d'horloge de pixel
13 REPAIRE Entrée de données permettre. L'accès d'affichage est permis quand le De est « L ».
14 VSD Signal de synchronisation verticale.
15 HSD Signal de synchronisation horizontale.
16~21 DB0~5 Bus de données bleu.
22~27 DG0~5 Bus de données vert.
28~33 DR0~5 Bus de données rouge.
34 LA terre La terre
35 CTP-INT L'interruption de PCT a lu le signal. Sinon utilisé, laissez cette goupille ouverte.
36 CTP-SDA Signal de données de PCT IIC. Sinon utilisé, laissez cette goupille ouverte.
37 CTP-SCL Signal d'horloge de PCT IIC. Sinon utilisé, laissez cette goupille ouverte.
38 CTP-RTN Signal "Reset" de PCT. Sinon utilisé, laissez cette goupille ouverte.
39 CTP-VDD Alimentation d'énergie de PCT. Sinon utilisé, laissez cette goupille ouverte.
40 CTP-GND La PCT a rectifié a sinon utilisé, a laissé cette goupille ouverte.

Mot-clé de recherche : le tft 4, le tft 4", l'affichage à cristaux liquides de 4 tft, 4" le tft 4, l'affichage à cristaux liquides de tft de 4 pouces, l'affichage à cristaux liquides 4, l'affichage de 4 tft, 4" de tft affichage de tft, affichage de tft de 4 pouces, l'affichage 4, tft de tft montrent 4", l'affichage à cristaux liquides 4


4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
4 lumière du soleil SPI lisible RVB ST7701S d'affichage de pouce 480x480 Dots Square TFT LCD
SPEC-H040A1-V3-0.pdf
