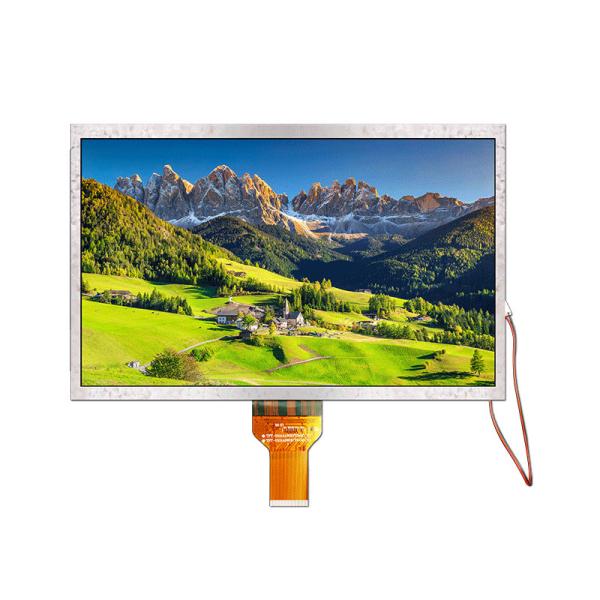

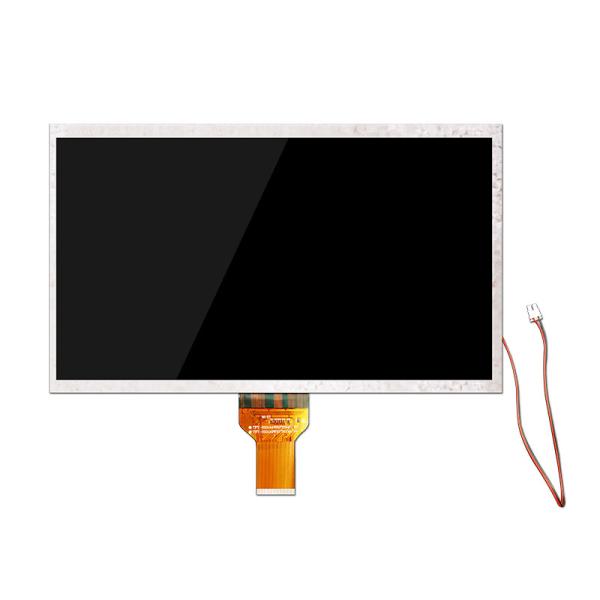

10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
Les spécifications
Number modèle :
TFT-H101A9WSIFTKN40
Point d'origine :
Dongguan, Chine
MOQ :
2
Conditions de paiement :
LC, D/A, T/T, D/P, Western Union, MoneyGram
Capacité d'approvisionnement :
99999
Délai de livraison :
25 jours
Définition

10,1 intense luminosité LVDS IPS TFT Display/EK79001+EK73215/H101A9WSIFTKN40 de pouce 1024x600

Paramètres de produit
Dimensions (millimètre) - 235.00x143.00x 6,95
Taille d'affichage (millimètre) - 10,1 pouces
Taille efficace millimètre - 222.72x125.28
Perspective - pleine perspective
Numéro de borne de méthode de connexion - 40PIN
Méthode d'interface - LVDS
La température fonctionnante - -20~70℃
Tension d'alimentation - 3.3V

Caractéristique générale

ArticleValeur standardUnité
Taille d'affichage10,1Pouce
Nombre de pixels1024 (H)*3 (RVB) * 600 (V)points
Secteur actif222,72 (H)* 125,28 (V)millimètre
Dimension d'ensemble

235,00 (H) * 143,00 (V) * 5,30 (D)

millimètre
Direction de visionnementPLEINE heure-
Interface de TFT

LVDS

-
Conducteur IC de TFTEK79001+EK73215-

Conducteur Condition de TFT

VCI=3.3V (type)V
Contre-jour

Manières blanches de la publication périodique 7 de LED/42 PCS/6 LED parallèles

-
Écran tactileSans TP-
Conducteur IC de PCT -
Conducteur Condition de PCTVDD=3.3V (type)伏 V
La température d'opération-20 | 70

摄氏度
℃

Température de stockage-30 | 80

摄氏度
℃


TFT Pin Description

Pin NON.SymboleDescription
1VCOMTension commune d'électrode de TFT
2~3VCIPuissance de Digital
4ORAucun reliez

5

RESX

Goupille remise à zéro globale. Le bas actif pour entrer dans l'état remis à zéro. A habituellement tiré haut.

Pour la stabilité, un circuit de retard de RC doit être relié

extérieurement. (Retard VCI de RESX plus grand que 1ms)


6

STBYB

Le mode veille, tirent normalement haut. STBYB = « VCI », fonctionnement normal STBYB = la « terre », mode veille
7LA terreLa terre
8D0NDonnées différentielles négatives de LVDS
9D0PDonnées différentielles positives de LVDS
10LA terreLa terre
11D1NDonnées différentielles négatives de LVDS
12D1PDonnées différentielles positives de LVDS
13LA terreLa terre
14D2NDonnées différentielles négatives de LVDS
15D2PDonnées différentielles positives de LVDS
16LA terreLa terre
17DCKNHorloge différentielle négative de LVDS
18DCKPHorloge différentielle positive de LVDS
19LA terreLa terre
20D3NDonnées différentielles négatives de LVDS
21D3PDonnées différentielles positives de LVDS
22LA terreLa terre
23~24ORAucun reliez
25LA terreLa terre
26~27ORAucun reliez

28

HSD

Sélection de voie de transmission de données STBYB = « VCI », bit 6 STBYB = la « terre », bit 8
29AVDDPuissance analogue
30LA terreLa terre
31~32LEDKCathode de LED, non reliée ici

33

L/R

Goupille horizontale L/R= « VCI » de contrôle de direction du balayage, de gauche à droite (défaut) L/R= la « terre », de droite à gauche

34

U/D

Goupille verticale U/D= « VCI » de contrôle de direction du balayage, de vers le bas pour se lever.

U/D= la « terre », de jusqu'à vers le bas. (Défaut)

35VGLPorte de TFT OUTRE de tension
36~37ORAucun reliez
38VGHPorte de TFT SUR la tension
39~40LÉDAAnode de LED, non reliée ici

Mot-clé de recherche : tft 10,1 », 10,1 affichage à cristaux liquides de tft, 10,1 » affichages à cristaux liquides de tft, affichage à cristaux liquides de tft de 10,1 pouces, affichage à cristaux liquides 10,1, 10,1 affichages de tft, 10,1 » affichages de tft, affichage de tft de 10,1 pouces, affichage 10,1 de tft de tft », affichage à cristaux liquides 10,1 de tft

10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
10,1 pouces LVDS IPS TFT LCD 1024x600 EK79001 EK73215 pour l'affichage industriel
TFT-H101A9.pdf
