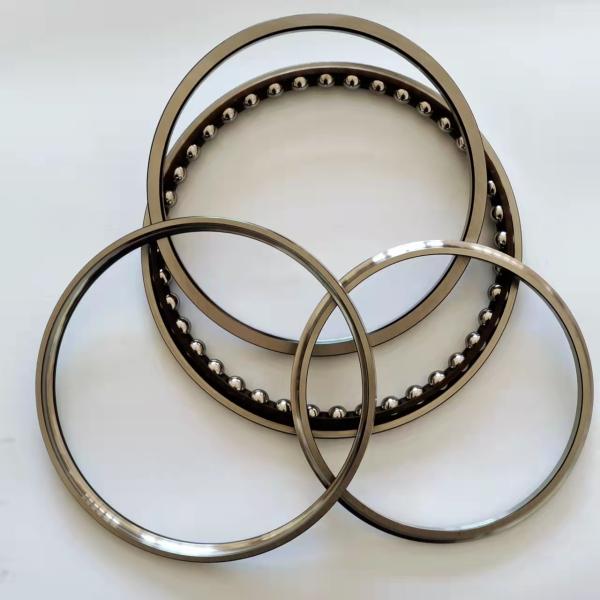

BA246 2A roulement à chenilles 246×313×33 mm pour les excavatrices de construction

Paramètres de base

1. Type et structure
   Un roulement à bille à une rangée, composé d'un anneau intérieur, d'un anneau extérieur, d'éléments de roulement (boules d'acier) et d'une cage, doté d'une conception à haute rigidité et à faible frottement."246" correspond à un diamètre intérieur de 246 mm, et "2A" indique une structure étanche ou renforcée à deux rangées.
2. Paramètres dimensionnels
   • Diamètre intérieur: 246 mm
   • Diamètre extérieur: 313 mm
   • Épaisseur: 33 mm
     Convient pour des besoins d'espace compact et capable d'une transmission à forte charge.
3. Matériel et procédé
   Fabriqué en acier contenant du chrome à haute teneur en carbone (par exemple, GCr15), soumis à l'éteinte et au trempage.La précision de la piste est supérieure à la classe P5, rugosité de surface Ra≤0,1μm et coefficient de frottement ≤0.0015.

II. Indicateurs de performance

1. Capacité de charge
   • Le système de freinage doit être équipé d'un dispositif de freinage de type S.
   • Temps de renversement: 3500 kN·m
     Capables de résister à de fortes charges d'impact pendant le fonctionnement des machines de construction.
2. Séchage et lubrification
   • Structure d'étanchéité: étanchéité en caoutchouc nitrile à double lèvre (2RS) combinée à une conception antipoussière labyrinthique, bloquant efficacement la poussière et l'eau boueuse.
   • Système de lubrification: graisse à base de lithium intégrée (NLGI de catégorie 2), plage de température de fonctionnement de -30°C à +120°C, sans entretien pendant toute la durée de vie.
3. Paramètres de fiabilité
   • Précision de rotation: ≤ 0,05 mm (le montage par prélèvement élimine le dégagement)
   • Vibration et bruit: la précision de la piste de course de classe P5 réduit le bruit de fonctionnement de plus de 15 dB
   • Résistance aux chocs: Capable de résister à un choc instantané de 3 fois la charge nominale

III. Caractéristiques d'utilisation

1. Applications typiques
   • Machines et appareils de construction: réducteurs de déplacement des excavatrices, plates-formes rotatives de grues moyennes et petites
   • Machines minières: essieux de direction des camions miniers, groupes de roues mobiles des grues de porte-avions
   • Conditions de travail particulières: environnements poussiéreux (classe de protection IP67), régions extrêmement froides à -40°C (grease à basse température en option)
2. Exigences relatives à l'installation
   • Outils d'installation: Outils hydrauliques spéciaux nécessaires pour éviter les dommages causés par le martellement sur la voie de roulement
   • Préchargement des boulons: le couple recommandé pour les boulons M24 est de 450 N·m (réquis de serrage dans les gradients de couple)
   • Coaxialité: après installation, vérifier le débit de l'anneau intérieur/extérieur ≤ 0,08 mm
3. Normes de maintenance
   • Intervalle de lubrification: remplir la graisse toutes les 2000 heures dans des conditions de travail normales
   • Inspection des phoques: vérifier l'usure des lèvres des phoques toutes les 500 heures
   • Prévision de la durée de vie: estimation de la durée de vie restante en saisissant des données sur les conditions de travail (vitesse de rotation, charge, température) dans des outils en ligne

IV. Alternatives techniques

1. Références de modèles équivalents
   • Modèle A: dimensions 246×313×33, capacité de charge jusqu'à 95% (adapté aux conditions de travail standard)
   • Modèle B: structure ZKLN246313.2RS, grade d'étanchéité amélioré à IP69K (convient pour les environnements extrêmement froids/poussiéreux)
2. Alternatives de rendement
   • Type à grande vitesse: personnalisable selon la précision de la classe P4, vitesse de rotation maximale augmentée à 120 r/min.
   • Type de longue durée de vie: en utilisant un matériau en acier carburé, durée de vie nominale allongée à L10=5000 heures

V. Inspection et certification

1. Inspection de l'usine
   • Points d'inspection à 100%: dureté de la piste, dégagement, performances d'étanchéité
   • Éléments d'inspection de l'échantillonnage: essai de charge dynamique (échantillonnage de 3% par lot), essai de durée de vie (≥100 heures)
2. Normes de certification
   • Conforme à la norme ISO 104 (série BA non normalisée)
   • Certifications facultatives: certification CE (directive sur les équipements sous pression), certification environnementale RoHS
