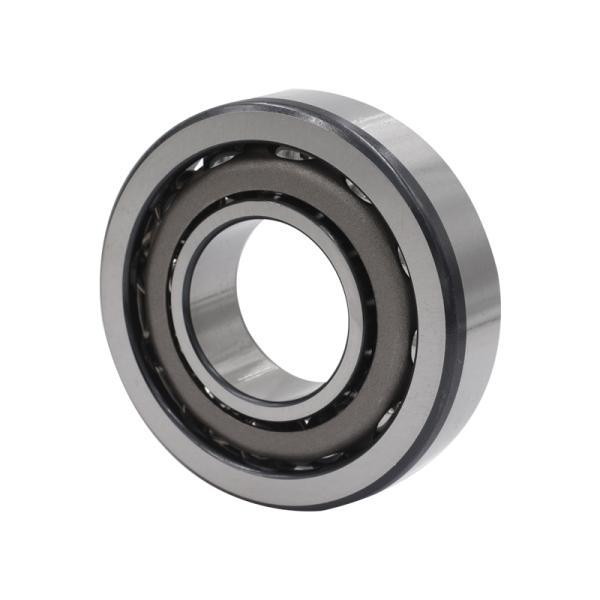

7215AC roulement à billes de contact angulaire de haute précision

Paramètres de base

• Diamètre du forage (d): 75 mm
• Diamètre extérieur (D)Je vous en prie.
• Largeur (B)25 mm
• Angle de contact25° (le suffixe "AC" désigne l'angle standard)
• Le poids:environ 3,6 à 3,8 kg (gamme typique)

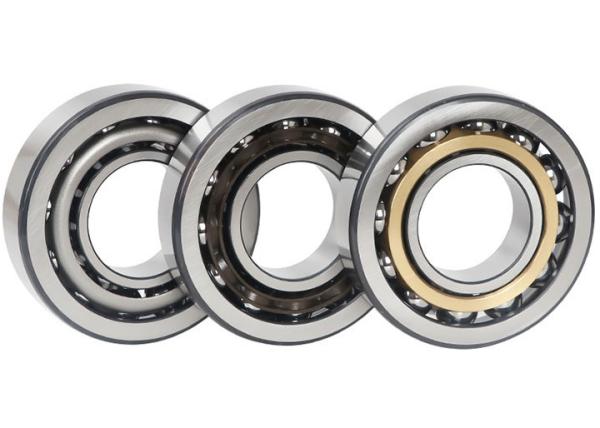

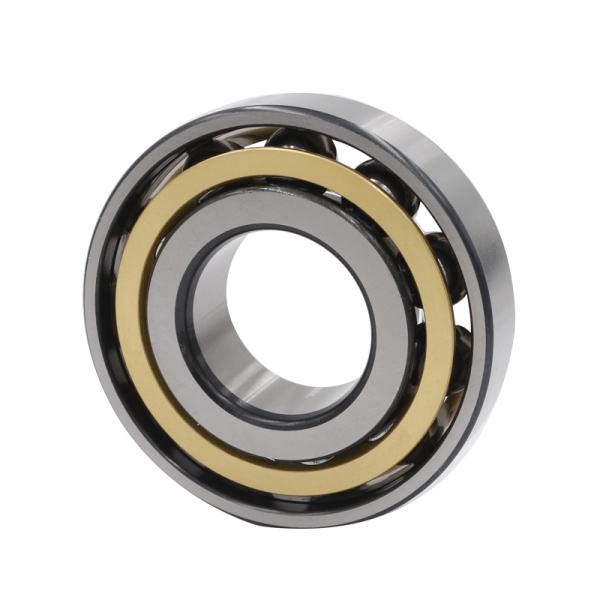

• La structure:Conception à rangée unique, non séparable, avec anneau intérieur/extérieur et assemblage à bille.Options de cageIl s' agit notamment de l' acier pressé (étampage en acier J) pour les charges lourdes ou de la cage solide en laiton pour la stabilité à grande vitesse.

Spécifications de performance de base

1. Capacité de charge
   • Le niveau de charge dynamique (Cr):79~83kN (plage typique, varie selon le fabricant)
   • Le nombre de fois où le véhicule doit être chargé par le conducteur:68.5 à 70 kN (plage typique)
   • Matériel:GCr15/SUJ2 acier à roulement au chrome à haute teneur en carbone (HRC58-62), avec option d' acier inoxydable (SUS440C) ou de céramique (boules Si3N4) pour les environnements corrosifs ou à grande vitesse.
2. Vitesse et précision
   • Vitesse limite:
     • Lubrifiée par graisse: 4300 à 4800 tr/min (plage typique)
     • Lubrifié à l'huile: 5 800 à 6 300 tr/min (optimisé pour un fonctionnement continu)
   • Classe de précision:P0 standard (personnalisable à P5/P4 pour les broches des machines-outils ou la robotique).
3. Caractéristiques techniques
   • Capacité de charge axiale-radiale:supporte des charges radiales combinées et une poussée axiale unidirectionnelle.
   • Conception de la réduction du frottement:La géométrie optimisée de la piste réduit la production de chaleur lors d'une rotation à grande vitesse.

Adaptabilité structurelle et environnementale

• Compatibilité de tolérance:
  • Pour les véhicules à moteur à combustion
  • Le logement: J7
• Plage de température:
  • Norme: -20°C à 120°C
  • Variantes à haute température: jusqu' à 300 ° C avec des composants céramiques et des lubrifiants spécialisés.
• Options de scellement:
  • Conception ouverte (norme)
  • Optionnellement 2RS (sérailles en caoutchouc) ou ZZ (boucliers métalliques) pour la protection contre la poussière et l'humidité.

Applications typiques

1. Machinerie industrielle
   • Boîtes de vitessesTraite les charges radiales dans les trains de propulsion des équipements miniers, de construction et agricoles.
   • Pompes et compresseurs: Résiste à la pression des fluides dans les systèmes de traitement de l'eau ou de traitement des huiles et gaz.
   • Les éoliennes sont équipées d'un moteur à décharge: Prend en charge des charges dynamiques dans les générateurs éoliens de 1,5 MW +.
2. Les transports
   • Transmissions automobiles:Utilisé dans les différentiels de voitures particulières ou de camions légers.
   • Boîtes de vitesses de marine: Variantes résistantes à la corrosion (SUS440C) pour les environnements d'eau salée.
3. Équipement de précision
   • Machines pour le traitement des déchets: Fournit une rigidité pour les opérations de fraisage et de tournage (précision P5 personnalisée).
   • Robots industrielsPermet un positionnement précis dans les armes robotisées jusqu' à 300 kg.

Directives relatives à l'entretien et à la lubrification

• Lubrification:
  • Graisse:Graisse à base de lithium (NLGI 2) avec 15% à 20% de remplissage des cavités; graisse polyuréatique synthétique recommandée pour des températures > 120°C.
  • Huile de pétrole:Systèmes d'huile de circulation avec des huiles ISO VG 32-46 pour les applications à grande vitesse pour améliorer la dissipation de chaleur.
• Les intervalles d'inspection:
  • Surveiller les vibrations et la température toutes les 8 à 10 heures dans les cycles de travail lourd.
  • Le lubrifiant doit être remplacé toutes les 3 000 à 6 000 heures selon la gravité de la charge.

Certifications et compatibilité

• Conformité aux normes: Répond à la norme ISO 9001:2015 et aux normes de l'industrie (par exemple, ISO 281 pour les capacités de charge).
• Compatibilité entre marques:Interchangeable avec des modèles standard équivalents de marques comme NSK, SKF et NACHI.

Options de personnalisation

1. Améliorations matérielles
   • Variantes en céramique:Céramique complète (boules Si3N4) pour applications non magnétiques ou à grande vitesse (charge dynamique: ~55kN, charge statique: ~48kN).
   • d'acier inoxydable:SUS440C pour les environnements marins ou de traitement chimique (résistance à la corrosion jusqu'à 800 heures dans les essais de pulvérisation de sel).
2. Configurations spéciales
   • Couches phosphatantes: Améliore la résistance à l'usure dans des conditions poussiéreuses ou abrasives.
   • Numéros de pièces gravées au laser: Améliore la traçabilité dans les applications d'infrastructures critiques.

Résumé

Le roulement à billes de contact angulaire 7215AC équilibre la capacité de charge élevée (jusqu'à 83 kN dynamique), la précision et l'adaptabilité, ce qui le rend idéal pour les industries de charge moyenne à lourde, le transport,et équipements de précisionSa conception standardisée simplifie l'installation, tandis que les options de matériaux et d'étanchéité étendent la facilité d'utilisation dans divers environnements.il offre des performances fiables en charge élevée, les scénarios à grande vitesse.
