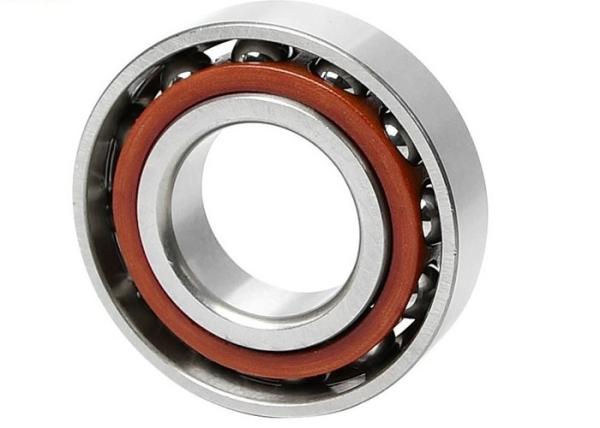

Roulement à billes à contact oblique 7307AC Haute performance de précision à grande vitesse pour équipements de précision

Paramètres de base

• Diamètre d'alésage (d):35mm
• Diamètre extérieur (D):80mm
• Largeur (B):21mm
• Angle de contact:25° (le suffixe "AC" indique l'angle standard)
• Poids:Environ 0,47 kg
• Structure:Conception à une rangée, non séparable avec bagues intérieure/extérieure et ensemble de billes

Spécifications de performance de base

1. Capacité de charge
   • Charge dynamique nominale (Cr):38,2~40kN
   • Charge statique nominale (C0r):24,9~26,3kN
   • Matériau:Acier à roulement au chrome à haute teneur en carbone GCr15/SUJ2, traité thermiquement pour obtenir une dureté de surface de HRC58-62
2. Vitesse et précision
   • Vitesse limite:
     • Graisse : 7 500~8 000 tr/min
     • Huile : 10 000~11 000 tr/min
   • Classe de précision:P0 standard (personnalisable en P5 pour les applications de haute précision)
3. Caractéristiques techniques
   • Capacité de charge axiale-radiale:Supporte les charges radiales combinées et les charges axiales unidirectionnelles ; une installation par paire (par exemple, dos à dos ou face à face) est requise pour les charges axiales bidirectionnelles
   • Stabilité à grande vitesse:La géométrie optimisée des chemins de roulement et la conception de cage à faible friction (par exemple, estampage en acier J) permettent un fonctionnement en douceur à des vitesses élevées

Adaptabilité structurelle et environnementale

• Compatibilité des tolérances:
  • Arbre : H7/k6
  • Logement : J7
• Résistance environnementale:
  • Version standard : Convient pour des températures de fonctionnement de -20°C à 120°C
  • Variantes haute température : Jusqu'à 300°C avec des matériaux spéciaux résistants à la chaleur
  • Options résistantes à la corrosion : Acier inoxydable (par exemple, SUS440C) disponible pour les environnements difficiles
• Options d'étanchéité:
  • Conception ouverte (standard)
  • 2RS (joints en caoutchouc) ou ZZ (écrans métalliques) en option pour la protection contre la poussière/l'humidité

Applications typiques

1. Machines industrielles
   • Broches de machines-outils : Fournit précision et rigidité pour l'usinage à grande vitesse
   • Boîtes de vitesses et réducteurs : Gère les charges radiales et la transmission du couple dans les systèmes robustes
   • Pompes et compresseurs : Résiste à la poussée axiale due à la pression du fluide
2. Automobile et transport
   • Turbocompresseurs : Supporte la rotation à grande vitesse à des températures extrêmes
   • Entraînements différentiels : Assure un transfert de puissance en douceur dans les transmissions de véhicules
3. Énergie et équipements de précision
   • Arbres de moteurs électriques : Optimisés pour un faible bruit et des vibrations réduites
   • Robotique : Permet un positionnement précis dans les articulations robotiques

Consignes d'entretien et de lubrification

• Lubrification:
  • Graisse:Graisse à base de lithium (par exemple, NLGI 2) avec un remplissage de cavité de 10 % à 15 % ; graisse synthétique (par exemple, polyurée) recommandée pour les applications à haute température
  • Huile:Les systèmes d'huile en circulation sont préférés pour un fonctionnement continu à grande vitesse afin d'améliorer la dissipation de la chaleur
• Intervalles d'inspection:
  • Surveiller la température et le bruit pendant le fonctionnement
  • Remplacer le lubrifiant toutes les 2 000 à 5 000 heures selon la charge et l'environnement

Certifications et compatibilité

• Conformité aux normes:Conforme aux normes ISO 281 (charges nominales) et ISO 15 (précision)
• Compatibilité inter-marques:Interchangeable avec les modèles équivalents des principaux fabricants (par exemple, NSK 7307AC, Timken 7307AC)

Options de personnalisation

• Réglages des paramètres:
  • Angle de contact : 15° (suffixe "C") ou 40° (suffixe "B") disponible sur commande spéciale
  • Revêtements de surface : Phosphatation ou oxyde noir pour la résistance à la corrosion
• Configurations spéciales:
  • Entièrement céramique (billes en Si3N4) pour les applications non magnétiques ou à grande vitesse
  • Numéros de pièces gravés au laser pour la traçabilité

Résumé

Le roulement à billes à contact oblique 7307AC combine une capacité de charge élevée, une précision et une adaptabilité, ce qui le rend idéal pour les applications industrielles et automobiles critiques. Sa conception non séparable et ses interfaces standardisées simplifient l'installation, tandis que les options de matériaux et d'étanchéité étendent son utilisabilité dans divers environnements. Associé à une lubrification et un entretien appropriés, ce roulement offre des performances fiables dans les scénarios à grande vitesse et à forte charge.
