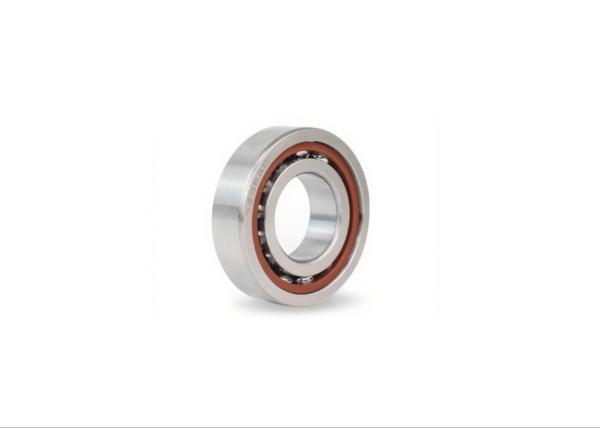

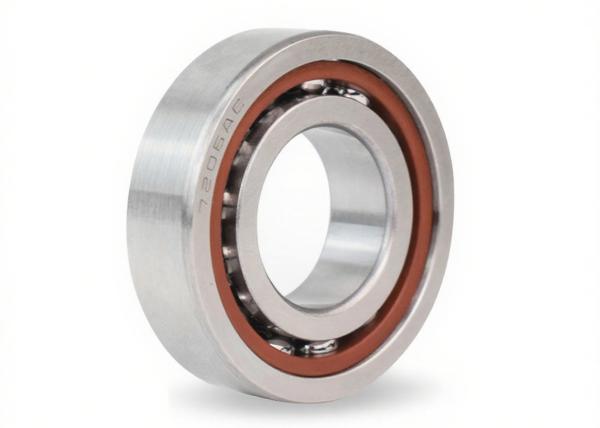

7205AC roulement à billes de contact angulaire haute vitesse performances stables pour les équipements de précision

Paramètres de base

• Diamètre du forage (d)25 mm
• Diamètre extérieur (D)52 mm
• Largeur (B)15 mm
• Angle de contact25° (le suffixe "AC" désigne l'angle standard)
• Le poids:environ 0,135 kg
• La structure:Conception à rangée unique, non séparable, avec anneau intérieur/extérieur et assemblage à billes

Spécifications de performance de base

1. Capacité de charge
   • Le niveau de charge dynamique (Cr):15.8kN
   • Le nombre de fois où le véhicule doit être chargé par le conducteur:9.88kN
   • Matériel:GCr15/SUJ2 acier à roulement au chrome à haute teneur en carbone, traité thermiquement pour obtenir une dureté de surface de HRC58-62
2. Vitesse et précision
   • Vitesse limite:
     • Lubrifiés par graisse: 11 000 à 12 000 tr/min
     • Lubrifiée à l'huile: 15 000 à 16 000 tr/min
   • Classe de précision:Norme P0 (personnalisable à P5 pour les applications de haute précision)
3. Caractéristiques techniques
   • Capacité de charge axiale-radiale:supporte des charges axiales radiales et unidirectionnelles combinées; installation en paires (par exemple, dos à dos ou face à face) requise pour les charges axiales bidirectionnelles
   • Stabilité à grande vitesse:La géométrie optimisée de la piste et la conception de la cage à faible frottement (par exemple, épinglage en acier J) permettent un fonctionnement en douceur à des vitesses élevées

Adaptabilité structurelle et environnementale

• Compatibilité de tolérance:
  • Pour les véhicules à moteur à combustion
  • Le logement: J7
• Résistance environnementale:
  • Version standard: adaptée aux températures de fonctionnement allant de -20°C à 120°C
  • Variantes à haute température: jusqu'à 300°C avec des matériaux spéciaux résistants à la chaleur
  • Options résistantes à la corrosion: acier inoxydable (par exemple, SUS440C) disponible pour les environnements difficiles
• Options de scellement:
  • Conception ouverte (norme)
  • Optionnel 2RS (étanchéités en caoutchouc) ou ZZ (écrans métalliques) pour la protection contre la poussière et l'humidité

Applications typiques

1. Machinerie industrielle
   • Machines pour le traitement des métaux: Fournit une précision et une rigidité pour l'usinage à grande vitesse (par exemple, tour CNC, fraiseuses)
   • Boîtes de vitesses et réducteurs:Gère les charges radiales et la transmission du couple dans les systèmes lourds
   • Pompes et compresseurs: Résiste à la poussée axiale due à la pression du fluide
2. Automobiles et transports
   • autres moteurs à commande automatique:supporte la rotation à grande vitesse à températures extrêmes (par exemple, les turbos à moteur électrique)
   • Disques différentiels:Assure un transfert de puissance en douceur dans les groupes motopropulseurs des véhicules
3. Équipement d'énergie et de précision
   • Moteurs électriquesOptimisé pour un faible bruit et vibrations
   • La robotiquePermet un positionnement précis dans les articulations robotiques

Directives relatives à l'entretien et à la lubrification

• Lubrification:
  • Graisse:Graisse à base de lithium (p. ex. NLGI 2) avec un remplissage de cavité de 10 à 15%; graisse synthétique (p. ex. polyurée) recommandée pour les applications à haute température
  • Huile de pétrole:Systèmes d'huile en circulation privilégiés pour un fonctionnement continu à grande vitesse afin d'améliorer la dissipation de chaleur
• Les intervalles d'inspection:
  • Surveiller la température et le bruit pendant le fonctionnement
  • Remplacer le lubrifiant toutes les 2 000 à 5 000 heures selon la charge et l'environnement

Certifications et compatibilité

• Conformité aux normes: Répond à la norme ISO 9001:2008 et aux normes de l'industrie (par exemple, ISO 281 pour les catégories de charge)
• Compatibilité entre marques:Interchangeable avec des modèles équivalents de grands fabricants (par exemple, NSK 7205AC, Timken 7205AC)

Options de personnalisation

• Ajustements de paramètres:
  • Angle de contact: 15° (suffixe "C") ou 40° (suffixe "B") disponible par commande spéciale
  • Couches de surface: phosphatation ou oxyde noir pour résistance à la corrosion
• Configurations spéciales:
  • D'une épaisseur n'excédant pas 1 mm
  • Numéros de pièces gravés au laser pour la traçabilité

Résumé

Le roulement à billes de contact angulaire 7205AC combine une capacité de charge élevée, une précision et une adaptabilité, ce qui le rend idéal pour les applications industrielles et automobiles critiques.Sa conception indissoluble et ses interfaces normalisées simplifient l'installation, tandis que les matériaux et les options d'étanchéité étendent sa facilité d'utilisation dans divers environnements.scénarios de charge lourde.
