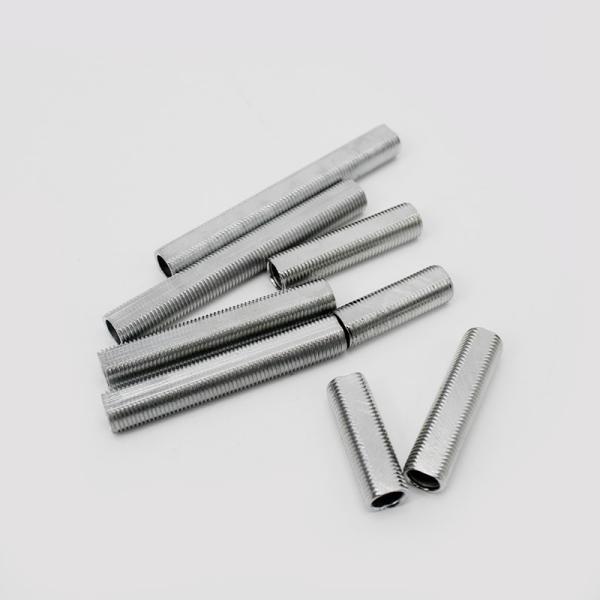

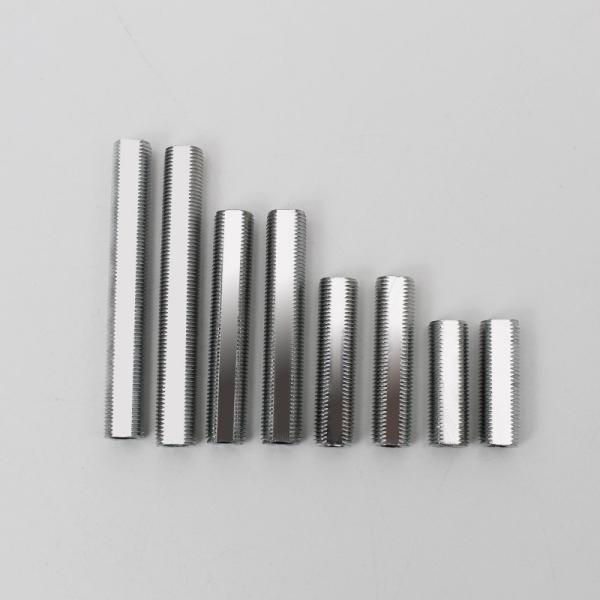

Tube fileté chanfreiné à haute résistance - Connecteur de tuyauterie industrielle facile à installer

I. Paramètres de base et conception structurelle

1. Spécifications dimensionnelles:

   • Type de filetage: Adopte couramment NPT (filetage conique à 60°) ou BSPT (filetage conique étanche à 55°), avec des diamètres nominaux allant de 1/8" à 2" .

   • Conception du chanfrein: L'extrémité du tube présente un chanfrein à 45° (bord coupé) d'une largeur de 1 à 3 mm, facilitant l'alignement lors de l'installation et réduisant les bavures .

   • Matériau: Acier au carbone à haute résistance (par exemple, Q235) ou acier inoxydable (304/316), traité en surface par galvanisation ou nickelage pour la résistance à la corrosion .

2. Caractéristiques structurelles:

   • Raccord fileté: Filetages externes intégraux, usinés avec précision pour assurer un ajustement serré avec les composants d'accouplement (par exemple, raccords, brides) .

   • Conception séparable: Certains modèles permettent de démonter le corps du tube et le manchon fileté pour une installation flexible dans des espaces confinés .

II. Performances techniques

1. Capacité de charge:

   • Pression de service: Jusqu'à 1,6-2,5 MPa (filetages NPT) ou 2,0-4,0 MPa (filetages BSPT), selon l'épaisseur du matériau .

   • Plage de température: -20°C à +120°C (standard), avec des variantes haute température disponibles jusqu'à +200°C .

2. Traitement de surface:

   • Zingage: Épaisseur ≥5μm, résistance au brouillard salin ≥24 heures .

   • Anodisation(alliage d'aluminium) : Dureté ≥12HV, adaptée aux environnements extérieurs ou corrosifs .

III. Domaines d'application

• Machines industrielles: Raccordements de tuyaux dans les systèmes hydrauliques, les équipements pneumatiques et les dispositifs de transmission mécanique .

• Appareils d'éclairage: Connecteurs structurels dans les rails d'éclairage LED et les plafonniers, combinant la dissipation thermique avec la fixation mécanique .

• Automobile et CVC: Conduites d'huile moteur, conduites de réfrigérant, nécessitant une résistance aux vibrations et des performances étanches .

IV. Avantages de conception

1. Efficacité d'installation:

   • Le bord chanfreiné simplifie l'insertion dans les raccords, réduisant le temps d'alignement de 30 % par rapport aux tubes non chanfreinés .

   • Compatible avec les clés standard ou les outils d'assemblage automatisés pour une installation rapide .

2. Fiabilité:

   • Le filetage de précision assure un minimum de fuites (<0,01 MPa de chute de pression) lorsqu'il est associé à des rubans d'étanchéité ou des joints .

   • Les matériaux traités thermiquement améliorent la résistance à la fatigue, prolongeant la durée de vie de 20 % en cas de charges cycliques .

V. Lignes directrices d'entretien et d'installation

1. Inspection:

   • Vérifiez régulièrement l'intégrité du filetage pour détecter la corrosion ou la déformation, en particulier dans les environnements très humides .

   • Mesurez l'usure du chanfrein avec un pied à coulisse ; remplacez-le si l'écart dépasse ±0,5 mm .

2. Assemblage:

   • Appliquez du ruban PTFE ou un produit d'étanchéité pour filetage sur les filetages coniques pour des connexions étanches .

   • Utilisez des clés dynamométriques pour éviter un serrage excessif (couple recommandé : 8-15 N·m pour les filetages de 1/2") .

3. Stockage:

   • Conserver dans des conditions sèches, scellé avec du papier antirouille ou des capuchons en plastique pour éviter l'oxydation .

VI. Cas d'application typiques

• Éclairage sur rail LED: Le tube à dents à bord coupé (filetage M10x1) relie solidement les têtes de lampe aux rails tout en dissipant la chaleur, supportant une charge allant jusqu'à 5 kg .

• Systèmes hydrauliques: Un tube à dents NPT de 3/4" résiste à une pression de 1,8 MPa dans les joints de flèche d'excavatrice, assurant un fonctionnement stable sous charge d'impact .

VII. Tableau des paramètres techniques
