Module de caméra d'endoscope de vision industrielle CMOS OCHFA10 USB 2.0

Description du produit :

Il s'agit d'un module de caméra d'endoscope de vision industrielle CMOS OCHFA10 USB 2.0, centré sur le capteur d'image couleur OCHFA10 d'OmniVision, créant une solution complète qui équilibre l'imagerie haute définition, l'adaptation flexible et la qualité fiable. Le module dispose de 0,5 MP de pixels et d'une résolution de 720 × 720, capable de produire de manière stable des images en temps réel haute définition 720P@30FPS. Le capteur de 1/17,5 pouce, associé à une taille de pixel de 1,008 μm × 1,008 μm, offre d'excellentes performances de capture de détails dans un volume compact. Il prend en charge les formats de sortie doubles YUV et MJEPG simultanément pour répondre aux divers besoins de transmission et de stockage ; avec un champ de vision (FOV) de H86° × V86°, il est combiné à une distance focale de 0,418 mm, une ouverture F5.0 et une plage de mise au point large de 5 à 50 mm, tandis que la distorsion TV est contrôlée à < -11 %. La conception de la mise au point manuelle peut s'adapter avec précision à plusieurs distances de détection.​

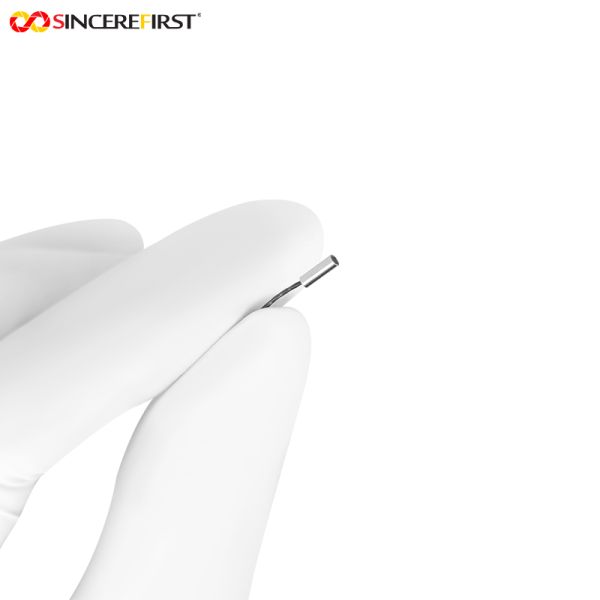

Le module adopte une structure séparée, connectée à la carte DSP via des fils de liaison. Son objectif de 1,6 mm avec coque en acier combine une taille fine et une résistance structurelle, prenant en charge l'indice de protection IP67 contre la poussière et l'eau, et intègre 4 lumières de remplissage LED pour compléter la lumière dans les environnements sombres. En termes d'interfaces, il est équipé d'un port Micro USB, prenant en charge la vitesse USB 2.0 et le protocole UVC, et est compatible avec les principaux systèmes d'exploitation. Fabriqué avec précision grâce au processus SMT et au processus AA (Active Alignment), il a réussi plusieurs tests et certifications internationaux, notamment CE, FCC, RoHS et Reach, couvrant entièrement les exigences de performance, de protection et de conformité.

Fonctionnalités :

1. Performances optimisées : La fréquence d'images de 720P@30FPS garantit des images fluides ; la taille de pixel de 1,008 μm complète 4 lumières de remplissage LED, restaurant des détails clairs même dans des environnements à faible luminosité. Le FOV large de 86°, combiné à un contrôle de faible distorsion, présente entièrement la zone de détection tout en réduisant la distorsion de l'image. Les formats de sortie doubles s'adaptent aux scénarios de transmission en temps réel et d'archivage haute définition.​
2. Adaptabilité aux conditions de travail complexes : L'objectif de 1,6 mm avec coque en acier atteint les doubles caractéristiques de « finesse + durabilité » ; la structure séparée réduit la difficulté d'intégration de l'équipement. L'indice de protection IP67 contre la poussière et l'eau résiste à l'immersion dans les liquides et à l'érosion par la poussière, et le matériau de la coque en acier améliore la résistance à l'usure, ce qui le rend adapté à divers environnements complexes tels que la désinfection médicale et la contamination industrielle par l'huile.​

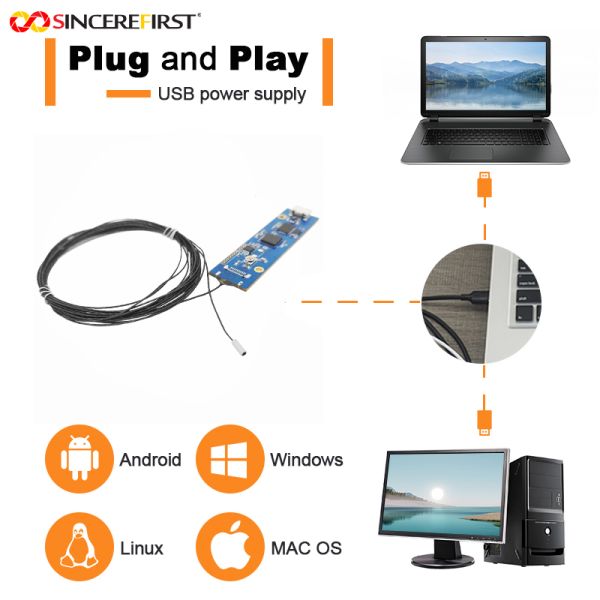

3. Seuil d'utilisation faible : La plage de mise au point large de 5 à 50 mm couvre les besoins de détection à courte et longue distance, la conception de la mise au point manuelle permettant un contrôle précis. L'interface Micro USB + le protocole UVC prennent en charge le plug-and-play, ne nécessitant pas de développement de pilote complexe, et sont compatibles avec les principaux systèmes d'exploitation, ce qui réduit considérablement les coûts d'adaptation et d'utilisation des équipements terminaux.​
4. Qualité fiable : Le processus SMT et le processus AA (Active Alignment) garantissent la cohérence et la stabilité de la production de masse. Le module réussit entièrement les tests et certifications internationaux faisant autorité, répondant aux normes de sécurité strictes dans le domaine médical et se conformant aux exigences de protection de l'environnement et de conformité dans les domaines de l'électronique industrielle et grand public, offrant une plus grande tranquillité d'esprit lors de l'utilisation.

Paramètres techniques :

Applications :

• Laryngoscope jetable : L'objectif fin de 1,6 mm peut être facilement inséré dans la zone de la gorge ; la conception étanche IP67 facilite la désinfection à haute température après la chirurgie pour prévenir les infections croisées. L'imagerie haute définition 720P + les lumières de remplissage LED présentent clairement l'état des cordes vocales et de la muqueuse de la gorge, aidant les médecins à diagnostiquer rapidement une inflammation ou une obstruction par un corps étranger.​
• Endoscope d'inspection interne pour instruments de précision : Convient à la maintenance interne d'équipements de précision tels que les mouvements de montres et les micro-moteurs. L'objectif de 1,6 mm peut pénétrer dans les espaces mécaniques étroits ; la haute résolution de 720 × 720 identifie avec précision les problèmes subtils tels que l'usure des engrenages et les circuits desserrés, et la mise au point manuelle permet une mise au point flexible sur les pièces clés.​
• Endoscope d'inspection des tuyaux de climatisation domestiques : L'interface Micro USB peut être directement connectée aux téléphones mobiles ou aux tablettes pour une utilisation plug-and-play. La capacité anti-poussière et étanche IP67 résiste à la poussière et à l'eau condensée dans les tuyaux de climatisation ; la plage de mise au point de 5 à 50 mm s'adapte aux tuyaux de différents diamètres. Les lumières de remplissage LED + le FOV large permettent une observation complète de l'accumulation de poussière et de la moisissure sur les parois intérieures des tuyaux.​
• Endoscope dentaire vétérinaire : Ciblant les besoins d'examen buccal des animaux de compagnie tels que les chats et les chiens. L'objectif fin de 1,6 mm évite l'inconfort des animaux de compagnie ; 4 lumières de remplissage LED éclairent la partie profonde de la cavité buccale. L'imagerie haute définition 720P présente clairement les problèmes tels que le tartre et l'inflammation gingivale, et l'effet de faible distorsion permet aux vétérinaires de diagnostiquer avec précision les affections.

Processus personnalisé :

1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et développé par notre personnel d'ingénierie.
2. Communication ou réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vous
selon vos besoins.
4. Développement d'échantillons
5. Déterminer les détails du échantillon de développement et le délai de livraison. Communiquez à tout moment pour assurer le bon déroulement.
6. Test d'échantillon
7. Testez et vieillissez sur votre application, commentez les résultats des tests, pas besoin de modifier, production de masse.
