Nouveau module de caméra d'endoscope industriel médical OCHFA20 avec capteur CMOS

Description du produit :

Il s'agit du nouveau module de caméra d'endoscope industriel médical OCHFA20 avec capteur CMOS. S'appuyant sur la correspondance précise des paramètres dimensionnels complets, il établit des capacités de base de « imagerie haute définition + déploiement flexible + adaptation miniaturisée », ce qui en fait un excellent choix pour les scénarios qui nécessitent une pénétration dans des espaces étroits et la recherche de la capture de détails. Au cœur, le module est équipé du capteur d'image couleur CMOS OmniVision OCHFA20, doté de 0,5 MP de pixels effectifs et capable de produire de manière stable des images de résolution 720 × 720. Combiné à la spécification de fréquence d'images de 720P@30FPS, les images dynamiques sont exemptes de flou de mouvement et ont une reproduction fidèle des couleurs. La taille ultra-petite du capteur de 1/18 pouce et les spécifications de pixels de 1,008 µm × 1,008 µm garantissent non seulement l'efficacité de la détection de la lumière, mais jettent également les bases de la miniaturisation de l'appareil. Associé à un diamètre d'objectif ultrafin de seulement 1,5 mm, il peut facilement pénétrer dans des zones étroites telles que les interstices des instruments de précision et les minuscules cavités. Le champ de vision ultra-large de 120 °, combiné à la fonction de mise au point manuelle, permet non seulement une couverture de scène à large portée, mais permet également une mise au point précise sur les détails locaux, évitant ainsi les angles morts d'observation et le flou.​

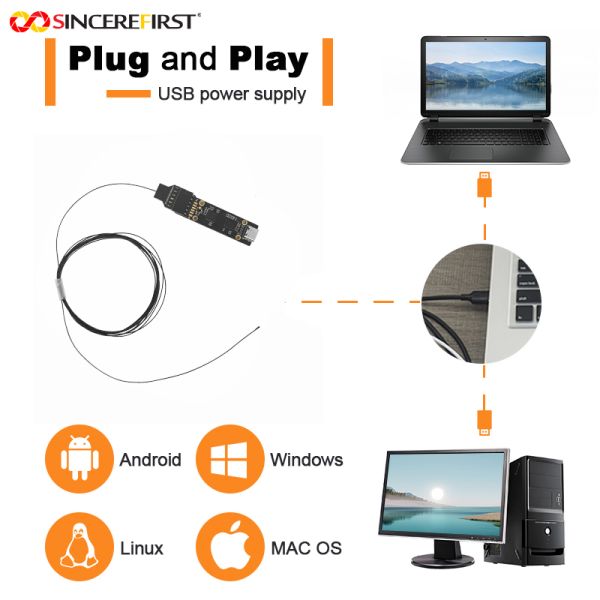

En termes de conception structurelle, une solution séparée est adoptée : elle établit une connexion stable avec la carte DSP via un connecteur USB 6 PIN, puis sort les signaux via une interface de type C. Il prend en charge la vitesse de transfert USB 2.0 et le protocole UVC, et est compatible avec les principaux systèmes d'exploitation tels que Windows, Mac et Linux sans avoir besoin de pilotes supplémentaires, s'adaptant à divers appareils, notamment les ordinateurs et les terminaux de détection portables. Dans le processus de production, les processus SMT (Surface Mount Technology) et AA (Active Alignment) sont utilisés pour garantir la cohérence et la stabilité de l'imagerie des produits produits en série. De plus, il a passé de multiples certifications de tests internationaux telles que CE, FCC, RoHS et Reach, avec une conformité et une fiabilité répondant aux exigences d'utilisation de plusieurs régions du monde.

Fonctionnalités :

1. Détail d'imagerie puissant et adaptabilité à la scène : 0,5 MP de pixels + résolution 720 × 720 garantissent des détails clairs ; la fréquence d'images de 720P@30FPS s'adapte à l'observation dynamique ; la mise au point manuelle permet une mise au point flexible en fonction de la distance cible, répondant à la fois aux besoins de balayage à grande surface et d'agrandissement local.​
2. Déploiement et maintenance flexibles et efficaces :La conception séparée permet un agencement indépendant de l'extrémité de la caméra et de la carte DSP, simplifiant le processus d'installation dans les équipements complexes ; l'interface double USB 6 PIN + Type-C combinée au protocole UVC réalise une fonctionnalité plug-and-play ; les modules défectueux peuvent être remplacés individuellement lors de la maintenance ultérieure, ce qui réduit les coûts.​
3. Miniaturisation équilibrée et fiabilité structurelle : Le diamètre de l'objectif de 1,5 mm + la taille du capteur de 1/18 pouce répondent aux besoins opérationnels dans les espaces étroits ; la technologie SMT et le processus AA garantissent que le module a une structure stable, résistant aux vibrations régulières et aux interférences environnementales pour prolonger la durée de vie.​
4. Conformité mondiale et large compatibilité système :Il a obtenu de multiples certifications internationales, permettant l'accès aux marchés de différents pays et régions ; il est compatible avec les principaux systèmes d'exploitation sans avoir besoin de pilotes personnalisés, s'adaptant à divers appareils terminaux et réduisant les barrières d'utilisation multiplateformes.

Paramètres techniques :

Applications :

• Maintenance après-vente des instruments de précision : Convient à la maintenance des joints de robots industriels et à l'intérieur des micromoteurs. L'objectif de 1,5 mm peut pénétrer dans les interstices de l'équipement, et l'imagerie haute définition 720P + la mise au point manuelle peuvent clairement identifier les problèmes tels que l'usure des engrenages et le mauvais contact des circuits, ce qui permet de localiser rapidement les défauts.​
• Inspection spéciale des dangers cachés de sécurité : Utilisé pour l'inspection dans des espaces clos tels que les tunnels de métro et les cabines d'équipement de sous-station. Le champ de vision large de 120 ° permet une couverture rapide de la zone ; la conception séparée facilite le placement de la sonde dans des environnements complexes ; l'interface de type C se connecte aux terminaux portables pour une observation en temps réel, détectant en temps opportun les dangers cachés tels que le vieillissement des circuits et l'accumulation de corps étrangers.​
• Surveillance microscopique dans la protection des plantes agricoles : Associé à un équipement de protection des plantes pour observer les maladies à l'arrière des feuilles de culture et à l'intérieur des fruits. Le capteur de couleur restaure la véritable forme des maladies et des ravageurs des plantes ; les pixels de 1,008 µm capturent de minuscules taches de maladie ; la compatibilité avec les appareils mobiles facilite l'enregistrement et l'analyse sur site dans les champs.​
• Micro-détection sur les sites archéologiques : Utilisé pour détecter les fissures à la surface des reliques culturelles et la structure interne de la poterie. L'objectif de 1,5 mm évite d'endommager les reliques culturelles par contact ; la mise au point manuelle peut clairement présenter les détails décoratifs ou les résidus internes ; les certifications de conformité garantissent l'utilisation sûre de l'appareil dans différents scénarios archéologiques.​
• Maintenance des équipements domestiques haut de gamme : Convient à la détection de l'intérieur des filtres de purificateur d'eau et des conduites de machine à café. La fonction plug-and-play abaisse le seuil de fonctionnement ; la résolution 720 × 720 permet une observation intuitive de l'accumulation de saleté ; l'objectif ultrafin pénètre dans les canaux internes de l'équipement, permettant la détection sans démontage.​

Processus personnalisé :

1. Vous pouvez fournir des dessins ou des échantillons, ainsi que demander de la documentation et développé par notre personnel d'ingénierie.
2. Communication ou réunion
3. Nous communiquerons avec vous en détail pour déterminer le produit dont vous avez besoin et essayer de définir le produit le plus adapté pour vous
en fonction de vos besoins.
4. Développement d'échantillons
5. Déterminer les détails de l' échantillon de développement et le délai de livraison. Communiquez à tout moment pour assurer le bon déroulement.
6. Test d'échantillon
7. Testez et vieillissez sur votre application, commentez les résultats des tests, pas besoin de modifier, production de masse.
