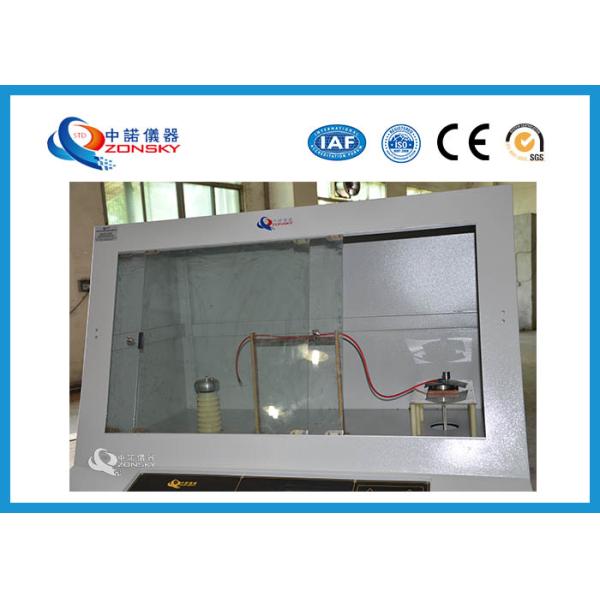

Équipement d'essai de la force IEC60243/appareillage électriques d'essai pour des matériaux d'isolation solide

1. Description

L'appareil de contrôle convient à la force de essai de panne et au temps de résistance de tension des isolants solides tels que les plastiques, le film, la résine, le mica, la céramique, le verre et la peinture isolante sous la tension de fréquence de puissance.

2. Normes

GB1408.1, IEC60243-1, GB/T1695-2005, GB/T3333 GB12656 et ASTM D149

Il se conforme à GB1408.1, à IEC60243-1 « méthode électrique d'essai de force pour l'isolant solide - essai à la fréquence de puissance », à GB/T1695-2005 « méthode de mesure pour la force de tension claque de fréquence de puissance et la résistance de tension Vulcanized des normes » d'essai en caoutchouc de GB/T3333 GB12656 et d'ASTM D149.

3. Portée d'application

Approprié à continu et à l'uniforme l'amplification ou point par point l'amplification, s'appliquer la tension de courant alternatif à l'échantillon jusqu'à la panne, mesurent la valeur de tension claque et calculer la force de panne de l'échantillon. Employez la méthode d'amplification rapide, soulever la tension à la valeur spécifique, gardez l'échantillon provenant de la panne pendant une certaine période, et placez la valeur spécifique comme valeur de résistance de tension de l'échantillon.

4. Termes et définitions

(1) valeur de tenue de tension : soulevez rapidement la tension à la valeur spécifique, maintiennent l'échantillon non décomposé pendant un certain temps, appellent cette valeur de tension de la valeur de tension de tenue d'échantillon, a exprimé en kilovolt.

(2) tension claque : L'échantillon est décomposé sous une certaine tension. Actuellement, la valeur de la tension s'appelle la tension claque, qui est exprimée en termes de kilovolt.

(3) force de tension claque : Le rapport de la tension claque de l'échantillon à son épaisseur s'appelle la force de tension, qui est exprimée en KV/mm.

5. Les paramètres techniques principaux de l'instrument

(1) tension d'essai : 0 | réglable continu de 50 kilovolts

(2) capacité de transformateur : 2 KVAS

(3) tension claque : 0 | 50 KILOVOLTS

(4) vitesse de poussée : 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 (KV/S) 10 vitesses, en plus du besoin de règlement infini manuel de vitesse.

(5) intensifient le règlement de vitesse : moteur servo pour le règlement électrique de vitesse

(6) exactitude de mesure de tension : moins de 2%

(7) sélection actuelle de fuite : 1~20 mA

(8) méthodes d'essai : Essai de C.C, essai à C.A.

(9) mode de poussée : poussée manuelle et propulseur automatique de programme.

(10) l'alimentation d'énergie de fréquence de puissance est onde sinusoïdale 50Hz.
