Équipement d'essai de résistance de transition de câble de mine/appareillage d'essai

1. Application

L'appareil de contrôle de résistance de transition de câble de la mine ZY6221 est un instrument spécial pour examiner la résistance de transition du câble minéral mou en caoutchouc. L'instrument emploie l'échantillonneur électrique pour montrer automatiquement la valeur de résistance de transition et la phase correspondante dans l'instrument avec des symboles et des figures. Il est commode pour l'échantillonnage et fiable pour l'essai. Il convient aux usines de câble, aux mines, au transport d'énergie, à la recherche scientifique et à d'autres unités. C'est un instrument nécessaire pour l'inspection de qualité des produits de câble de mine.

Afin d'utiliser l'équipement sans risque et correctement et donner le plein jeu à son rôle, lisez svp les instructions soigneusement avant d'utiliser l'équipement.

2. Caractéristiques fonctionnelles

L'instrument est divisé en deux parts : essai électrique et mécanisme mécanique de transmission.

(1) pièce électrique d'essai : Contrôle de micro-ordinateur, aucun potentiomètre mécanique, sortie réglable actuelle de suivi automatique d'essai.

Affichage numérique de LED, avec l'unité, virgule décimale et surcharger l'affichage automatique.

Détectez automatiquement la phase de câble et montrez-la avec les tubes luminescents d'A, de B et de C.

(2) pièce mécanique de transmission : montage d'opération manuelle, échantillonnage de perceuse de perceuse électrique.

3. Cible technique : Norme d'exécution : GB1170 - 74

Chaîne de mesure : 0 - 20K Omega.

Gamme : 2K Omega, vitesses 20K deux

Courant d'essai : 0 - 5mA réglable

Exactitude de mesure : ± (0,5% mots de ± 2 de lecture)

Affichage : affichage numérique 0 du bit LED de 3 1/2 --- 1999

Support d'essai :

(1) longueur L ≤ d'échantillon 500 millimètres

(2) le diamètre extérieur du spécimen est 20 - 100mm

(3) ≤ 1.5mm de diamètre de sonde

Alimentation d'énergie : 220V ± puissance 50HZ ou 60HZ de 10% < 70W

Température ambiante : -10 | ℃ 40

Humidité ambiante : moins de 85% R.H

Taille d'instrument : 110 * 440 * 320mm

Poids : 3kg

4. Préparation témoin

Excepté les produits dans la norme de GB/T 12972,3, prendre un câble protégé isolé ou surveiller le câble de la longueur arbitraire et la peau outre de l'avant du câble avec un couteau pour exposer le conducteur de ligne électrique protégé par échantillon (ou surveiller ligne conducteur).

Les produits dans la norme de GB/T 12972,3 peuvent être intégraux ou au moins 5m. À une extrémité de l'échantillon, un conducteur et un conducteur concentrique sont exposés. À l'autre bout de l'échantillon, le conducteur concentrique est dépouillé et plié à l'extérieur, et la couche semi-conductrice sur l'isolation est exposée au moins 0.1m.

Après échantillonnage, maintenez l'échantillon avec le collier.

5. Procédure d'essais

(1) discrimination de phase

Trois fils se reliants sont employés pour relier les terminaux (positifs) de rose (positif), jaunes (positif) et verts arrières de l'appareil de contrôle à trois conducteurs protégés de noyau de puissance respectivement. Les fils de masse des fils discriminants de phase sont reliés à la perceuse de main de l'aiguille en métal (les fils discriminants de phase sont reliés en dehors de la perceuse de main, prêtent l'attention à la connexion fiable). Ouvrez le commutateur électrique et pressez le panneau avant. La clé de « discrimination », avec un diamètre d'aiguille en métal moins de 1.5mm dans le câble, tel que le voyant de signalisation de panneau avant d'instrument, la phase a été choisie exactement. Si l'indicateur de panneau avant n'est pas allumé, réinsérez le câble avec une aiguille en métal moins de 1.5mm de diamètre jusqu'à l'indicateur de panneau avant est allumé. Après sélection de l'exactitude, il peut écrire l'étape d'essai. En jugeant la phase du câble d'UYPTJ, trois fils se reliants sont employés pour relier les phases (positives) de rouge (positif), jaunes (positif) et vertes arrière dans le bouclier en métal du fil de masse respectivement, et le jugement est fait en appuyant sur la touche de « discrimination ».

(2) procédure d'essais

Choisissez une bonne phase, enlevez la perceuse (doucement tirer vers le haut, vous pouvez forer vers le bas), gardez la sonde. Le conducteur choisi de noyau de puissance protégé par échantillon (ou la surveillance du conducteur de noyau) et fondre le conducteur de noyau sont reliés aux poteaux positifs et négatifs du plat arrière de l'instrument respectivement.

Dans l'état libre de l'échantillon, appuyez sur les touches de gamme d'essai de panneau avant (20K, 2K) pour mesurer la résistance du circuit.

(3) points test de mesure pour chaque cordon de secteur et noyau pour surveiller (excepté des produits dans la norme de GB/T 12972,3).

Pour les produits dans la norme de GB/T 12972,3, les extrémités exposées de conducteur sont reliées aux terminaux du panneau arrière (A (positif), B (positif) et C (positif) de la résistance avec les fils se reliants jaunes, verts et rouges respectivement. La sonde de la perceuse est reliée à l'autre terminal (N (la terre)) par une canalisation de raccordement noire. La sonde est verticalement pressée sur la couche semi-conductrice exposée. La pression est (30±5) N (commandé à la main). La résistance du circuit est mesurée en appuyant sur les touches de gamme d'essai de panneau avant (20kΩ, 2KΩ). La distance est de 20 millimètres, et 5 valeurs sont mesurées.

La sonde de la perceuse a deux aiguilles en métal des que 1,5 millimètres non plus grands et un diamètre des aiguilles de 5mm en cuivre et de zinc. En employant une aiguille en métal moins de 1,5 millimètres, insérez la sonde dans la perceuse de main et l'aiguille en métal dans la sonde fournie par l'instrument. En employant l'aiguille en métal de 5 millimètres, insérez la sonde d'aiguille en métal avec 5mm dans la perceuse de main. La sonde devrait être insérée à la fin, et la perceuse de main a un individu serrant le dispositif. Les produits dans la norme de GB/T 12972,3 emploient 5 millimètres des aiguilles d'en cuivre et de zinc, alors que d'autres produits emploient des aiguilles en métal avec le diamètre moins de 1,5 millimètres. Tirez vers le haut doucement et vous pouvez forer vers le bas. En examinant des produits dans la norme de GB/T 12972,3, n'enlevez pas la perceuse.

6. Résultats d'essai et traitement

La valeur de moyenne arithmétique de cinq valeurs mesurées pour des produits dans la norme de GB/T 12972,3 ne dépassera pas la valeur spécifique de la norme.

Pour l'évaluation des valeurs de résistance de transition d'autres produits de câble de mine, les valeurs mesurées de la résistance de transition à chaque point ne dépasseront pas les valeurs standard.

7. Points pour l'attention dans l'expérience

La discrimination et l'essai devraient être effectués séparément, et la perceuse de main doit être enlevée pour maintenir l'aiguille en métal (excepté GB/T 12972,3).

En examinant des produits dans la norme de GB/T 12972,3, employez le dossier de la gamme 2KΩ. Examinez les autres produits utilisant le dossier de la gamme 20KΩ.

La perceuse de main a la fonction de la rotation positive et négative. La sonde positive est insérée dans le câble et l'aiguille en métal avec le diamètre moins de 1.5mm est enlevée par rotation inverse. Le commutateur est sur la partie supérieure de la perceuse de main.

L'après utilisation, la touche "TEST" de panneau avant doit être remis à zéro, et arrête l'alimentation d'énergie.

L'erreur de mesure de la vitesse 2KΩ et de la vitesse 20KΩ de cet instrument n'est pas plus que (±0.5%Rd±20d) la vitesse 200KΩ.

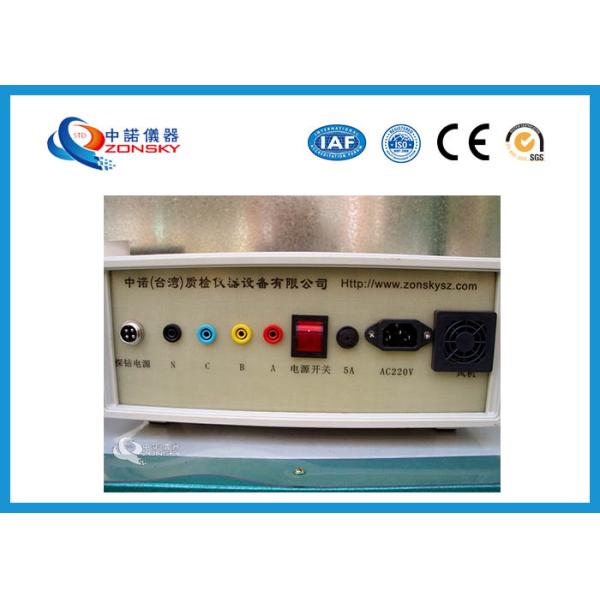

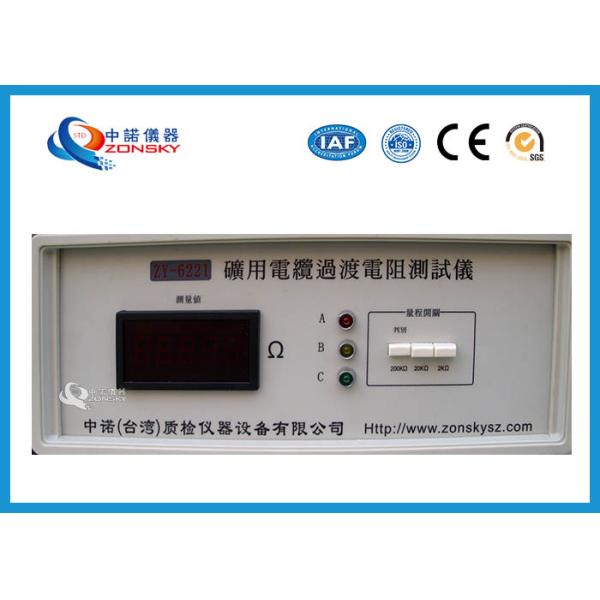

Le panneau arrière a trois courriers terminaux positifs (rouges (positif), jaunes (positif), verts (positif), un terminal noir négatif, une alimentation d'énergie de forage, etc. La clé de « discrimination » du commutateur de gamme de panneau avant est la fonction de discrimination, la vitesse 2KΩ et la vitesse 20KΩ sont la fonction d'essai, et l'affichage montre les valeurs mesurées. La mesure montre que « 1" et les données mesurées dépassaient la gamme (ou la connexion n'est pas relié bien).

La fonction du collier est de rendre l'échantillon droit et commode pour examiner.

Quand le courant est coupé, l'instrument montre des données différentes quand il n'est pas examiné.
