Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Les spécifications
Numéro de modèle :
Le numéro de série XHLJ504
Lieu d'origine :
Chine
Quantité minimale de commande :
1 unité
Conditions de paiement :
T/T
Délai de livraison :
5-8 jours ouvrables
Détails de l'emballage :
Emballages en bois
Capacité d'offre :
2000unit / an
Nom de produit :
Détecteur de faille de câble
Fréquence de sortie :
Fréquence audio
Signal de sortie :
intermittent, 0 ~ 50Vpp
Alimentation de travail :
220V (110%) 50Hz (15%)
Puissance de sortie :
100W
Courant de sortie :
0 ~ 2A
Définition

Principe de fonctionnement

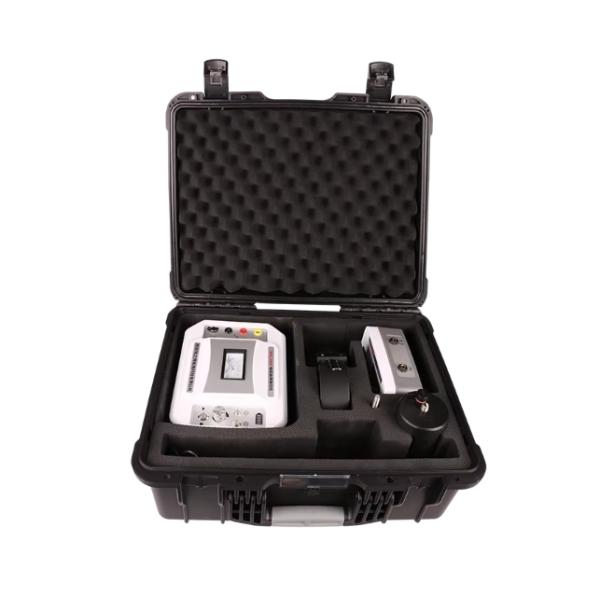

Le localisateur de câbles XHLJ504 est composé d'un générateur de signaux de chemin haute puissance (émetteur) et d'un récepteur nécessaires à la détection des chemins de câbles enterrés.
Le principe de base du localisateur de chemin de câble est d'utiliser un générateur de signaux de chemin (c'est-à-dire l'hôte d'émission de signal du localisateur de chemin) pour injecter un signal d'impulsion de chemin dans le câble en test, générant ainsi des ondes électromagnétiques, puis de les recevoir avec une sonde, et le récepteur amplifie le signal reçu. Après traitement, la sortie est envoyée à l'écouteur et au voltmètre.
Ce traceur de chemin de câble juge le chemin enterré et la profondeur du câble en fonction des pics sonores, des creux sonores et du degré de déviation du voltmètre dans l'écouteur.

Multi-fonctionLe récepteur de chemin de câble est utilisé en liaison avec des sondes et des écouteurs, etc., et peut être utilisé comme pointeur de défaut de câble.
Localisateur de défaut de câble : votre solution pour une détection précise du trajet des câbles
Paramètres techniques
Émetteur
Signal de sortie 15 kHz intermittent
Puissance de sortie 100W
Courant de sortie 0～2A
Puissance de fonctionnement 220V (1±10%) 50Hz (1±5%);
Récepteur
Grossissement 500 000 fois
Précision de détection ±0,2 m
Impédance de sortie 350Ω
Alimentation de fonctionnement deux piles standard de 9V
Courant de repos <10mA

Caractéristiques
1. En utilisant le principe d'induction électromagnétique traditionnel, forte capacité anti-interférence.
2. Avec des fonctions de protection contre les surintensités et les courts-circuits, il est sûr et fiable.
3. Sortie haute puissance, non limitée par la longueur du câble, le circuit ouvert peut également trouver un chemin.
4. La sortie est réglable en continu, adaptée à divers sites de test, avec une forte adaptabilité.
5. Grossissement super fort, la profondeur de détection est supérieure à 10 mètres.
6. Conception à très faible consommation d'énergie, le courant de repos est inférieur à 10 mA.
7. La conception du voltmètre analogique, la force et la tendance du signal sont claires en un coup d'œil.
8. Le niveau zéro peut être ajusté arbitrairement, ce qui convient à toutes sortes de scènes fortes et faibles.
