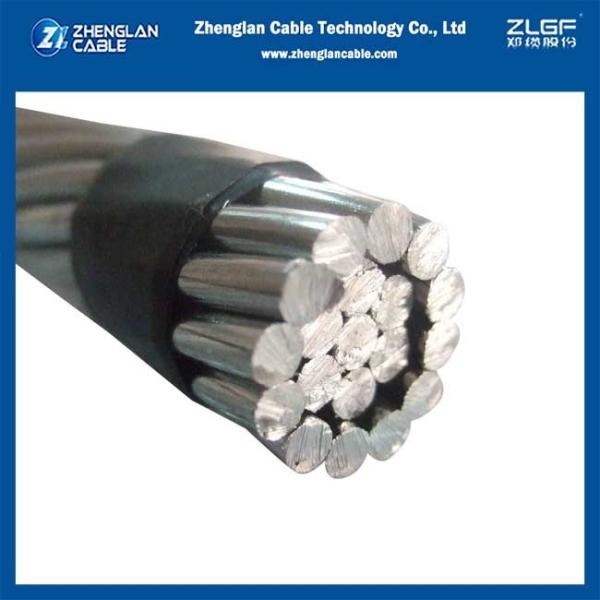

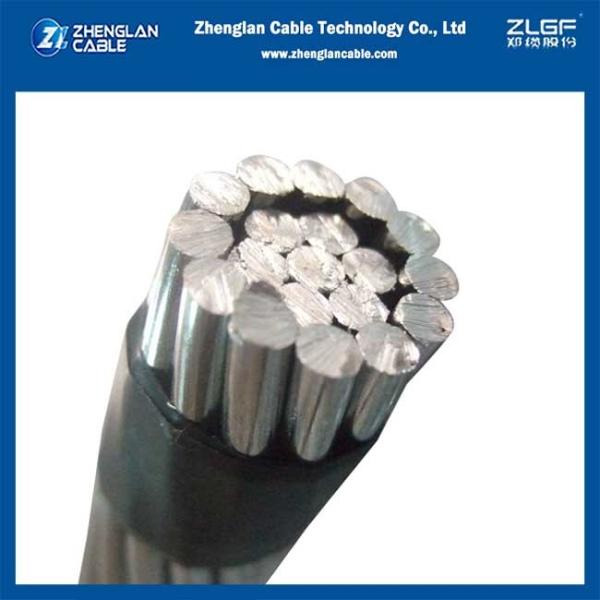

Conducteur nu aérien renforcé par acier en aluminium de conducteur de canard d'ACSR 605MCM
Conducteur nu aérien renforcé par acier en aluminium de conducteur de canard d'ACSR 605MCM
Conducteur nu aérien renforcé par acier en aluminium de conducteur de canard d'ACSR 605MCM
Conducteur nu aérien renforcé par acier en aluminium de conducteur de canard d'ACSR 605MCM
Les spécifications
Number modèle :
L'acier en aluminium de conducteur a renforcé le conducteur nu aérien du canard 605MCM d'ACSR
Point d'origine :
HN, NC
MOQ :
3ton
Conditions de paiement :
L/C, T/T,
Capacité d'approvisionnement :
15ton/day
Délai de livraison :
dépend de la quantité
Détails de empaquetage :
Tambour en bois, tambour en bois de fer
Matériel :
fil d'acier en aluminium et ganvalnized
Isolation :
RIEN
Longueur de tambour de câble :
Normal ou adapté aux besoins du client
characted :
conducteur nu
Port :
Port de Tianjin ou de Qingdao
Standard :
IEC61089, ASTM B232/232M
Définition

Conducteur nu aérien renforcé par acier en aluminium de conducteur du canard 605MCM d'ACSR

Application

Conducteur en aluminium renforcé d'acier ACSR Duck 605MCM Conducteur nu aériensont généralementpour les traversées de rivières, les câbles de terre aériens et les installations impliquant l'utilisation de très longues portéescomme câble de transmission aérien nu et comme câble de distribution primaire et secondaire.Ils ont un long historique de service en raison de leur économie, de leur fiabilité et de leur rapport résistance/poids.

Câble électrique conducteur nu STANDARD

Conception de base selon les normes BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.

Noter:Les valeurs de courant nominal mentionnées dans le tableau ci-dessus sont basées sur une vitesse du vent de 0,6 mètre/seconde, un rayonnement thermique solaire de 1200 watt/mètre2, une température ambiante de 50°C et une température du conducteur de 80°C.

CONSTRUCTION de câble électrique à conducteur nu

Les conducteurs ACSR sont formés de plusieurs fils d'aluminium et d'acier galvanisé, toronnés en couches concentriques.Le noyaule ou les fils sont en acier galvanisé et la ou les couches externes.Le noyau en acier galvanisé se compose normalement de 1, 7 ou 19 fils.Les diamètres des fils d'acier et d'aluminium peuvent être identiques ou différents.

En faisant varier les proportions relatives d'aluminium et d'acier, les caractéristiques requises pour toute application particulière peuvent être atteintes.Un UTS plus élevé peut être obtenu, en augmentant la teneur en acier, et une capacité de transport de courant plus élevée en augmentant la teneur en aluminium.

PROPRIÉTÉS ÉLECTRIQUES

densité@20ºC Aluminium : 2,703 kg/dm
Acier Galvanisé : 7,80 kg/dm
Coefficient de température@20°C Aluminium : 0,00403 (°C)
résistivité@20°C Aluminium : ne doit pas dépasser 0,028264

Expansivité linéaire

 Aluminium : 23 x10 (°C)
Acier Galvanisé : 11.5 x10 (1/°C)

CONDITIONS DE SERVICE

Température ambiante -5°C - 50°C
Pression du vent 80 – 130kg/m
Accélération sismique 0.12 - 0.05g
Niveau isocéraunique 10 – 18
humidité relative 5 – 100 %

DONNÉES TECHNIQUES

Nombre de fils Modules d'élasticité Coefficient d'expansion linéaire
AL ACIER Kg/mm2 Livre/po2 1/Cº 1/Fº
6 1 81 11,5x106 19.1x10-6 10.6x10-6
6 sept 77 11.0x106 19,8x10-6 11.0x10-6
12 sept 107 15,2x106 15,3x10-6 8.5x10-6
18 1 67 9.5x106 21,2x10-6 11,8x10-6
24 sept 74 10.5x106 19,6x10-6 10.9x10-6
26 sept 77 10.9x106 18,9x10-6 10.5x10-6
28 sept 79 11.2x106 18,4x10-6 10.2x10-6
30 sept 82 11,6x106 17,8x10-6 9.9x10-6
30 19 80 11,4x106 18.0x10-6 10.0x10-6
32 19 82 11,7x106 17,5x10-6 9.7x10-6
54 sept 70 9.9x106 19.3x10-6 10,7x10-6
54 19 68 9.7x106 19,4x10-6 10.8x10-6

Conducteur nu aérien renforcé par acier en aluminium de conducteur du canard 605MCM d'ACSRParamètres

NORME AMÉRICAINE ASTM B232-B232 M1999
Mot-code Échouement Échouement Diamètre hors tout nominal Masse Force nominale
Fils d'aluminium Fils d'acier
Numéro Diamètre Numéro Diamètre
millimètre millimètre millimètre kg/Km kN
Corbeau 6/1 6 3.37 1 3.37 10.11 216.08 19h48
Minorque 12/7 12 2.44 sept 2.44 12.22 411.18 50.26
Caille 6/1 6 3,78 1 3,78 11h35 272.04 23.58
Livourne 12/7 12 2,69 sept 2,69 13h46 499.28 60,5
Guinée 12/7 12 2,92 1 2,92 14.63 589,76 71.17
Pigeon 6/1 6 4.25 1 4.25 12.75 343.02 29.45
Dotterel 12/7 12 3.08 sept 3.08 15h42 656.13 76,95
Dorking 12/7 12 3.2 sept 3.2 16.03 707.92 83.18
Brahma 16/19 16 2,86 19 2.48 18.14 1003.91 126,33
Cochin 12/7 12 3.37 sept 3.37 16.87 783,96 92.08
manchot 6/1 6 4,77 1 4,77 14.3 432,76 37.14
perdrix 26/7 26 2,57 sept 2 16.31 546.01 50.26
Jaseur 18/1 18 3.09 1 3.09 15h47 430.23 30,69
Autruche 26/7 26 2,73 sept 2.12 17.27 613.42 56,49
Loriot 30/7 30 2,69 1 2,69 18.82 783.37 76,95
Linotte 26/7 26 2,89 sept 2.25 18.29 687.53 62,72
canard 18/1 18 3.47 1 3.47 17h37 542,88 38,7
Alouette 30/7 30 2,92 sept 2,92 20.47 925.34 90,3
Ibis 26/7 26 3.14 sept 2.44 19.89 812.54 72,51

Conducteur nu aérien renforcé par acier en aluminium de conducteur de canard d'ACSR 605MCM
Conducteur nu aérien renforcé par acier en aluminium de conducteur de canard d'ACSR 605MCM
À propos de nous
Nous, Zhenglan Cable Technology Co., Ltd, sommes un fabricant de câbles et de fils avec plus de 20 ans d'expérience.
Notre atelier d'usine d'environ 60 000 m² est situé dans le comté de Wuzhi, ville de Jiaozuo, province du Henan, au centre de la Chine.
Le centre de vente d'outre-mer se situe dans la ville de Zhengzhou, Henan, à environ 10 minutes à pied de la gare de Zhengdong, à 45 minutes en voiture de l'aéroport international de Xinzheng.
Nos principaux produits sont
  • la ligne de transmission aérienne utilise un conducteur nu (ACSR, AAC, AAAC, etc.)
  • La ligne de transmission aérienne 1-35kv utilise un conducteur isolé
  • distribution d'énergie utiliser 0.6/1kv, 1.8/3kv PVC/XLPE/PE isolé câble d'alimentation BT (basse tension) blindé ou non armé
  • distribution d'énergie utiliser 3.6/6kv, 6/10kv, 8.7/10kv, 8.7/15kv, 12/20kv, 21/35kv, 26/35kv XLPE isolé câble d'alimentation MV (moyenne tension) blindé ou non armé ;
  • Câble de contrôle 300/300V, 300/500V, 450/750V, fil domestique
