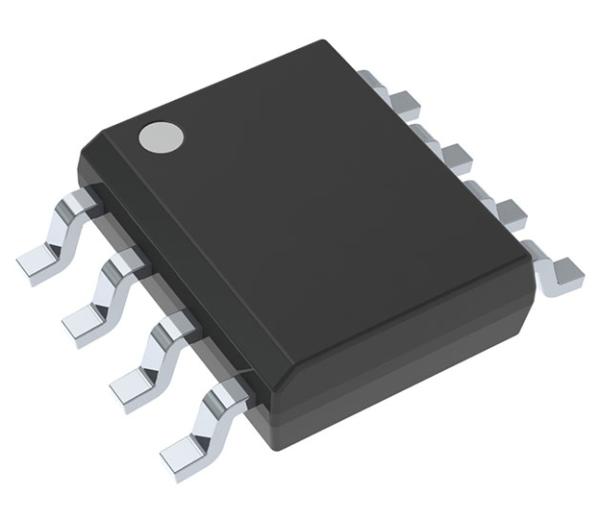

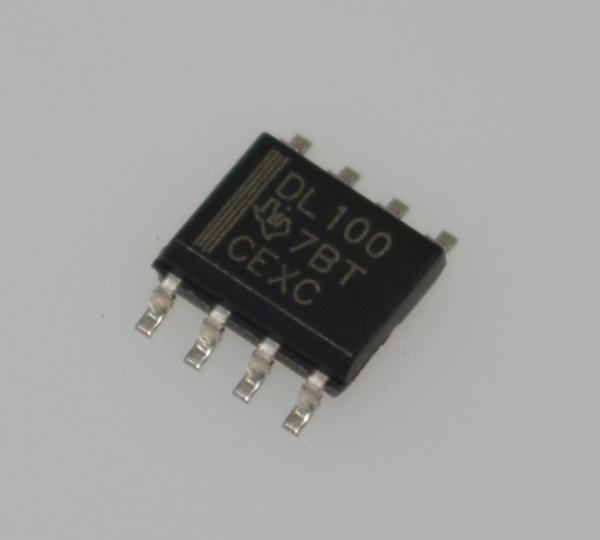

SN65LVDS100DR Tampon/Pilote LVDS Débit de données 400 Mbps Alimentation 3,3 V 100Ω Terminaison interne SOIC-8 -40°C à +85°C

Caractéristiques

• Conçu pour des débits de signalisation ≥ 2 Gbit/s 1

• Gigue totale < 65 ps

• Alternative à faible consommation pour le MC100EP16

• Faible décalage de 100 ps (maximum) d'une pièce à l'autre

• Hystérésis du seuil d'entrée du récepteur de 25 mV sur une plage de tension d'entrée de 0 V à 4 V

• Entrées électriquement compatibles avec les niveaux de signal LVPECL, CML et LVDS

• Fonctionnement sous alimentation 3,3 V

• LVDTIntègre une résistance de terminaison de 110-Ω

• Proposé en SOIC et MSOP

Applications

• Infrastructure sans fil

• Infrastructure télécom

• Imprimantes

Description

Les SN65LVDS100, SN65LVDT100, SN65LVDS101 et SN65LVDT101 sont des récepteurs et pilotes différentiels à grande vitesse connectés en tant que répéteurs. Le récepteur accepte les signaux d'entrée différentiels basse tension (LVDS), logique couplée à l'émetteur positif (PECL) ou logique en mode courant (CML) à des débits allant jusqu'à 2 Gbit/s et les répète en tant que signal de sortie LVDS ou PECL. Le trajet du signal à travers le dispositif est différentiel pour de faibles émissions rayonnées et une gigue ajoutée minimale.

Les sorties des SN65LVDS100 et SN65LVDT100 sont des niveaux LVDS tels que définis par TIA/EIA-644-A. Les sorties des SN65LVDS101 et SN65LVDT101 sont compatibles avec les niveaux PECL 3,3 V. Les deux pilotent des lignes de transmission différentielles avec une impédance caractéristique nominale de 100-Ω.

Les SN65LVDT100 et SN65LVDT101 incluent une résistance de terminaison de ligne différentielle de 110-Ω pour moins d'espace sur la carte, moins de composants et la longueur de stub la plus courte possible. Ils n'incluent pas la référence de tension VBB trouvée dans les SN65LVDS100 et SN65LVDS101. VBB fournit une référence de tension de typiquement 1,35 V en dessous de VCC pour une utilisation dans la réception de signaux d'entrée asymétriques et est particulièrement utile avec les entrées PECL 3,3 V asymétriques. Lorsque VBB n'est pas utilisé, il doit être déconnecté ou ouvert.

Tous les appareils sont caractérisés pour un fonctionnement de –40°C à 85°C.

INFORMATIONS

Dessin
