INA214AIDCKR Moniteur de shunt de courant de précision 26V 100µV Offset Boîtier SC70-6 Plage étendue 2,7-26V Faible 85µA IQ Détection bidirectionnelle - Idéal pour la gestion de la batterie/de l'alimentation

Caractéristiques

• Format mis à jour pour correspondre à la nouvelle présentation et au nouveau flux de TI. Les tableaux, les figures et les références croisées utilisent une nouvelle séquence de numérotation dans tout le document. Plage de mode commun étendue : –0,3 V à 26 V

• Tension de décalage : ±35 μV (maximum, INA210) (permet des chutes de shunt de 10 mV pleine échelle)

• Précision :

–Erreur de gain (maximum sur la température) :

• ±0,5 % (version C)

• ±1 % (versions A et B)

–Dérive de décalage de 0,5 µV/°C (maximum)

–Dérive de gain de 10 ppm/°C (maximum)

• Choix des gains :

–INA210 : 200 V/V

–INA211 : 500 V/V

–INA212 : 1 000 V/V

–INA213 : 50 V/V

–INA214 : 100 V/V

–INA215 : 75 V/V

• Courant de repos : 100 μA (maximum)

• Boîtiers SC70 et UQFN minces : tous les modèles

Applications

• Ordinateurs portables

• Téléphones portables

• Équipement de télécommunications

• Gestion de l'alimentation

• Chargeurs de batterie

Description

Les INA21x sont des moniteurs de shunt de courant (également appelés amplificateurs de détection de courant) à sortie de tension qui sont couramment utilisés pour la protection contre les surintensités, la mesure précise du courant pour l'optimisation du système ou dans les circuits de rétroaction en boucle fermée. Cette série d'appareils peut détecter les chutes de tension aux bornes des shunts à des tensions de mode commun de –0,3 V à 26 V, indépendamment de la tension d'alimentation. Six gains fixes sont disponibles : 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V ou 1 000 V/V. Le faible décalage de l'architecture à dérive nulle permet la détection du courant avec des chutes maximales aux bornes du shunt aussi faibles que 10 mV pleine échelle.

Ces appareils fonctionnent à partir d'une alimentation unique de 2,7 V à 26 V, consommant un maximum de 100 µA de courant d'alimentation. Toutes les versions sont spécifiées sur la plage de températures de fonctionnement étendue (–40 °C à +125 °C) et sont proposées en boîtiers SC70 et UQFN.

INFORMATION

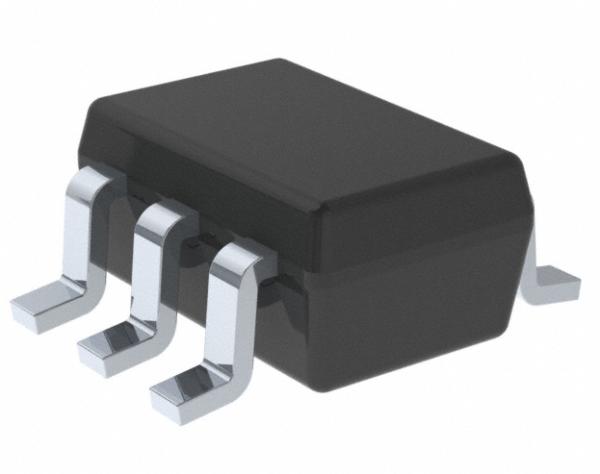

Dessin
