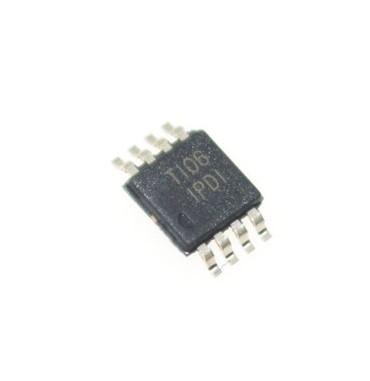

INA826AIDGKR Amplificateur d'instrumentation de précision à faible bruit Sortie rail-rail large fournisseur de gamme faible puissance CMRR élevé et petit MSOP-8 Package

Caractéristiques

• Plage d'entrée en mode commun: inclut V

• Rejet en mode commun: ∆ 104 dB, min (G = 10) ∆ 100 dB, min à 5 kHz (G = 10)

• Rejet de l'alimentation électrique: 100 dB, min (G = 1)

• Voltage de décomposition: 150 μV, maximum

• Dérive du gain: 1 ppm/°C (G = 1), 35 ppm/°C (G > 1)

• Bruit: 18 nV/√Hz, G ≥ 100

• Largeur de bande: 1 MHz (G = 1), 60 kHz (G = 100)

• Les entrées protégées jusqu'à ± 40 V

• Sortie de rail à rail

• courant d'alimentation: 200 μA

• Plage d'alimentation: ∆ alimentation simple: 3 V à 36 V ∆ alimentation double: ±1,5 V à ±18 V

• Plage de température spécifiée: ∼40°C à +125°C

• Packages: VSSOP à 8 broches, SOIC et WSON

Applications

• Module d'entrée analogique

• Transmetteur de débit

• Test de la batterie

• Teste LCD

• électrocardiogramme (ECG)

• Équipement chirurgical

• Analyse des procédés (pH, gaz, concentration, force et humidité)

• disjoncteur (ACB, MCCB, VCB)

Définition

L'INA826 est un amplificateur d'instrumentation rentable qui offre une consommation d'énergie extrêmement faible et fonctionne sur une très large plage d'alimentation simple ou double.Une seule résistance externe définit tout gain de 1 à 1000Le dispositif offre une excellente stabilité à température, même à G > 1, grâce à la faible dérive de gain de seulement 35 ppm/°C (maximum).

L'INA826 est optimisé pour fournir un excellent rapport de rejet de mode commun de plus de 100 dB (G = 10) sur des fréquences allant jusqu'à 5 kHz.le taux de rejet en mode commun est supérieur à 84 dB sur toute la plage d'entrée en mode commun, de l'alimentation négative jusqu'à 1 V de l'alimentation positive. Utilisant une sortie rail-rail, l'INA826 est un excellent choix pour le fonctionnement à basse tension à partir d'une seule alimentation de 3 V,d'une puissance de sortie de l'appareil supérieure ou égale à ± 1 kVA,.

Les circuits supplémentaires protègent les entrées contre une surtension allant jusqu'à ±40 V au-delà des sources d'alimentation en limitant les courants d'entrée à moins de 8 mA.

L'INA826 est disponible dans des paquets SOIC à 8 broches, VSSOP et WSON de 3 mm × 3 mm. Toutes les versions sont spécifiées pour la plage de température de 40 ° C à + 125 ° C.

Les informations sont fournies à la Commission.

Le dessin
