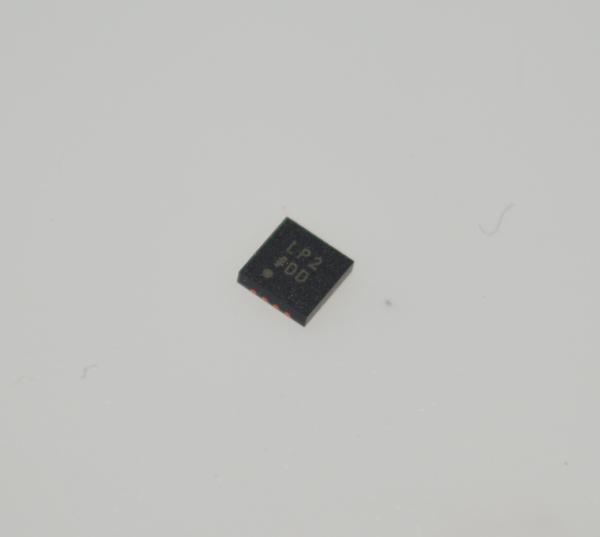

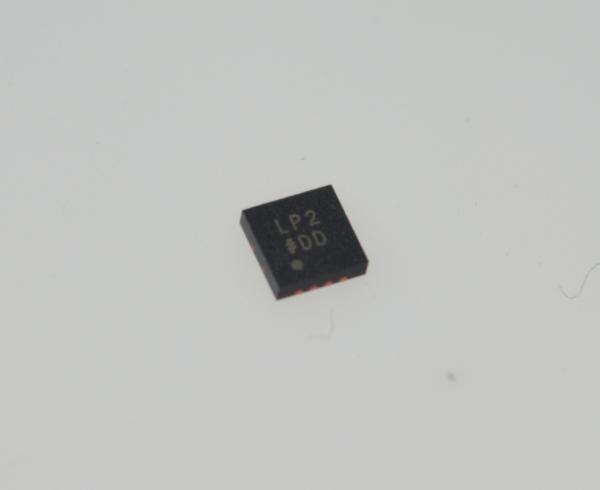

ADM7172ACPZ-R7 6.5V 2A Régulateur LDO à très faible bruit 1μV RMS Bruit 75dB PSRR @1MHz Entrée 2.3-6.5V LFCSP-8 -40°C à +125°C

CARACTÉRISTIQUES

Plage de tension d'entrée : 2,3 V à 6,5 V

Courant de charge maximal : 2 A

Faible bruit : 5 µV rms indépendamment de la tension de sortie à

100 Hz à 100 kHz

Réponse transitoire rapide : 1,5 μs pour une étape de charge de 1 mA à 1,5 A

60 dB PSRR à 100 kHz

Faible tension d'abandon : 172 mV à une charge de 2 A, VOUT = 3 V

Précision initiale : −0,5 % (minimum), +1 % (maximum)

Précision sur la ligne, la charge et la température : ±1,5 %

Courant de repos, IGND = 0,7 mA sans charge

Faible courant d'arrêt : 0,25 μA à VIN = 5 V

Stable avec un petit condensateur de sortie en céramique de 4,7 µF

Options de tension de sortie réglables et fixes : 1,2 V à 5,0 V

Sortie réglable de 1,2 V à VIN − VDO

Activation de précision

Démarrage progressif réglable

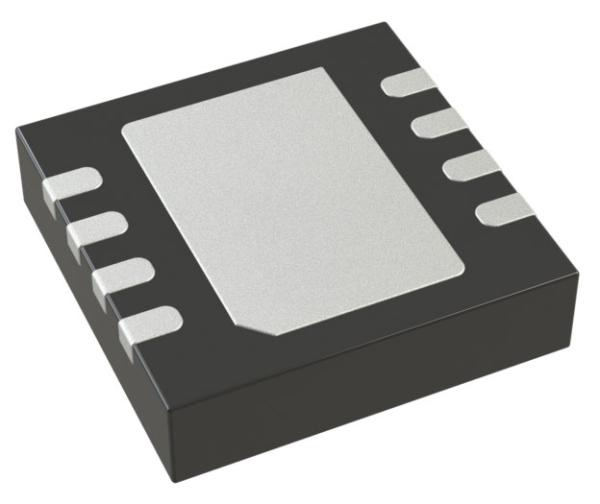

Boîtier LFCSP à 8 broches de 3 mm × 3 mm

APPLICATIONS

Régulation pour les applications sensibles au bruit : circuits ADC et DAC,

amplificateurs de précision, PLL/VCO et circuits d'horloge

Communications et infrastructure

Médical et santé

Industriel et instrumentation

DESCRIPTION GÉNÉRALE

L'ADM7172 est un régulateur linéaire à faible chute de tension (LDO) CMOS qui fonctionne de 2,3 V à 6,5 V et fournit jusqu'à 2 A de courant de sortie. Ce LDO à courant de sortie élevé est idéal pour la régulation des circuits analogiques et mixtes hautes performances fonctionnant de 6 V à 1,2 V. Grâce à une architecture propriétaire avancée, l'appareil offre un rejet de l'alimentation élevé et un faible bruit, et obtient une excellente réponse transitoire de ligne et de charge avec seulement un petit condensateur de sortie en céramique de 4,7 µF. La réponse transitoire de charge est typiquement de 1,5 μs pour une étape de charge de 1 mA à 1,5 A.

L'ADM7172 est disponible en 17 options de tension de sortie fixes. Les tensions suivantes sont disponibles en stock : 1,3 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 4,2 V et 5,0 V. Les tensions supplémentaires disponibles sur commande spéciale sont : 1,5 V, 1,85 V, 2,0 V, 2,2 V, 2,7 V, 2,75 V, 2,8 V, 2,85 V, 3,8 V et 4,6 V. Une version réglable est également disponible, qui permet des tensions de sortie allant de 1,2 V à VIN − VDO avec un diviseur de rétroaction externe.

Le courant d'appel peut être contrôlé en ajustant le temps de démarrage via la broche de démarrage progressif. Le temps de démarrage typique avec un condensateur de démarrage progressif de 1 nF est de 1,0 ms.

Le bruit de sortie du régulateur ADM7172 est de 5 µV rms, indépendamment de la tension de sortie. L'ADM7172 est disponible dans un boîtier LFCSP à 8 broches de 3 mm × 3 mm, ce qui en fait non seulement une solution très compacte, mais offre également d'excellentes performances thermiques pour les applications nécessitant jusqu'à 2 A de courant de sortie dans un faible encombrement.

INFORMATIONS

Dessin
