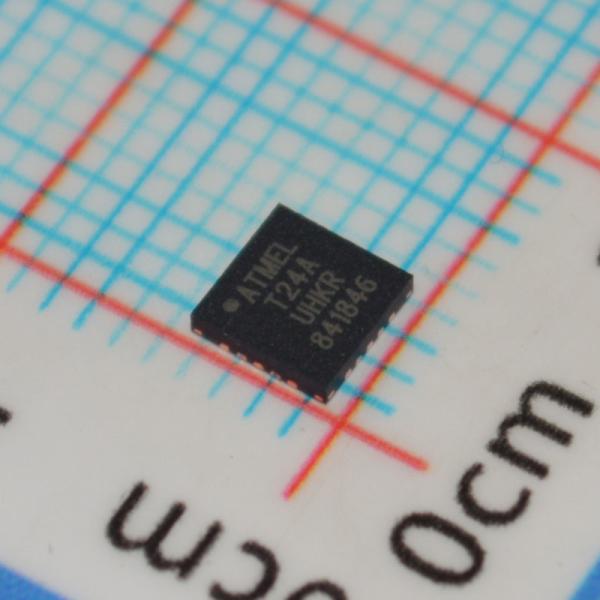

ATTINY24A-MUR Microcontrôleur AVR 8 bits avec 2KB Flash 12MHz Vitesse 128B EEPROM 12 broches d'entrée/sortie 1,8V-5,5V Opération de -40°C à +85°C & Ultra-faible puissance pour les conceptions compactes

Caractéristiques

• Microcontrôleur AVR® 8 bits à haute performance et faible consommation

• Architecture RISC avancée

120 Instructions puissantes

La plupart des cycles d'horloge unique

32 x 8 Registres de travail à usage général

Opération entièrement statique

• Segments de mémoire non volatils et de grande résistance

2K/4K/8K octets de mémoire flash auto-programmée

• Durée: 10 000 cycles d'écriture/effacement

¥ 128/256/512 octets de EEPROM programmable intégré au système

• Durée: 100 000 cycles d'écriture/effacement

¥ 128/256/512 octets de mémoire SRAM interne

Réservation des données: 20 ans à 85°C / 100 ans à 25°C

¢ Blocage de programmation pour l'auto-programmation Flash et EEPROM Sécurité des données

• Caractéristiques périphériques

Un chronomètre/compteur 8 bits et un 16 bits avec deux canaux PWM, chacun

¢ ADC à 10 bits

• 8 canaux à une seule extrémité

• 12 paires de canaux ADC différentiels avec gain programmable (1x / 20x)

¢ Timer de surveillance programmable avec oscillateur séparé sur puce

Comparateur analogique sur puce

Interface série universelle

• Caractéristiques spéciales du microcontrôleur

Le système de débogage sur puce de WIRE

¢ Programmeable dans le système via le port SPI

Les sources d'interruption internes et externes

• Changement de broche Interruption sur 12 broches

¢ Circuit de redémarrage amélioré de l'alimentation

- Circuits de détection programmables avec fonction de désactivation logicielle

L'oscillateur à calibrage interne

Sensor de température sur puce

• I/O et paquets

Il est disponible en QFN/MLF/VQFN à 20 broches, SOIC à 14 broches, PDIP à 14 broches et UFBGA à 15 boules.

Douze lignes d'entrée/sortie programmables

• Voltage de fonctionnement:

¥ 1,8 ¥ 5,5 V

• Grade de vitesse:

Les fréquences de fréquence de l'appareil sont fixées à 0,4 MHz @ 1,8 V

Les fréquences de fréquence de l'appareil sont fixées à 0,10 MHz @ 2,7 V

20 MHz @ 4,5 5.5V

• Plage de température industrielle: -40°C à +85°C

• Faible consommation électrique

Mode actif:

• 210 μA à 1,8 V et 1 MHz

Mode au ralenti:

• 33 μA à 1,8 V et 1 MHz

Mode d'arrêt:

• 0,1 μA à 1,8 V et à 25°C

Applications

1L'électronique grand public et la maison intelligente

• Télécommandes, claviers, contrôleurs à LED

• Appareils électroménagers de petite taille (par exemple, cafetières, ventilateurs)

• Nœuds de capteurs intelligents (surveillance de la température et de l'humidité)

2. Contrôle industriel et automatisation

• Contrôle du petit moteur (conduite PWM par moteur pas à pas/moteur CC)

• Acquisition et traitement de signaux de capteurs industriels

• Contrôle d'interface PLC ou HMI de faible complexité

3. L'IdO et les appareils sans fil

• Capteurs sans fil alimentés par batterie (commande auxiliaire par module Zigbee/Bluetooth)

• Enregistreurs de données à faible consommation (utilisant l'EEPROM pour le stockage)

4. électronique automobile et périphériques

• Accès à l'éclairage extérieur

• Électronique automobile pour le marché de rechange (MCU à support d'adaptateur OBD)

5. Appareils portables et alimentés par batterie

• Jouets électroniques, petits appareils portables

• Nœuds de capteurs solaires/Wi-Fi (utilisant un support à ultra-faible tension de 1,8 V)

Décrits

Le port B est un port d'E/S bidirectionnel à 4 bits avec des résistances de traction internes (sélectionnées pour chaque bit).Les tampons de sortie du port B ont des caractéristiques d'entraînement symétriques avec une capacité élevée d'évier et de source, à l'exception de PB3 qui a la capacité de réinitialisation. Pour utiliser la broche PB3 comme broche d'E/S, au lieu de la broche RESET, programmez ( ¥0 ¥) le fusible RSTDISBL. En tant qu'entrées, les broches du port B qui sont tirées vers le bas à l'extérieur fourniront du courant si les résistances de tirage sont activées.Les broches du port B sont tri-stated quand une condition de réinitialisation devient active, même si l'horloge ne tourne pas.

Un niveau bas sur cette broche pendant plus longtemps que la longueur d'impulsion minimale générera une réinitialisation, même si l'horloge n'est pas en cours d'exécution et à condition que la broche de réinitialisation n'ait pas été désactivée.La longueur minimale de l'impulsion est indiquée au tableau 20-4 à la page 176Des impulsions plus courtes ne sont pas garanties pour générer une réinitialisation.

Le port A est un port d'E/S bidirectionnel de 8 bits avec des résistances de traction internes (sélectionnées pour chaque bit).Les tampons de sortie du port A ont des caractéristiques d'entraînement symétriques avec à la fois une capacité élevée d'évier et de source. En tant qu'entrées, les broches du port A qui sont retirées de l'extérieur vers le bas fourniront du courant si les résistances de tirage sont activées. Les broches du port A sont tri-étatées lorsqu'une condition de réinitialisation devient active,même si la montre ne tourne pas.

Les informations sont fournies à la Commission.
