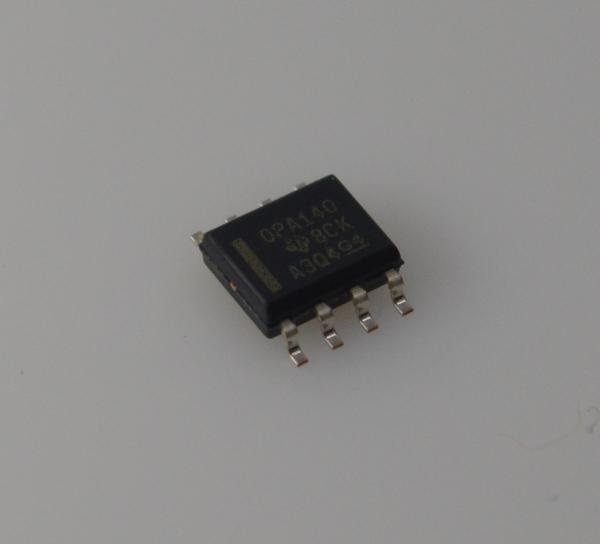

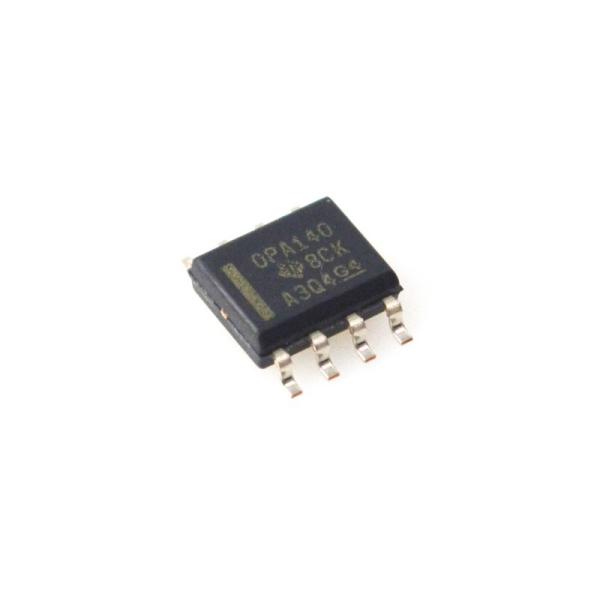

OPA140AIDR Amplificateur opérationnel JFET de précision avec bande passante de 11 MHz, vitesse de balayage de 20 V/µs, faible bruit (7 nV/√Hz), courant de repos de 1,1 mA, alimentation de ±2,25 V à ±18 V, boîtier SOIC-8

Caractéristiques

• Très faible dérive de décalage : 1 μV/°C maximum

• Très faible décalage : 120 μV

• Faible courant de polarisation d'entrée : 10 pA maximum

• Très faible bruit 1/f : 250 nVPP, 0,1 Hz à 10 Hz

• Faible bruit : 5,1 nV/√ Hz

• Vitesse de balayage : 20 V/µs

• Faible courant d'alimentation : 2 mA maximum • La plage de tension d'entrée inclut l'alimentation V– • Fonctionnement à alimentation unique : 4,5 V à 36 V

• Fonctionnement à alimentation double : ±2,25 V à ±18 V

• Pas d'inversion de phase

• Boîtiers :– SOIC, SON, SOT-23, TSSOP et VSSOP standards de l'industrie

Applications

• Interconnexion intra-DC (métro)

• Test de semi-conducteurs

• Analyseur de chimie et de gaz

• Alimentation CC, source CA, charge électronique

• Acquisition de données (DAQ)

• Instrumentation de laboratoire et de terrain

Description

La famille d'amplificateurs opérationnels (ampli-op) OPA140, OPA2140 et OPA4140 (OPAx140) est une série d'amplificateurs d'entrée JFET à faible consommation qui présentent une bonne dérive et un faible courant de polarisation d'entrée. La plage de sortie rail-to-rail et la plage d'entrée qui inclut V– permettent aux concepteurs de profiter des faibles caractéristiques de bruit des amplificateurs JFET tout en interagissant avec les convertisseurs analogique-numérique (CAN) et les convertisseurs numérique-analogique (CNA) de précision modernes à alimentation unique.

L'OPA140 atteint une bande passante à gain unitaire de 11 MHz et une vitesse de balayage de 20 V/µs tout en ne consommant que 1,8 mA (typique) de courant de repos. Ce dispositif fonctionne sur une alimentation unique de 4,5 V à 36 V ou des alimentations doubles de ±2,25 V à ±18 V.

Toutes les versions sont entièrement spécifiées de –40°C à +125°C pour une utilisation dans les environnements les plus difficiles. L'OPA140 (simple) est disponible dans les boîtiers SOT-23 à 5 broches, VSSOP à 8 broches et SOIC à 8 broches. L'OPA2140 (double) est disponible dans les boîtiers SON à 8 broches, VSSOP à 8 broches et SOIC à 8 broches. L'OPA4140 (quad) est disponible dans les boîtiers SOIC à 14 broches et TSSOP à 14 broches.

INFORMATIONS

Dessin
