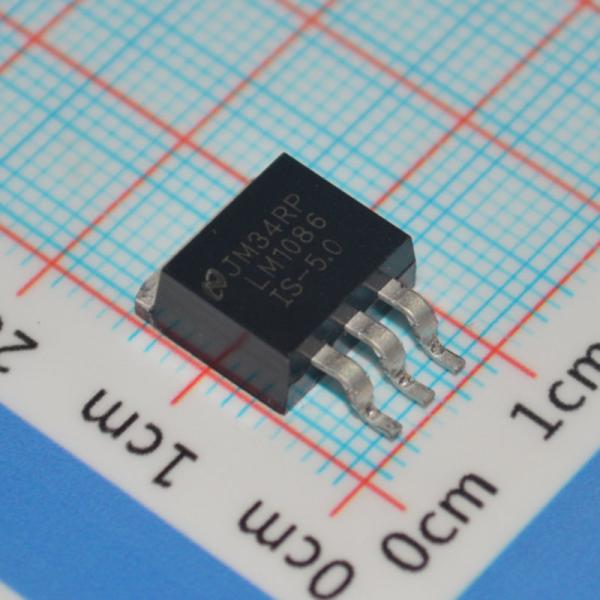

LM1086IS-5. Je vous en prie.0

Caractéristiques

• Disponible dans les réglages fixes de 1,8 V, 2,5 V, 3,3 V, 5 V

• Disponible en version réglable

• Limitation du courant et protection thermique

• 2% de précision de sortie

• Courant de sortie 1,5 A

• Règlement de ligne 0,015% (typique)

• Règlement de charge 0,1% (typique)

• Voltage d'entrée maximal jusqu'à 29 V

• Voltage de sortie réglable minimum jusqu'à 1,25 V

• Stable avec condensateur de sortie en céramique avec ESR

• Plage de température: -40°C à 125°C

Applications

• Régulateurs linéaires à haut rendement

• Chargeurs de batterie

• Règlement postérieur pour le changement de fournisseur

• Régulateurs de courant constant

• fournitures de microprocesseurs

• Produits pour amplificateurs audio

• Contrôle de l'alarme incendie

Définition

Le LM1086 est un régulateur avec une décharge maximale de 1,5 V à 1,5 A de courant de charge.

Deux résistances sont nécessaires pour régler la tension de sortie de la version de tension de sortie réglable du LM1086.aucun condensateur d'entrée n'est nécessaire à moins que le dispositif ne soit situé à plus de 6 pouces des condensateurs de filtre d'entréeLe condensateur de sortie peut être remplacé par du céramique et un ESR approprié.

Le circuit LM1086 inclut une référence de bande passante recadrée par zener, une limite de courant et un arrêt thermique.Parce que le régulateur LM1086 est flottant et détecte seulement la tension différentielle d'entrée à sortie, des alimentations de plusieurs centaines de volts peuvent être réglées tant que le différentiel maximal entre entrée et sortie n'est pas dépassé.Le dépassement de la différence maximale entre l'entrée et la sortie entraînera un court-circuit de la sortie.En connectant une résistance fixe entre la broche de réglage et la sortie, le LM1086 peut également être utilisé comme régulateur de courant de précision.

Les informations

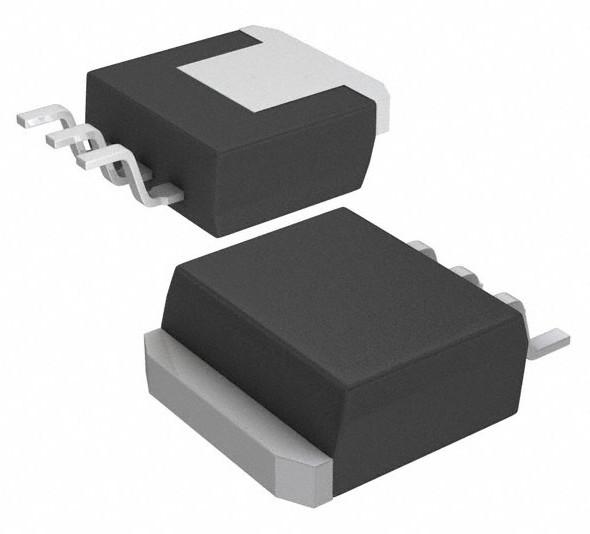

Le dessin
