LT1970CFE

Caractéristiques

Courant de sortie minimum de ±500mA

Réglage indépendant des limites de courant source et puits

Précision de la limite de courant de 2 %

Fonctionne avec des alimentations simples ou symétriques

Entrée de contrôle d'arrêt/activation

Indicateurs d'état à collecteur ouvert : limite de courant de puits, limite de courant source, arrêt thermique

Limite de courant et arrêt thermique à sécurité intégrée

Vitesse de balayage de 1,6 V/µs

Produit gain-bande passante de 3,6 MHz

Réponse rapide de la limite de courant : bande passante de 2 MHz

Plage de températures spécifiée : –40 °C à 85 °C

Disponible en boîtier TSSOP à 20 broches

Applications

Équipement de test automatique

Alimentations de laboratoire

Pilotes de moteur

Pilote de refroidisseur thermoélectrique

Description

Le LT®1970 est un amplificateur opérationnel de puissance ±500mA avec une limitation de courant précise contrôlée extérieurement. Des tensions de contrôle séparées programment les seuils de détection de limite de courant source et puits avec une précision de 2 %. Le courant de sortie peut être augmenté en ajoutant des transistors de puissance externes.

Le circuit fonctionne avec des alimentations simples ou symétriques de 5 V à 36 V de tension d'alimentation totale. En fonctionnement normal, les alimentations de l'étage d'entrée et les alimentations de l'étage de sortie sont connectées (VCC à V+ et VEE à V–). Pour réduire la dissipation de puissance, il est possible d'alimenter l'étage de sortie (V+, V–) à partir de rails de tension indépendants et inférieurs. L'amplificateur est stable en gain unitaire avec un produit gain-bande passante de 3,6 MHz et une vitesse de balayage de 1,6 V/µs. Les circuits de limitation de courant fonctionnent avec une réponse de 2 MHz entre les entrées de contrôle VCSRC ou VCSNK et la sortie de l'amplificateur.

Les indicateurs d'état à collecteur ouvert signalent l'activation du circuit de limitation de courant, ainsi que l'arrêt thermique de l'amplificateur. Une entrée logique d'activation met l'amplificateur dans un état de sortie à faible puissance et à haute impédance lorsqu'elle est tirée vers le bas. L'arrêt thermique et une limite de courant fixe de ±800 mA protègent la puce en cas de défaut.

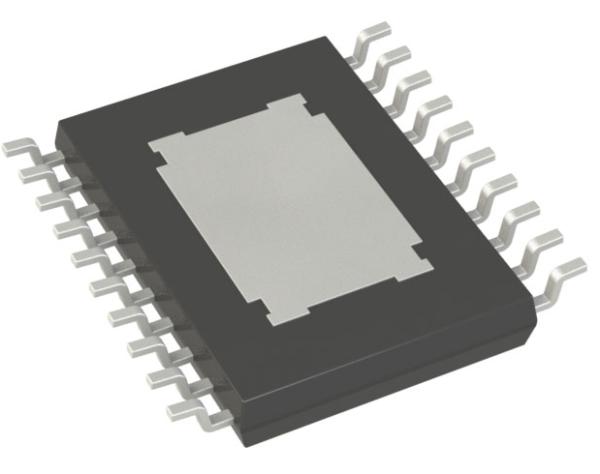

Le LT1970 est logé dans un boîtier TSSOP à 20 broches avec une plaque inférieure en cuivre thermoconductrice pour faciliter la dissipation thermique.
