TCAN1051VDQ1

Caractéristiques

• AEC Q100 : Qualifié pour les applications automobiles – Grade de température 1 : -40 °C à 125 °C, TA – Niveau de classification HBM : ±16 kV – Niveau de classification CDM ±1 500 V

• Conforme aux normes de couche physique ISO 11898-2:2016 et ISO 11898-5:2007

• Fonctionnalité de sécurité – Documentation disponible pour faciliter la conception de systèmes de sécurité fonctionnelle

• CAN « Turbo » : – Tous les appareils prennent en charge le CAN classique et le CAN FD (débit de données flexible) à 2 Mbit/s et les options « G » prennent en charge 5 Mbit/s – Temps de propagation courts et symétriques et temps de boucle rapides pour une marge de synchronisation améliorée – Débits de données plus élevés dans les réseaux CAN chargés

• Performances CEM : prend en charge SAE J2962-2 et CEI 62228-3 (jusqu’à 500 kbit/s) sans self de mode commun

• La plage de tension d’E/S prend en charge les MCU 3,3 V et 5 V

• Comportement passif idéal lorsqu’il n’est pas alimenté – Les bornes de bus et de logique sont à haute impédance (pas de charge) – Mise sous tension/hors tension sans dysfonctionnement sur le bus et la sortie RXD

• Fonctions de protection – Protection ESD CEI jusqu’à ±15 kV – Protection contre les défauts de bus : ±58 V (variantes non-H) et ±70 V (variantes H) – Protection contre les sous-tensions sur les bornes d’alimentation VCC et VIO (variantes V uniquement) – Délai d’expiration du pilote dominant (TXD DTO) - Débits de données jusqu’à 10 kbit/s – Protection contre l’arrêt thermique (TSD)

• Tension d’entrée en mode commun du récepteur : ±30 V

• Délai de boucle typique : 110 ns

• Températures de jonction de –55 °C à 150 °C

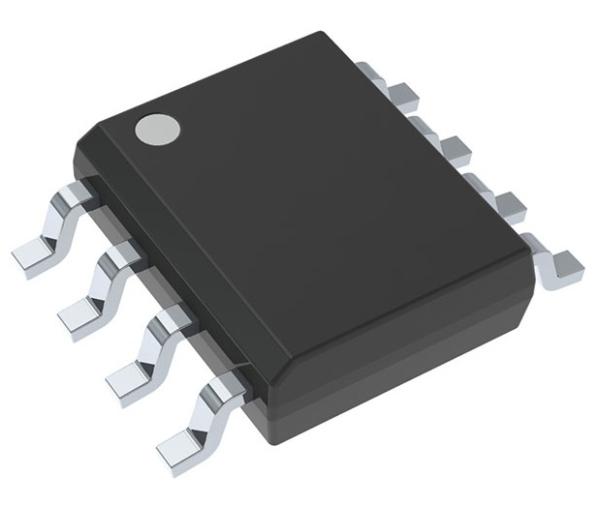

• Disponible en boîtier SOIC(8) et en boîtier VSON(8) sans plomb (3,0 mm x 3,0 mm) avec une capacité d’inspection optique automatisée (AOI) améliorée

Applications

• Automobile et transport

• Tous les appareils prennent en charge les réseaux CAN fortement chargés

• Applications ISOBUS pour machines lourdes ISO 11783

Description

Cette famille d’émetteurs-récepteurs CAN est conforme à la norme de couche physique CAN (Controller Area Network) haute vitesse ISO11898-2 (2016). Tous les appareils sont conçus pour être utilisés dans les réseaux CAN FD jusqu’à 2 Mbit/s (mégabits par seconde). Les appareils dont les numéros de pièce incluent le suffixe « G » sont conçus pour des débits de données allant jusqu’à 5 Mbit/s, et les versions avec le « V » ont une entrée d’alimentation secondaire pour le décalage de niveau d’E/S des seuils de broche d’entrée et le niveau de sortie RXD. Cette famille d’appareils est livrée avec le mode silencieux, également appelé mode écoute seule. De plus, tous les appareils incluent de nombreuses fonctions de protection pour améliorer la robustesse des appareils et du réseau.
