LTC3454EDD#PBF Convertisseur Buck-Boost 1,5 A à haut rendement avec entrée 2,7-5,5 V, rendement de pointe de 92 %, contrôle I²C, faible bruit, arrêt à 2,5 µA et boîtier DFN minuscule de 3 mm x 3 mm

CARACTÉRISTIQUES

n Haut rendement : >90 % typique en mode torche, >80 % en mode flash

n Plage VIN large : 2,7 V à 5,5 V

n Courant de sortie continu jusqu'à 1 A

n Précision de programmation du courant LED de 3,5 %

n Démarrage progressif interne

n Protection LED ouverte/court-circuitée

n Fonctionnement à fréquence constante de 1 MHz

n Courant d'arrêt nul

n Protection contre la surchauffe

n Petit boîtier DFN (3 mm × 3 mm) à 10 broches à amélioration thermique

APPLICATIONS

n Flash d'appareil photo de téléphone portable

n Éclairage de torche de téléphone portable

n Appareils photo numériques

n PDA

n Divers pilotes de LED Li-Ion

DESCRIPTION

Le LTC®3454 est un convertisseur CC/CC synchrone buck-boost optimisé pour piloter une seule LED haute puissance à des courants allant jusqu'à 1 A à partir d'une batterie Li-Ion à une seule cellule en entrée. Le régulateur fonctionne en mode buck synchrone, boost synchrone ou buck-boost en fonction de la tension d'entrée et de la tension directe de la LED. Un rendement PLED/PIN supérieur à 90 % peut être obtenu sur toute la plage utilisable d'une batterie Li-Ion (2,7 V à 4,2 V).

Le courant LED est programmable à l'un des quatre niveaux, y compris l'arrêt, avec deux résistances externes et deux entrées d'activation. En mode arrêt, aucun courant d'alimentation n'est prélevé.

Une fréquence de fonctionnement constante élevée de 1 MHz permet l'utilisation de petits composants externes. Le LTC3454 est proposé dans un boîtier DFN (3 mm × 3 mm) à 10 broches à profil bas (0,75 mm) à amélioration thermique.

INFORMATIONS

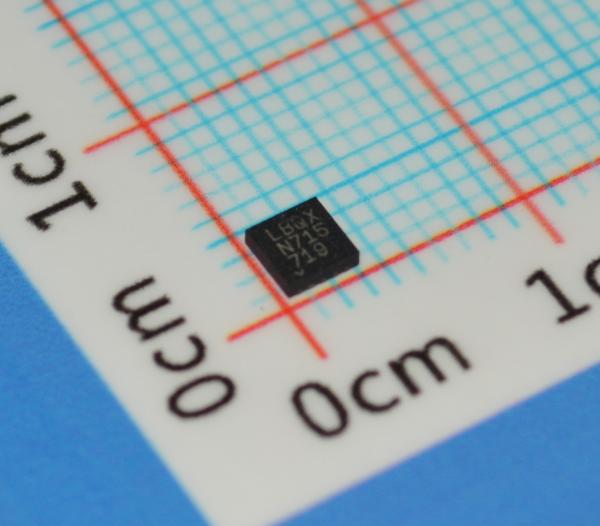

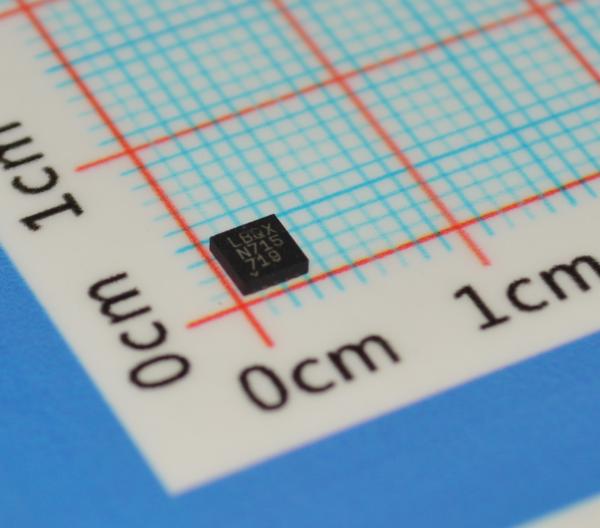

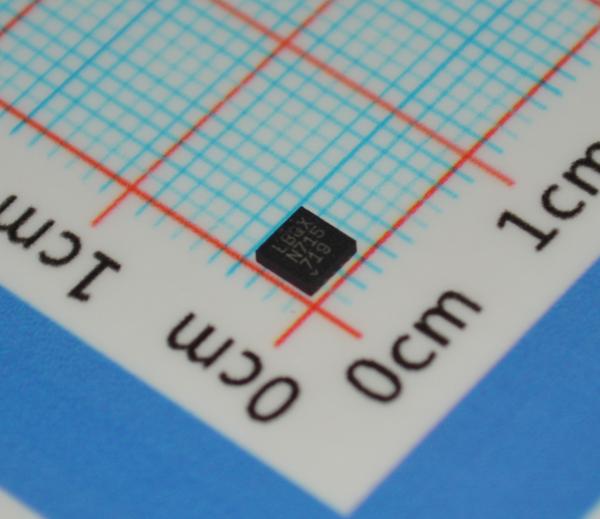

Dessin
