LM25119PSQ/NOPB Contrôleur Buck 4.5-42V Entrée 100V/10A MOSFET Drive 200kHz-1MHz Fréquence Sync Rectification UVLO Réglable Protection Thermique 16-WQFN, -40°C à +125°C

Caractéristiques

• Contrôle en mode courant de crête émulé

• Large plage de fonctionnement (4,5 V à 42 V)

• Facilement configurable pour des sorties doubles ou une sortie simple entrelacée

• Commande de grille de crête de 3,3 A robuste

• Fréquence de commutation programmable jusqu'à 750 kHz

• Mode d'émulation de diode en option

• Sortie programmable à partir de 0,8 V

• Référence de tension de précision de 1,5 %

• Limite de courant programmable

• Protection contre les surcharges en mode Hiccup

• Démarrage progressif programmable

• Verrouillage de sous-tension de ligne programmable

• Basculement automatique vers une alimentation de polarisation externe

• Entrée logique d'activation du canal 2

• Arrêt thermique

• Boîtier WQFN sans plomb à 32 broches

Applications

• Pilotes de moteurs CC-CC industriels

• Serveurs et routeurs de télécommunications

Description

Le dispositif LM25119 est un contrôleur buck synchrone double destiné aux applications de régulateur abaisseur à partir d'une alimentation d'entrée haute tension ou très variable. La méthode de contrôle est basée sur le contrôle en mode courant utilisant une rampe de courant émulée. Le contrôle en mode courant fournit une anticipation de ligne inhérente, une limitation de courant cycle par cycle et une facilité de compensation de boucle. L'utilisation d'une rampe de contrôle émulée réduit la sensibilité au bruit du circuit de modulation de largeur d'impulsion, permettant un contrôle fiable de très petits cycles de service nécessaires dans les applications à haute tension d'entrée. La fréquence de commutation est programmable de 50 kHz à 750 kHz. Le dispositif LM25119 pilote des interrupteurs de puissance MOS N-channel côté haut et côté bas externes avec un contrôle de temps mort adaptatif. Un mode d'émulation de diode sélectionnable par l'utilisateur permet un fonctionnement en mode discontinu pour une efficacité améliorée dans des conditions de faible charge. Un régulateur de polarisation haute tension avec basculement automatique vers une polarisation externe améliore encore l'efficacité. Les fonctionnalités supplémentaires incluent l'arrêt thermique, la synchronisation de fréquence, la limite de courant cycle par cycle et en mode hiccup et le verrouillage de sous-tension de ligne réglable. Le dispositif est disponible dans un boîtier WQFN sans plomb à 32 broches à performances améliorées, doté d'un plot de fixation de puce exposé pour faciliter la dissipation thermique.

INFORMATIONS

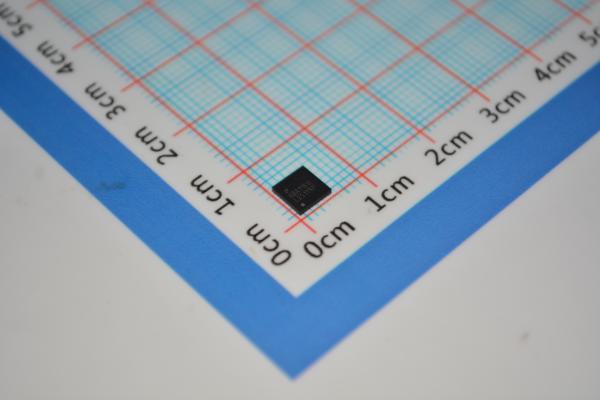

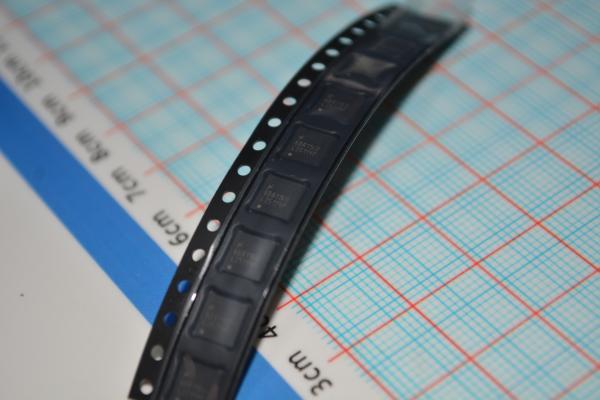

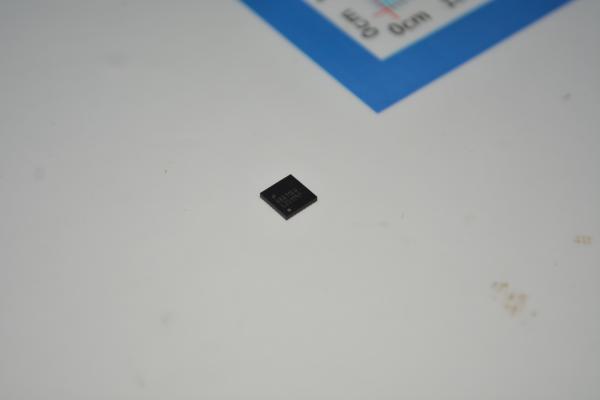

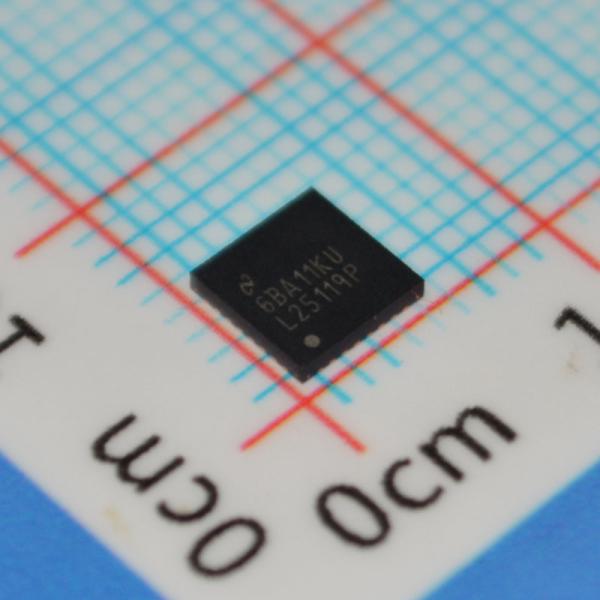

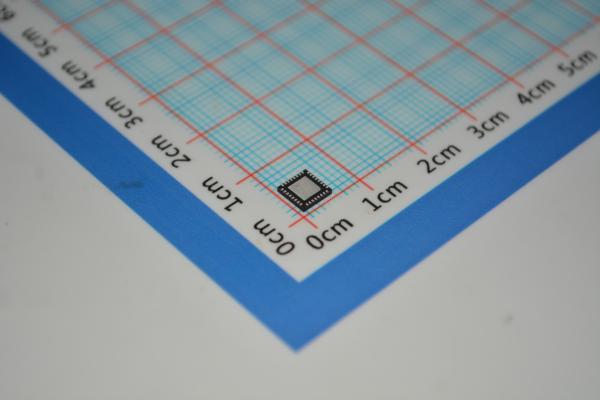

Dessin
