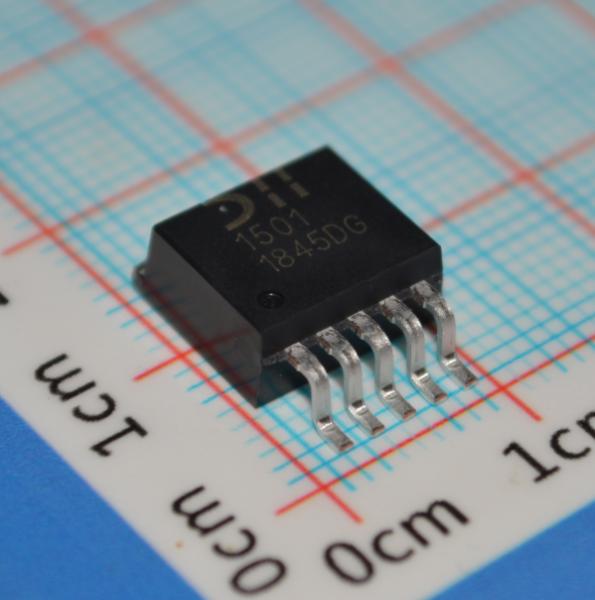

AP1501-K5G-13 5V/3A Convertisseur step-down avec 4.5-40V entrée 90% d'efficacité basse tension calme courant thermique éteint 500kHz fréquence et SOT-23 Package

Caractéristiques

• Voltage de sortie: 3,3 V, 5 V, 12 V et version de sortie réglable

• Variante réglable de la tension de sortie, de 1,23 V à 37 V + 4%

• 150 kHz + 15% de fréquence fixe de commutation

• Contrôle PWM non synchrone du mode de tension

• Protection contre l'arrêt thermique et la limite de courant

• Entrée de commande d'arrêt ON/OFF

• La tension de fonctionnement peut aller jusqu'à 40 V

• Courant de charge de sortie: 3A

• Mode de veille à faible consommation

• Transistor de commutation intégré à la puce

• les paquets TO263-5 et TO220-5

• Totalement exempt de plomb et entièrement conforme à la directive RoHS (notes 1 et 2)

• exempt d'halogène et d'antimone.

Applications

• Régulateur simple à haute efficacité

• Régulateurs de commutation sur carte

• Convertisseur positif en négatif

Définition

L'AP1501 est un convertisseur CC/CC à décroissance progressive entièrement intégré, capable de conduire une charge 3A sans avoir besoin de composants de conducteur supplémentaires.L'AP1501 fonctionne à une fréquence de commutation de 150 kHz permettant l'utilisation de composants de filtres de petite tailleEn conséquence, l'espace du conseil d'administration est réduit et les coûts du BOM sont réduits.

L'AP1501 a intégré la fonction d'arrêt qui permet d'activer le mode veille via une entrée de signal logique externe.La compensation interne facilite le contrôle de la rétroaction pour la régulation de la ligne et de la charge sans avoir besoin d'un circuit externeL'AP1501 dispose d'une fonction d'arrêt thermique et de limite de courant intégrée pour éviter les dommages causés par une température de fonctionnement élevée et un courant de fonctionnement élevé à l'interrupteur de sortie.

Les caractéristiques supplémentaires comprennent une tolérance garantie de +/- 4% sur la tension de sortie dans des conditions de charge d'entrée et de sortie spécifiées, et +/- 15% sur la fréquence de l'oscillateur.L'AP1501 offre des tensions de sortie fixes et réglablesPour les sorties fixes, l'AP1501 prend en charge 3.3V, 5.0V et 12V. Les options de paquets disponibles sont les paquets TO263 et TO220 standard à 5 conducteurs.

Les informations sont fournies à la Commission.

Le dessin
