Description du produit

Notresoupape à bille en céramiqueest une soupape à fuite zéro de nouvelle génération dotée d'un corps métallique intégralement frité avec un canal de débit en céramique d'alumine de haute pureté à 99% et un noyau à bille.et les cavités sont toutes revêtues de céramique, isolant complètement les supports du métal. Cela élimine les problèmes d'érosion, de corrosion, de collure et de fuite qui frappent les vannes métalliques traditionnelles dans des conditions de fonctionnement extrêmes,tels que l'escargot de charbonAvec des diamètres nominaux allant de DN15 à DN600, des pressions nominales de PN10 à PN160 et des températures de fonctionnement de -40°C à 450°C,Il offre une alternative compétitive aux marques importées et est largement utilisé dans le dépouillement des cendres des centrales thermiques., du ciment, du charbon pulvérisé, des résidus chimiques et des systèmes de résidus miniers.

Caractéristiques du produit:

Parcours de débit entièrement en céramique:Rondeur de boule ≤ 0,01 mm, surface Ra ≤ 0,2 μm, couple 30% inférieur.
Zéro fuite:L'étanchéité bidirectionnelle est conforme à la norme ISO 5208 de classe A et à la classe VI d'étanchéité antibulles.
Extrêmement résistant à l'usure:L'aluminium ≥ HRA88, avec une durée de vie 8 à 12 fois supérieure à celle des soupapes en acier Cr-Mo.
Résistance à la corrosion:Résistant à tous les acides, bases et sels dont le pH varie de 1 à 14, à l'exception de l'acide fluorhydrique.
Anti-attaque: la compensation élastique du siège de la vanne et le revêtement en céramique autolubrifiant assurent une dégradation du couple inférieure à 5% après 50 000 cycles.

Principales composantes structurelles
Corps de soupape:Généralement coulé ou forgé à partir de matériaux métalliques tels que l'acier au carbone, l'acier inoxydable ou l'acier allié, il fournit un soutien structurel et une barrière de pression.La trajectoire de débit interne peut être conçue pour minimiser l'espace mort et faciliter le passage des particules.

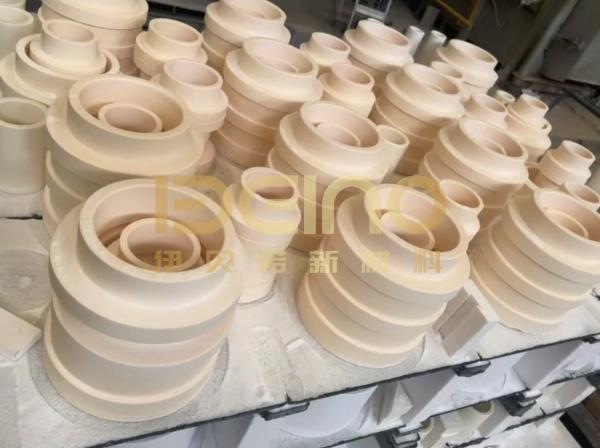

- Je ne sais pas.Le composant d'ouverture et de fermeture du cœur de soupape, usinée avec précision à partir de céramiques d'ingénierie de haute pureté, haute densité et haute ténacité (zircone ou aluminium).Sa surface est très polie jusqu'à ce qu'elle ressemble à un miroir.

Le siège de la vanne:
Siège entièrement en céramique:Fabriqué à partir du même matériau céramique ou compatible que le ballon, ce siège forme un joint dur entre céramique et céramique.adapté aux conditions de fonctionnement les plus exigeantes.

Siège non métallique:Il est fabriqué à partir de polymères de haute performance tels que le PEEK (polyétheréthercétone) et le RPTFE (polytétrafluoroéthylène renforcé).adapté à des conditions de fonctionnement à haute corrosivité mais à usure modérée et à températures modérées.

Siège métallique:Moins commun, généralement utilisé dans des applications à température extrêmement élevée ou pour des besoins particuliers.

La valeur de l'échantillon doit être la même que la valeur de l'échantillon.Le composant qui relie l'actionneur (main, engrenage de ver, tête pneumatique, tête électrique) à la boule. Il est généralement en acier inoxydable haute résistance (comme 17-4PH, 316SS) ou en acier allié,et peut être durci à la surfaceLa connexion entre la tige et la boule nécessite une conception spéciale pour éviter le relâchement et les fuites (par exemple, la prévention de l'explosion).

Emballage ou scellé:Lorsque la tige traverse le capot, des emballages (tels que des anneaux en graphite, des anneaux en V en PTFE, des emballages à ressort) ou des anneaux O sont utilisés pour empêcher les supports de s'échapper le long de la tige.

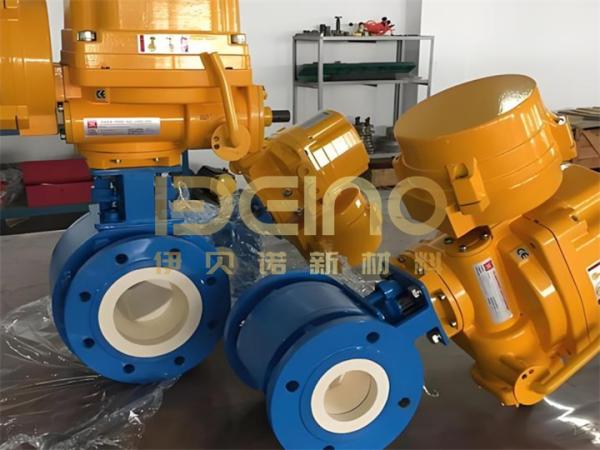

Actuateur:Un dispositif manuel (main, engrenage à ver), pneumatique, électrique ou hydraulique qui fait pivoter la soupape de 90 degrés pour ouvrir ou fermer la soupape.

Tableau de comparaison des principales différences entre les soupapes à billes en céramique et les soupapes à billes en acier inoxydable

Avantages du produit
Réduire les coûts d'exploitation de 70%:Cycle sans entretien ≥ 3 ans, réduisant les temps d'arrêt et la maintenance.
Plus léger de 25%:Plus léger que les soupapes à billes scellées en métal de taille similaire, ce qui les rend plus faciles à supporter dans les tuyaux.
Conception interchangeable:L'espacement des brides est conforme à la norme ISO 5752/GB/T 12237, ce qui permet le remplacement direct des anciennes vannes.

Marchés d'exportation:La Russie, l'Indonésie, la Turquie, le Brésil, l'Afrique du Sud, le Chili, le Vietnam, la Corée du Sud, l'Allemagne et d'autres pays.

Applications typiques
Puissance thermique:Élimination pneumatique des cendres, boues de calcaire et désulfuration des eaux usées.
Ciment:Transport du charbon pulvérisé, gaz de combustion à haute température et poussière de clinker.
Industrie chimique:Acide phosphorique, acide sulfurique, soude caustique et boues de chlorure.
Les mines:Les résidus de cuivre, le concentré de minerai de fer et les boues de phosphoglypsum hautement abrasifs.
Fusillage:Convertisseur de gaz de nettoyage et fondant d'aluminium boue rouge.

Emballage et expédition
Des sacs individuels à bulles et des boîtes en mousse antichoc, une vanne par boîte.
Palettes en bois et films étirables, adaptés aux conteneurs FCL/LCL.
Étiquette de fret maritime: marque de navigation anglaise et marque de centre de gravité.
Des boîtes en contreplaqué exemptes de fumigation sont disponibles, conformes aux normes d'exportation ISPM-15.

Questions fréquentes

Q1: La céramique est-elle fragile?
R: Le noyau de bille est constitué d'alumine durcie et pressée isostatiquement, avec une ténacité d'impact de > 4 MPa·m1/2, et peut résister à un choc de pression d'eau 1,5 fois supérieur au PN.

Q2: Peut-il être utilisé avec des actionneurs électriques ou pneumatiques?
R: Il est livré en série avec une plate-forme haute ISO 5211 et peut accueillir directement des actionneurs électriques, pneumatiques et hydrauliques.

Q3: Quel est le délai de livraison?
R: Les tailles standard de DN500 à DN200 sont en stock et expédiées dans les 3 jours. Les tailles personnalisées peuvent être expédiées dans les 2-4 semaines.
