Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression
Les spécifications
Numéro de modèle :
TP 100 à 1410/2
Quantité minimale de commande :
1
Conditions de paiement :
L/C, D/A, D/P, MoneyGram, Western Union, T/T
Capacité à fournir :
100
Détails de l'emballage :
coffre en bois
Délai de livraison :
5-10 semaines
Liquide transporté :
L'eau
Plage de température du liquide :
-40 .. 140 °C
Température du liquide pendant le fonctionnement :
20 °c
Densité :
998.2 Kg/m3
Débit nominal :
349.1 m3/h
Plage de température ambiante :
-20 .. 40 °C
Pression maximale à température spécifiée :
25 bars / 140 °C
Fréquence d'alimentation :
50 hz
Tension nominale :
3 x 380 V
Tête évaluée :
122,4 m
Définition

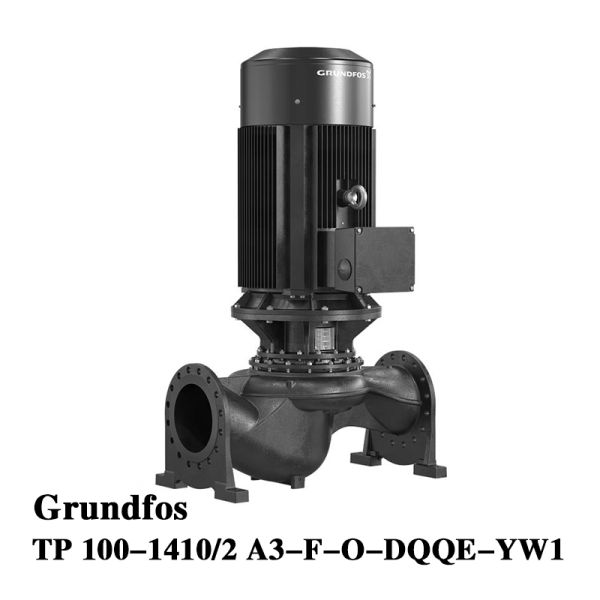

TP 100-1410/2 A3-F-O-DQQE-YW1
Pompe volumétrique monocellulaire à accouplement étroit avec orifices d'aspiration et de refoulement coaxiaux de même diamètre. La pompe est de conception top-pull. Par exemple, la tête motrice (moteur, corps de pompe et roue) peut être démontée pour la maintenance tandis que le corps de pompe reste connecté à la tuyauterie. Elle est équipée d'une garniture mécanique à joint torique équilibré, et la garniture d'arbre est conforme à la norme DIN EN 12756. Les raccordements de tuyauterie se font via des brides PN 25 DIN (conformément aux normes EN 1092-2 et ISO 7005-2). Un moteur asynchrone avec ventilateur de refroidissement est installé sur la pompe.



Pompe en ligne monocellulaire
TP 100-1410/2 A3-F-O-DQQE-YW1
N° 93349752

Application :
Climatisation commerciale
Pompe en ligne monocellulaire


 Pompe de circulation en ligne verticale multicellulaire Grundfos TP 100-1410/2, pompe de surpression


Contrôleur :
Convertisseur de fréquence : Aucun


Liquide :
Liquide transporté : Eau
Plage de température du liquide : -40 .. 140 °C
Température du liquide en fonctionnement : 20 °C
Densité : 998,2 kg/m³

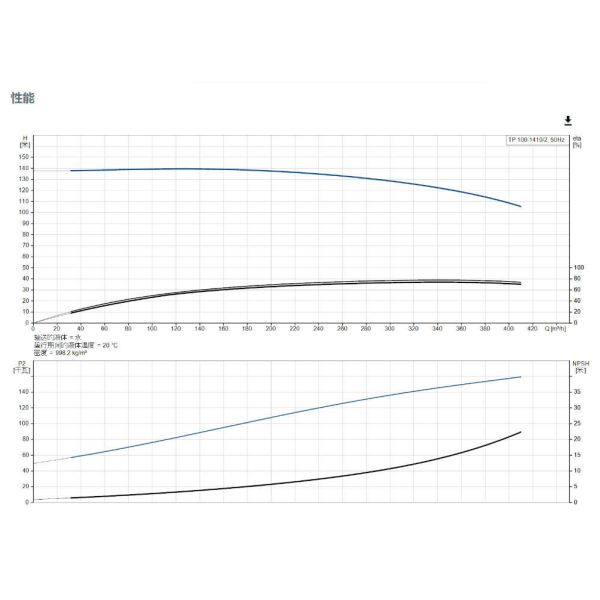

Données techniques :
Vitesse de la pompe de base pour les données de la pompe : 2984 tr/min
Débit nominal : 349,1 m³/h
Hauteur nominale : 122,4 m
Diamètre réel de la roue : 320 mm
Garniture mécanique principale : DQQE
Code de la garniture d'arbre : DQQE
Tolérance de la courbe : ISO9906:2012 3B


Matériaux :
Corps de pompe : Fonte ductile
Corps de pompe : EN-GJS-400-18-LT
Corps de pompe : ASTM Grade 60-40-18
Roue : Fonte


  • EN-GJL-200
  • ASTM classe 30


Installation :
Plage de température ambiante : -20 .. 40 °C
Pression maximale de service : 25 bar
Pression maximale à la température spécifiée : 25 bar / 140 °C

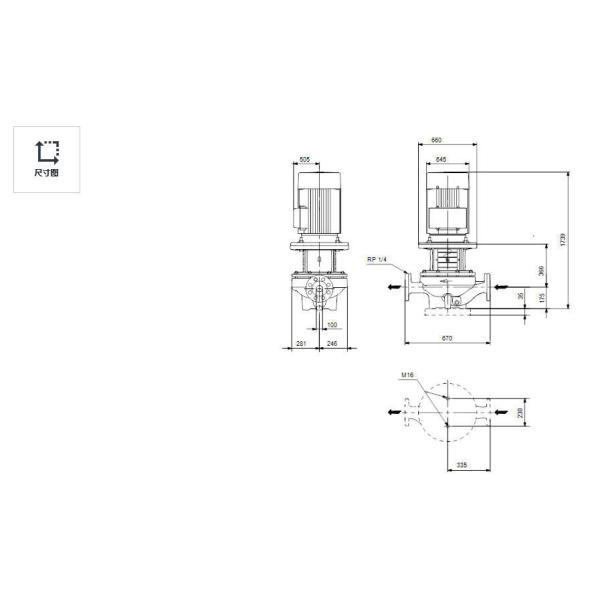

Norme de raccordement de tuyauterie : EN 1092-2
Type d'interface : DIN
Taille de raccordement : DN 100
Pression nominale pour le raccordement de tuyauterie : PN 25
Espacement des orifices : 670 mm
Taille de la bride du moteur : FF600


Données électriques :
Modèle de moteur : 315LA
Puissance nominale - P2 : 160 kW
Fréquence d'alimentation : 50 Hz
Tension nominale : 3 x 380 V
Courant nominal : 278 A
Courant de démarrage : 10 %
Cos phi - Facteur de puissance : 0,91
Vitesse nominale : 2980 tr/min
Rendement : IE4 0,96 %
Classe de rendement IE : IE4
Rendement du moteur à pleine charge : 0,96 %
Rendement du moteur à 3/4 de charge : 0,97 %
Rendement du moteur à 1/2 charge : 0,96 %
Nombre de pôles du moteur : 2
Indice de protection (CEI 34-5) : 55 (Protégé contre les jets d'eau et la poussière)
Classe d'isolation (CEI 85) : F
Numéro de moteur : 93309378


Autres :
Indice d'efficacité énergétique minimal, MEI ≥ : 0,70
Poids net : 258 kg
Poids brut : 353 kg
Volume de transport : 2,59 m³
