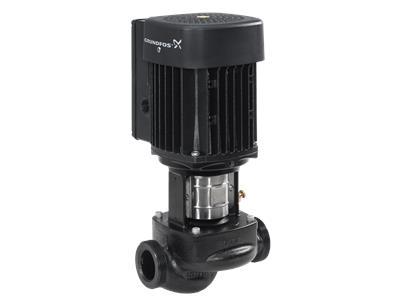

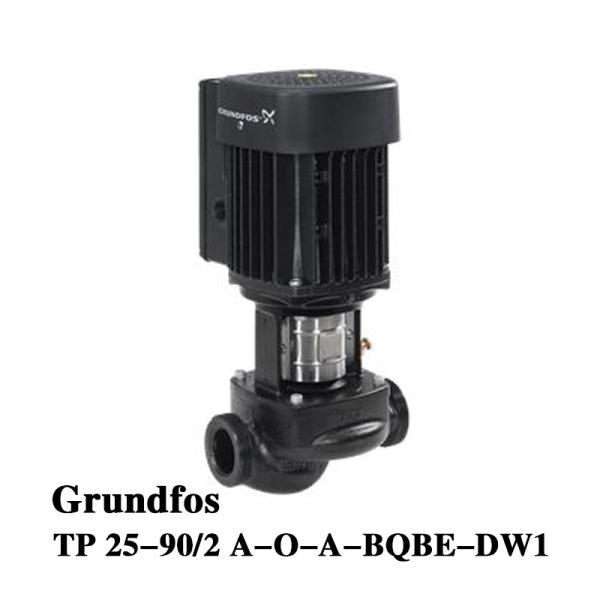

TP 25-90/2 A-O-A-BQBE-DW1
Pompes à volutes à un seul étage étroitement couplées avec port d'aspiration et de décharge coaxial du même diamètre.et moteur) peut être démonté pour l'entretien tandis que le boîtier de la pompe reste connecté au pipeline. La pompe est équipée d'un joint de soufflet en caoutchouc déséquilibré. Le joint de l'arbre est conforme à la norme DIN EN 12756.

Pompes à tuyauterie à un étage Modèle: TP 25-90/2 A-O-A-BQBE-DW1 Numéro de série: 99221951 Application du projet: Conditionneurs commerciaux Pompes à tuyauterie à un étage

Informations de base

• Modèle: TP 25 - 90 / 2 A - O - A - BQBE - DW1. Le "TP" représente une certaine série de pompes de Grundfos. "25" peut faire référence au diamètre nominal de l'entrée et de la sortie de la pompe (DN25),"90" pourrait être lié au diamètre de la roue (90 mm peut-être)Les lettres "A - O - A - BQBE - DW1" sont probablement des codes pour des configurations, des matériaux ou des caractéristiques supplémentaires spécifiques de la pompe.2.
• Numéro de série: 99221951, qui est un identifiant unique pour cette pompe particulière dans le système de production du fabricant, utilisé pour le suivi, la gestion des stocks et le soutien technique.

Scénarios applicables

Caractéristiques de la pompe6

• La structure: Il s'agit d'une pompe centrifugeuse en ligne à un seul étage, étroitement reliée.ce qui contribue à réduire la taille globale et l'espace d'installationLa conception en ligne avec des ports d'aspiration et de décharge coaxial du même diamètre permet une installation facile dans le système de pipeline..
• Conception facile à entretenir: Il adopte le principe de tirage en haut, ce qui signifie que la tête d'alimentation (y compris le moteur, la tête de pompeet moteur) peut être démonté pour l'entretien sans déconnecter le boîtier de la pompe du pipeline, ce qui facilite considérablement les travaux de maintenance et réduit les temps d'arrêt du système.
• Système de scellement: Il est équipé d'un joint mécanique résistant à la corrosion et à l'entretien, qui assure l'étanchéité de la pompe et empêche les fuites du milieu pompé.Le type spécifique d'étanchéité est un étanchéité déséquilibrée de ballons en caoutchouc, qui est conforme à la norme DIN EN 12756.
• Matériaux: Les anneaux de col et la roue sont en acier inoxydable, ce qui offre une bonne résistance à la corrosion et une bonne durabilité.qui est un matériau courant pour les boîtiers de pompes en raison de ses bonnes propriétés mécaniques et de sa rentabilité..
• Paramètres de performance: La pompe a un débit nominal de 7,88 m3/h et une tête nominale de 7,93 m. Elle fonctionne à une vitesse de 2865 tr/min.Ces paramètres sont adaptés aux exigences spécifiques des systèmes de climatisation commerciaux., fournissant la circulation et la pression d'eau nécessaires pour assurer le fonctionnement efficace de l'équipement de climatisation.

Équipement électrique

Il est équipé d'un moteur à vitesse fixe. Pour le modèle spécifique TP 25 - 90 / 2 A - O - A - BQBE - DW1, il peut être équipé d'un moteur électrique à 2 pôles.et la puissance du moteur est de 0.37 kW. Le moteur est un moteur asynchrone avec un ventilateur de refroidissement qui aide à dissiper la chaleur pendant le fonctionnement et assure le fonctionnement stable du moteur6.

Contrôleur:
Convertisseur de fréquence: Aucun

Liquide:
Liquide transféré: eau
Plage de température du liquide: 0 à 120 °C
Température du liquide pendant le fonctionnement: 20 °C
Densité: 998,2 kg/m3

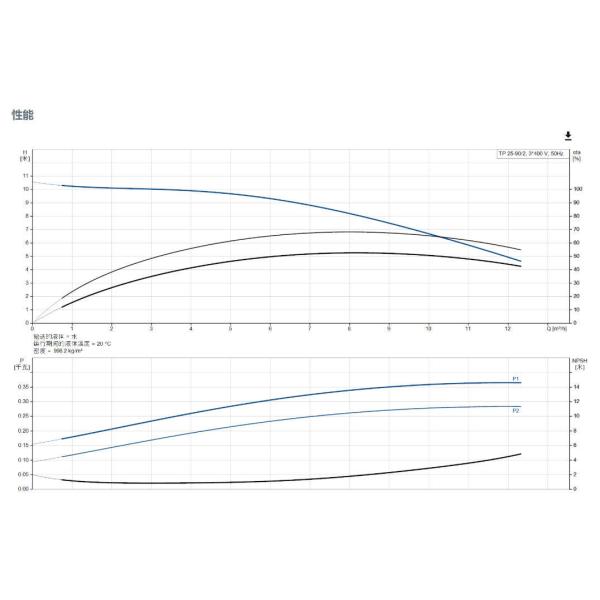

Données techniques:
Base de la vitesse de la pompe pour les données de la pompe: 2865 tr/min
Débit nominal: 7,88 m3/h
Tête nominale: 7,93 m
Diamètre réel de la roue: 89 mm
Étanchéité de l'arbre principal: BQBE
Code de l'étanchéité de l'arbre: BQBE
Tolérance à la courbe: ISO9906:2012 3B2

Matériaux:
Carcasse de pompe: en fonte
Pour les véhicules à moteur à combustion interne:
Casque de pompe: classe ASTM 30
Les pièces à moteur: composites

• PES+30% de FG

Installation du moteur
Plage de température ambiante: -30 à 60 °C
Pression de fonctionnement maximale: 10 bar
Pression maximale à température spécifiée: 10 bar / 120 °C
Norme de raccordement de tuyaux: ISO 228-1
Type d'interface: G
Taille de la connexion: DN 25

• Un pouce et demi.
  Pression nominale pour les raccords de tuyauterie: PN 10

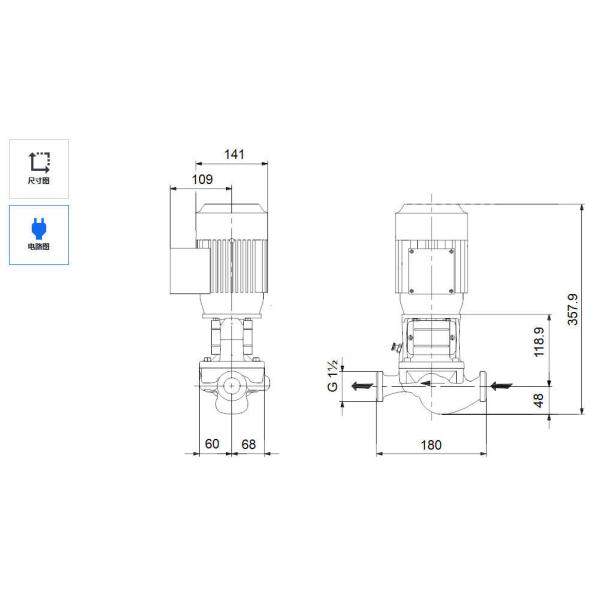

  Distance entre les ports: 180 mm
  Taille de la bride du moteur: FT85

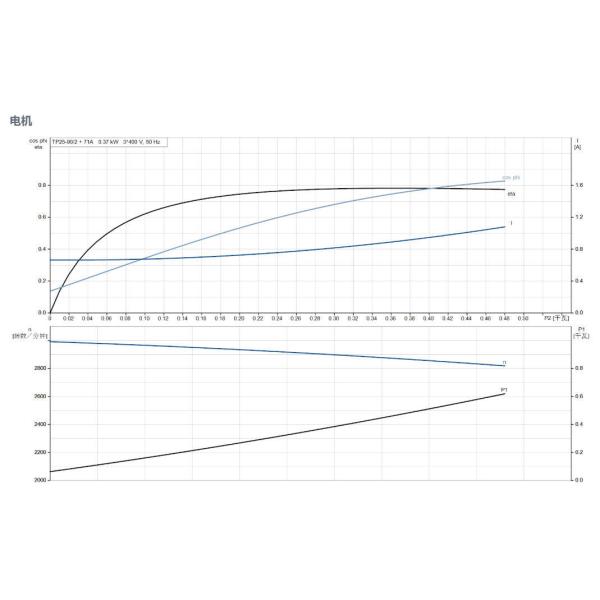

Données électriques:
Modèle de moteur: 71A
Puissance nominale - P2: 0,37 kW
Fréquence d'alimentation électrique: 50 Hz

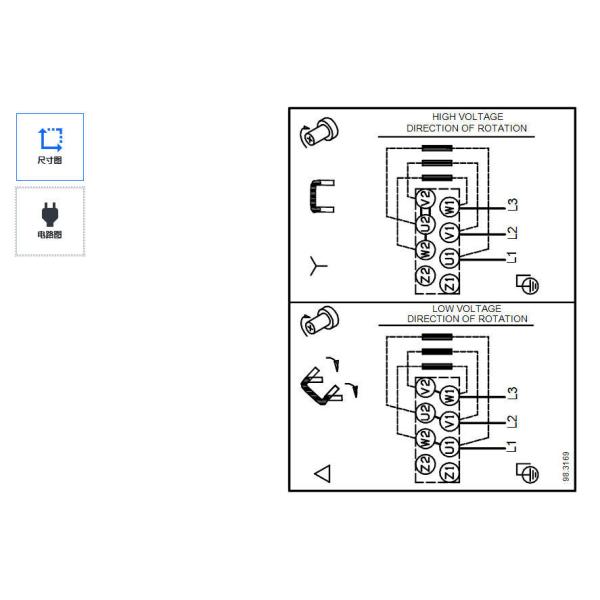

Voltage nominal: 3 x 220-240D/380-415Y V
Courant nominal: 1,74/1,00 A
Courant de démarrage: 490 à 530 %
Facteur de puissance: 0,80-0.70
Vitesse nominale: 2850 à 2880 tr/min.
Classe d'efficacité IE: IE3
Efficacité du moteur à pleine charge: 73,8%
Efficacité du moteur à 3/4 de charge: 79,0 à 76,5%
Efficacité du moteur à 1/2 charge: 75,5 à 71,5%
Numéro du pôle moteur: 2
Rating de l'enceinte (CEI 34-5): 55 Poussière/jet
Classe d'isolation (CEI 85): F
Numéro du moteur: 85805102

autres:
Indice énergétique minimum, IEM ≥: 0.70
Poids net: 10,8 kg
Poids brut: 12,8 kg
Volume de transport: 0,041 m3
